Ethernet (auch Ethernet-Switch)

EthernetEthernet steht für eine Reihe von Netzwerktechniken, die Software (Protokolle usw.) und Hardware (Kabel, Verteiler, Netzwerk­karten usw.) für kabelgebundene, lokale Netze (LAN) beschreiben. Erstmals 1983 als IEEE 802.3 Standard veröffentlicht, ist Ethernet heute die meist­verwendete LAN-Technik. Als paketvermittelnde Netzwerktechnik gehört Ethernet zu den Schichten 1 und 2 des OSI-Schichten­modells, welches die Adressierung und Zugriffskontrolle auf das Übertragungsmedium definieren. Ethernet bildet die Basis für Netz­werk­protokolle wie TCP/‌IP und UDP/‌IP und kann somit verschiedenste Anwendungsprotokolle auch gleichzeitig übertragen (z. B. HTTP, FTP, IP-852, BACnet/‌IP, KNXnet/‌IP). LOYTEC-Geräte mit Ethernet-Anschluss verwenden 100Base-T (Fast Ethernet) mit 100 Mbit/s und RJ45-Buchse.

Verfügen LOYTEC Geräte über zwei Ethernet-Ports so können diese entweder über den internen Switch miteinander verbunden werden oder es wird jeder der Ports in ein separates IP-Netzwerk konfiguriert.

Werden die Ethernet-Ports für zwei separate IP‑Netze konfiguriert, so kann beispielsweise ein Port an ein WAN (Wide Area Network) angeschlossen werden, um darüber gesichert (HTTPS) zu kommunizieren, während der zweite Port in ein ungesichertes Netzwerk (Gebäude-LAN) konfiguriert wird, wo die typischen Protokolle der Gebäudeautomation ablaufen (BACnet/‌IP, LON/‌IP, Modbus TCP usw.). Natürlich verfügen diese Geräte auch über eine eingebaute Firewall, um die entsprechenden Protokolle auf den entsprechenden Ports zu isolieren.

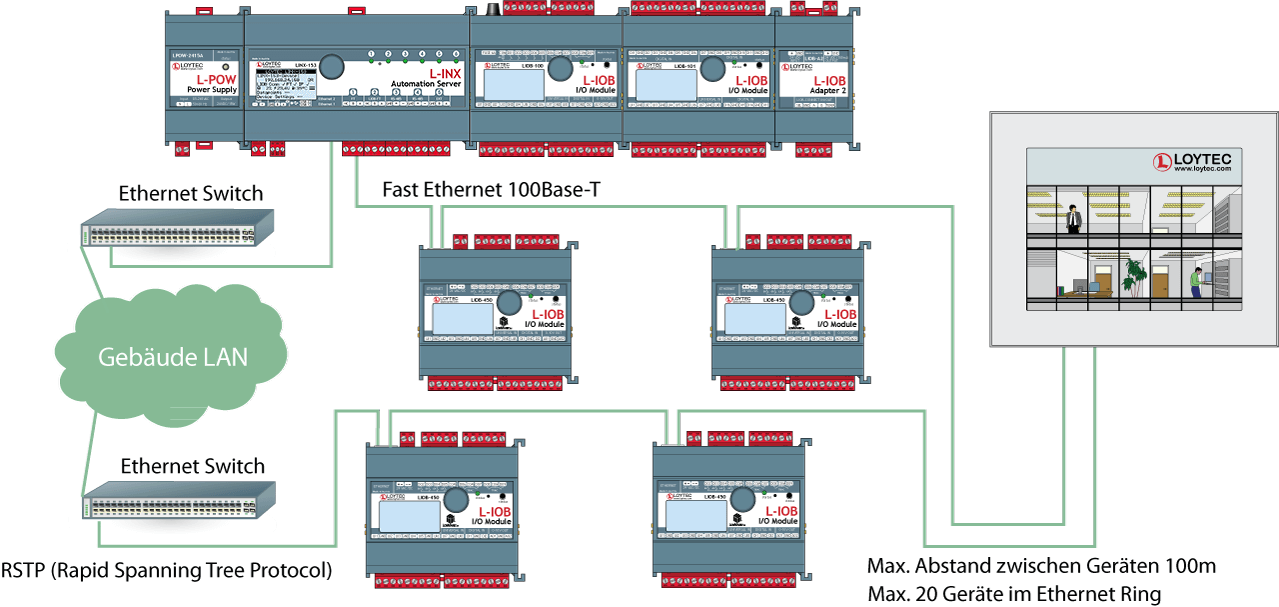

Mit dem internen Ethernet-Switch lassen sich Linientopologien (Daisy Chaining) mit bis zu 20 Geräten aufbauen, die die Kosten für den Netzwerkaufbau reduzieren. Zusätzlich ist der Aufbau einer redundanten Ethernet-Vernetzung möglich (Ringtopologie), mit der die Zuverlässigkeit erhöht wird. Die redundante Ethernet-Vernetzung wird durch das „Rapid Spanning Tree Protocol“ (RSTP) ermöglicht, welches von den meisten verwaltbaren (managed) Switches unterstützt wird.
