DIE HERAUSFORDERUNGEN

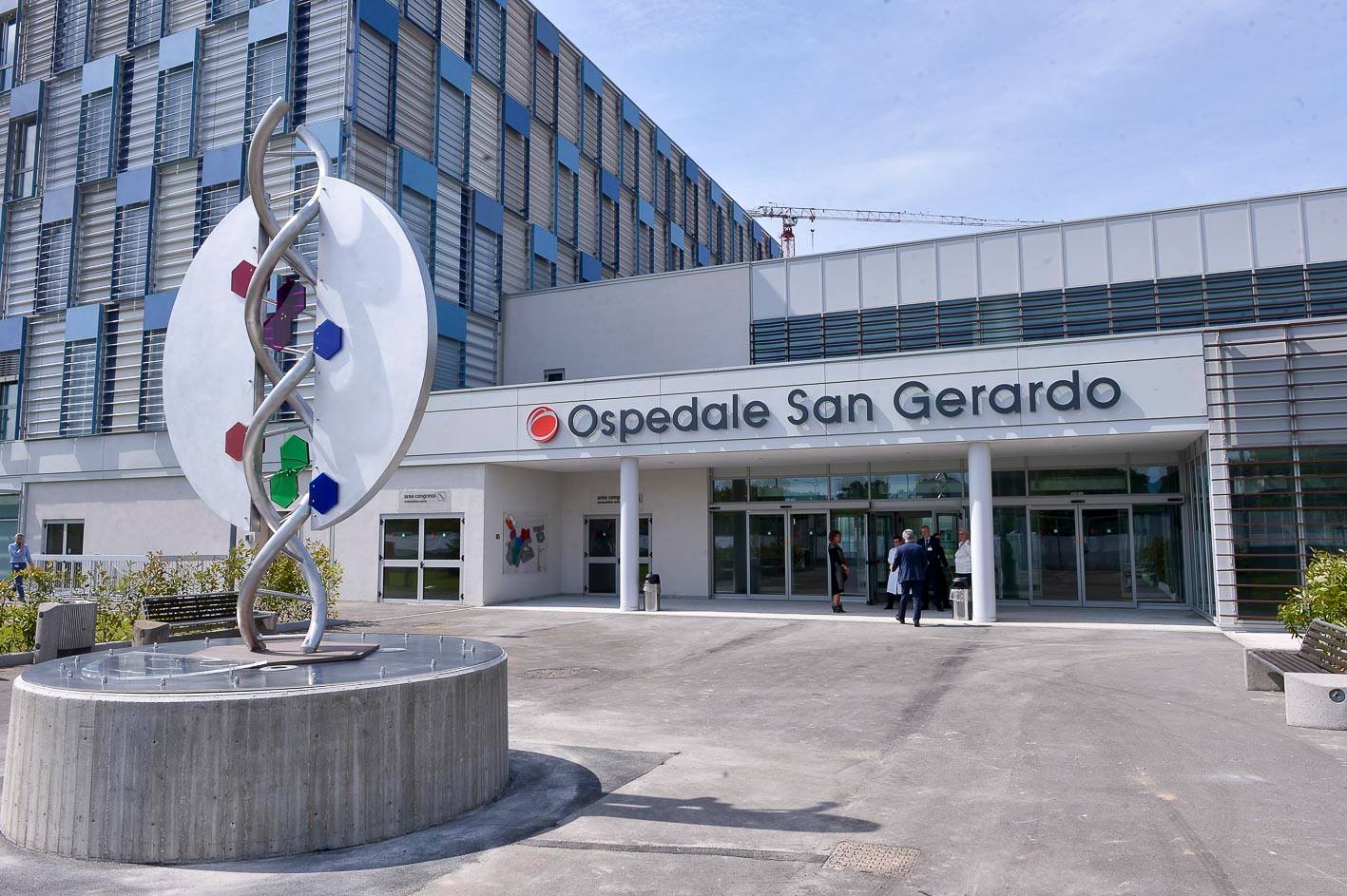

Sicherstellung einer zuverlässigen 24/7‑Beleuchtungssteuerung über drei miteinander verbundene, mehrstöckige Krankenhausgebäude hinweg.

Lokale Steuerung aller Lichtarten und Zeitprogramme ohne jegliche Sensorunterstützung.

Integration der DALI‑basierten Beleuchtungssteuerung in das Niagara‑N4‑Gebäudemanagementsystem sowie in die essenziellen klinischen Systeme der Operationssäle.

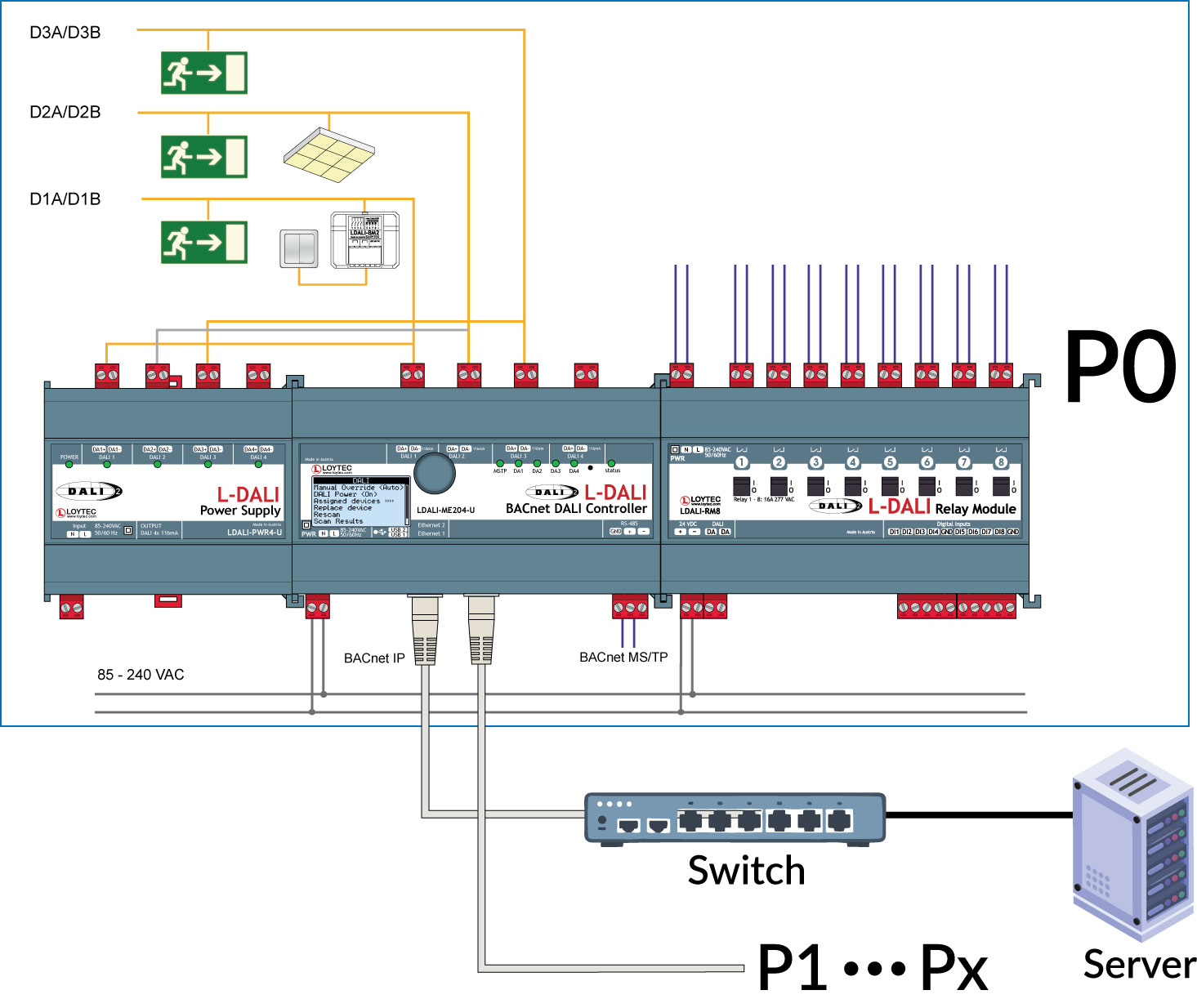

LOYTEC lieferte eine umfassende Lichtsteuerungslösung auf Basis von DALI‑2 und BACnet/IP, die langfristige Flexibilität sowie eine nahtlose, native Integration in die vorhandenen Infrastruktur der Gebäudeautomation des Krankenhauses gewährleistet. Das System wurde in drei baugleichen Abschnitten installiert, die systemisch jeweils ein eigenes Gebäude abbilden. Alle Gebäude sind über glasfaserbasierte Netzwerke miteinander verbunden, um eine zuverlässige und leistungsfähige Kommunikation sicherzustellen.

Insgesamt wurden rund 6.000 DALI‑Leuchten installiert, darunter Nacht‑ und Notbeleuchtung, zur Steuerung der stationären Bereiche – einschließlich Patientenzimmern und Fluren.

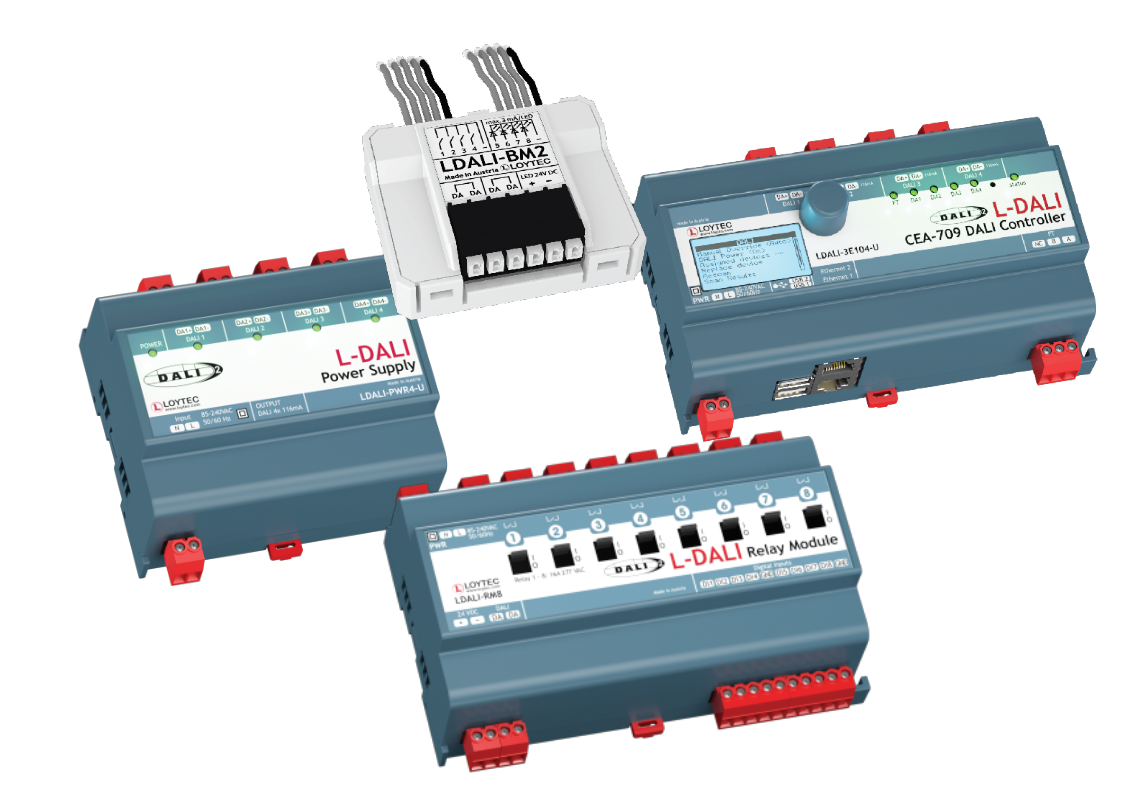

Zum Einsatz kamen 36 LDALI‑ME204U Multiplattform‑Controller/Gateways, 36 LDALI‑PWR4‑U DALI‑Netzteile sowie 72 LDALI‑RM8 Relaismodule.

Die Relaismodule wurden hauptsächlich zur Steuerung der Außenbeleuchtung in den verbindenden Terrassenbereichen zwischen den Gebäuden eingesetzt. Zonen, die eine eigene Steuerlogik und Zeitprogramme erforderten, wurden von den Innenbereichen getrennt.

Zur Gewährleistung der lokalen Steuerung erhielt jedes Stockwerk in jedem Gebäudeteil zwei DALI‑BM2‑Tastermodule, die in den Pflegeleitstellen installiert wurden. Diese Konfiguration ermöglicht es dem Personal, den Beleuchtungszustand bei Bedarf manuell zu übersteuern, während gleichzeitig eine zentrale Überwachung erhalten bleibt.

Gemäß den geforderten Betriebsabläufen werden alle Beleuchtungsfunktionen ausschließlich über lokale Befehle und Zeitprogramme gesteuert - ohne jegliche Sensorunterstützung.

Das DALI‑Beleuchtungssystem wurde vollständig über BACnet/IP in das Niagara‑N4‑Gebäudemanagementsystem integriert und erlaubt so eine zentrale Überwachung, Visualisierung und Zeitplanung.

Darüber hinaus wurde die DALI‑Lichtsteuerung auch in die Controller der Operationssäle integriert und tragen dadurch zu einer geregelten Steuerung von Beleuchtung und Raumklima bei. Operationssäle stellen hohe Anforderungen an die mikroklimatischen Bedingungen und benötigen gleichzeitig eine hohe Lichtintensität, um optimale Sichtverhältnisse während chirurgischer Eingriffe sicherzustellen.

Die LOYTEC‑Lösung stellte dem Krankenhaus ein dauerhaft stabiles, standardisiertes und einfach zu verwaltendes Lichtautomationssystem für alle Gebäudeteile zur Verfügung. Die zentrale Steuerung und Zeitplanung verbessert die Betriebseffizienz und Konsistenz, während lokale Übersteuerungsmöglichkeiten dem medizinischen Personal die im klinischen Alltag erforderliche Flexibilität bieten.

Der Einsatz einer identischen Systemarchitektur in allen Bauabschnitten vereinfachte Inbetriebnahme, Wartung und Schulung des Personals und reduzierte gleichzeitig langfristige Betriebsrisiken.

Die Außen‑ und Terrassenbeleuchtung wird durch präzise Zeitsteuerung und zuverlässiges Schalten über dedizierte Relaismodule optimiert, was sowohl die Sicherheit als auch die Energieeffizienz verbessert.

Dank der Integration in das Niagara‑N4‑System und die OP‑Controller wurde die Beleuchtung zu einem festen Bestandteil der gesamten Krankenhausautomatisierung. Durch die neue Beleuchtungslösung wurde der Patientenkomfort erhöht und zentrale medizinische Abläufe dauerhaft abgesichert.

Dieses Referenzprojekt zeigt, wie interoperable, DALI‑basierte Lichtautomationslösungen die anspruchsvollen Anforderungen großer und wichtiger Gesundheitseinrichtungen erfolgreich erfüllen kann. Durch die Kombination aus zentraler BMS‑Integration, zuverlässigen Feldgeräten und lokaler manueller Bedienung lieferte LOYTEC eine zukunftssichere Lösung, die gezielt auf Krankenhausabläufe und Sicherheitsstandards abgestimmt ist.

Die skalierbare Architektur, die standardisierte Umsetzung über mehrere Gebäude hinweg sowie die nahtlose Integration in kritische Systeme schaffen die Grundlage für eine langfristig exzellente Betriebsführung des Krankenhauses und unterstreichen gleichzeitig die Kompetenz von LOYTEC bei der Bereitstellung leistungsfähiger Gebäudeautomationslösungen für kritische Infrastruktur.
