Les nouveaux contrôleurs LDALI-PLC2/LDALI-PLC4 sont des contrôleurs d’éclai-rage puissants, entièrement programmable, pouvant être programmés avec L-STUDIO. Avec sa gestion d’alarmes, ses programmes horaires, ses tendances et sa capacité à envoyer des e-mail (AST™) le contrôleur LDALI-PLC4 constitue une solution parfaite pour les systèmes d’éclairage DALI ayant besoin d’un auto-matisme customisé non couvert par les applications standards des versions de contrôleurs L-DALI non-programmables.

Interface réseau DALI

L-DALI représente un DALI-Maître dans un réseau DALI ce qui lui permet d’inte-ragir avec les multi-capteurs DALI-2 et boutons (DALI-2 équipement d'entrée) sélectionnés en mode Multi-Maître. Le LDALI-PLC2/LDALI-PLC4 est équipé de 2/4 canaux DALI indépendants. Jusqu'à 64 DALI ou DALI-2 luminaires par canal peuvent être controllés individuellement ou bien par 16 groupes. Tous les lumi-naires sont surveillés pour d'éventuel problème de lampe ou ballast. De plus, jusqu'à 64 périphériques d'entrée DALI-2 sont pris en charge par canal DALI. Chaque périphérique d'entrée peut être constitué de boutons poussoirs, de cur-seurs, de capteurs de présence et de lumière.

Alimentation DALI Intégrée

Le contrôleur LDALI-PLC4 est livré avec une alimentation DALI intégrée, pou-vant fournir un courant d’alimentation garanti de 116 mA par canal DALI. Une alimentation externe DALI peut être rajoutée pour atteindre un courant de 232 mA. Les alimentations externes sont disponibles pour jusqu’à 4 canaux DALI. Le LDALI-PLC2 fournit une alimentation du bus DALI avec un cou-rant d’alimentation garanti de 230 mA par canal. L’alimentation DALI peut être commutée ON et OFF via l’interface Web ou l’écran LCD. Grâce à une alimentation à découpage, ces contrôleurs peuvent accepter des ten-sions d’entrée entre 85 et 240 V AC, 50/60 Hz.

Possibilités Locale et Forçage

Les contrôleurs L‑DALI ont un écran rétroéclairé intégré (128x64) et un bouton molette pour les forçages et opérations locales. Grâce à ces possibilités locales, les opérations de maintenance (remplacement d’un équipement DALI, mode de fonctionnement, etc.) peuvent être exécutées sans recours à aucun logiciel supplémentaire.

Librement Programmable

Le LDALI-PLC2/PLC4 peut être programmé avec l’outil de programmation L-STUDIO. Il peut être programmé en utilisant IEC 61499 pour une intégration dans le système L-ROC ou en utilisant IEC 61131 pour les applications locales.

Librairie de contrôle de l'éclairage IEC 61131 disponible

Connectivité

Le contrôleur LDALI-PLC2/PLC4 puissantes permettent de se connecter en même temps à des sous-systèmes CEA‑709 (Systèmes LonMark), BACnet, KNX, et Modbus. Les systèmes LonMark peuvent être intégrés via les canaux IP‑852 (Ethernet/IP). L’intégration BACnet est supportée à travers BACnet/IP (Ethernet/IP), BACnet/SC ou BACnet MS/TP (RS‑485), KNXnet/IP et Modbus TCP via Ethernet/IP.

La fonctionnalité de passerelle permet des communications de données entre toutes les technologies disponibles dans le matériel. Il s’agit de relier des data points issus de protocoles différents à travers des connexions locales dans l’équipement. Les liens entre des data points de technologie différente sont supportés par des ‘connexions globales’.

Le contrôleur LDALI-PLC2/PLC4 sont équipés de deux ports Ethernet. Chaque LDALI-PLC4 peut être soit configuré pour utiliser le switch interne dans le but d’interconnecter les deux ports soit il peut être configuré pour opérer sur deux réseaux séparés.

Dans le cas d’une configuration pour deux réseaux IP séparés, un des ports peut être connecté à un WAN (Wide Area Network) avec la sécurité (HTTPS) validée pendant que le second port pourra être connecté à un port non sécurisé (LAN) où les protocoles standards comme BACnet/IP, LON/IP, ou Modbus TCP seront présents. Ces produits possèdent également un pare-feu pour isoler certains protocoles ou services sur chacun des deux réseaux.

Par l’utilisation du switch interne, il est possible de construire une topologie en ligne de type daisy chain possédant jusqu’à 20 équipements, ce qui réduit forcément les coûts d’installation. Le fait d’avoir un switch permet également la mise en place d’une installation Ethernet redondante (topologie en anneau), ce qui augmente la fiabilité. Cette possibilité de redondance sur Ethernet est rendue possible grâce au protocole RSTP : Rapid Spanning Tree Protocol, qui est désormais supporté par la plupart des switch.

Le LDALI-PLC2/PLC4 fournit les fonctionnalités habituelles de type AST™ (Alarming, Scheduling, et Trending) et peuvent parfaitement s’intégrer au système L WEB.

Intégration Iot

La technologie IoT (Node.js) permet de connecter le système à presque tous les services du cloud, que ce soit pour remonter des données historiques dans des applications d'analyse, délivrer des messages d'alarme aux services de traitement des alarmes ou aux composants du système de contrôle via un service cloud (Par exemple, des programmes horaires basés sur des calendriers Web ou des systèmes de réservation). Il est également possible de traiter des informations disponibles sur Internet, telles que des données météorologiques dans le cadre d'un contrôle basé sur les prévisions. Enfin, le noyau JavaScript permet également d’implémenter des protocoles série sur des équipements non standards.

Configuration des Équipements via des Outils Dédiés ou des Pages Web

La configuration des produits, leur mise en route, ainsi que leur paramétrage peut s’effectuer soit à travers une application de paramétrage dédiée au L‑DALI ou bien par le serveur Web intégré.

EnOcean, OPC et Modbus

Les capteurs et les boutons EnOcean peuvent être intégrés via l’interface EnOcean optionnelle L-ENO. Dans le but d’utiliser le L-DALI avec un superviseur SCADA existant toutes les valeurs temps réel de même que les paramètres peuvent être accessibles via OPC (XML/DA et UA) et Modbus TCP.

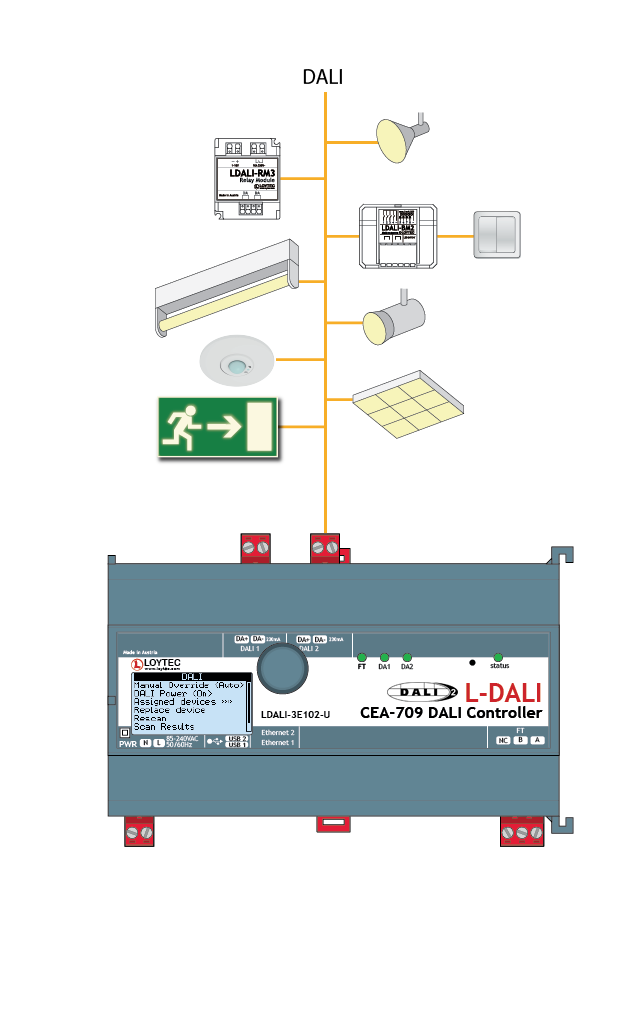

L-DALI LON

Fonctions DALI avancées

  • Capteurs DALI
    Les contrôleurs LDALI-PLC4 supportent l’intégration de multi-capteurs DALI-2 pour la détection de présence et le niveau de luminosité. En plus du multi-capteur DALI-2 LOYTEC LDALI‑MS2-BT/MS3-BT/MS4-BT, des capteurs DALI-2 issus de constructeurs tiers bien connus peuvent être choisis. Pour le suivi des actifs dans les immeubles de bureaux, les multi-capteurs LOYTEC (LDALI-MSx-BT) et une licence LIC-ASSET sont nécessaires.
  • Boutons DALI
    Pour un fonctionnement manuel, les modules pour boutons-poussoirs DALI-2, comme le LDALI-BM2, les panneaux de commande DALI-2 et les télécommandes IR peuvent être intégrés au système. La fonction executée lors de l'appui du bouton est librement programmable dans la programmation logique.
  • Modules Relais DALI
    Les charges standard dans le réseau électrique peuvent être contrôlées via DALI à l'aide de modules relais DALI, tels que LDALI-RM5, LDALI-RM6 et LDALI-RM8.
  • Réglage de la couleur DALI
    Le L-DALI permet de contrôler les luminaires DALI avec une fonctionnalité de contrôle des couleurs (DT8). Le blanc ajustable (Tc) et le contrôle de couleur RVB complet (RGBWAF et coordonnées xy) sont pris en charge. La couleur de la lumière peut être changée automatiquement, via une opération manuelle (par exemple, des boutons) ou via le réseau.
  • Gestion du début de vie des lampes Fluo automatique
    Les lampes fluo doivent être allumées à 100 % pendant 100 heures avant de pouvoir faire varier leur intensité lumineuse. Ce processus de démarrage est pris en compte par le DALI pour chaque lampe. À la fin de la période initiale de 100 heures, la fonction d’éclairage constant de la lampe est validée.
  • Test automatique des boîtiers d’éclairage de secours
    Dans le mode de l’éclairage de secours basé sur CEI 62386-202, L‑DALI peut être utilisé pour tester le système. Les résultats des tests peuvent être sauvegardés.
  • Fourniture de paramètres opérationnels importants
    Pour un maximum de transparence dans le système d’éclairage, L‑DALI mémorise le nombre d’heures d’allumage de chaque lampe ainsi que la consommation énergétique calculée.
  • Remplacement d’un équipement DALI facilité
    Un ballast DALI défectueux peut être facilement échangé directement sur le contrôleur L‑DALI (LCD et bouton molette) ou bien encore par l’interface Web. Aucun logiciel particulier n’est nécessaire.

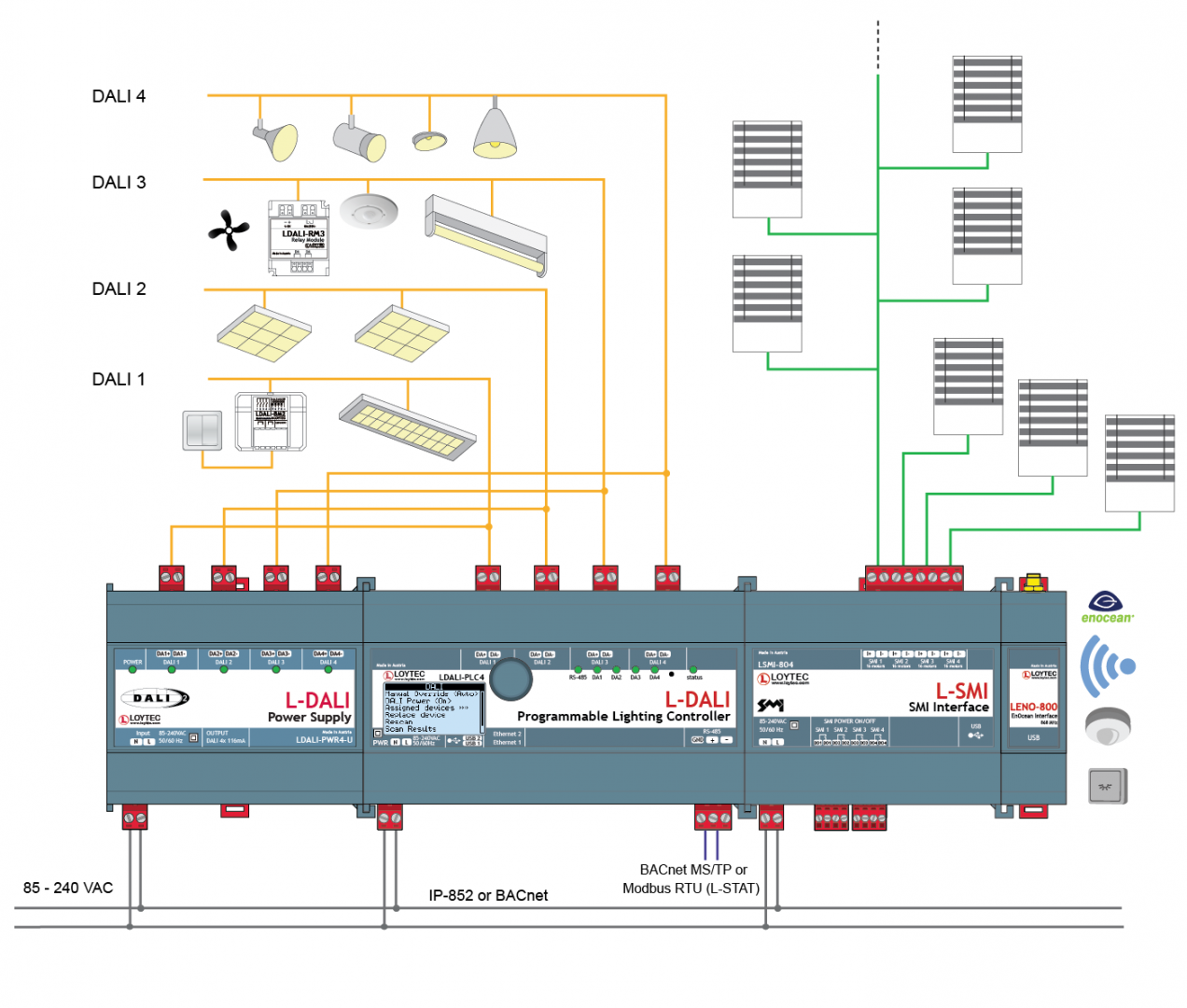

ldali PLC4 plus pwr4 U lsmi804 leno rm3 bm2 01

Caractéristiques

    • Programmable IEC 61131‑3 et IEC 61499 avec L‑STUDIO
    • Supporte jusqu’à 64 Ballasts DALI et 16 groupes DALI par canal DALI
    • Supporte jusqu’à 16 capteurs par canal DALI
    • Supporte jusqu’à 64 boutons par canal DALI
    • Alimentation du bus DALI intégrée
    • Certifié DALI-2
    • Opération manuelle via le bouton molette et accès local aux informations sur l’état des produits et sur les data points via texte et symboles clairs
    • Ecran graphique rétro-éclairé 128x64
    • Serveur web natif pour la configuration des équipements
    • Paramétrage et test des équipements DALI via l’interface Web
    • Remplacement des équipements DALI sans aucun logiciel additionnel via l’écran graphique et le bouton molette si disponible
    • Des charges branchées sur le secteur peuvent être contrôlées via des modules relais LDALI‑RM5/RM6/RM8
    • Mode de gestion des lampes neuves
    • Supporte le test périodique des éclairages de secours DALI
    • Prend en charge les périphériques DALI-2 (Pilotes LED et périphériques d’entrée)
    • Prise en charge du contrôle de la couleur DALI (température de couleur blanche et de la couleur en RVB via le standard DT8)
    • Analyseur de protocole DALI intégré
    • Entrées et sorties physiques avec les modules d’E/S L‑IOB
    • Conforme avec les normes CEA‑709, CEA‑852, et ISO/IEC 14908 (Système LonMark)
    • Supporte les NVs statiques ou créées dynamiquement
    • Supporte les user-defined NVs (UNVTs) et les Configuration Properties (SCPTs, UCPTs)
    • KNXnet/IP
    • Création automatique de connexions locales (Smart Auto-Connect™)
    • Modbus TCP et Modbus RTU/ASCII
    • Conforme aux normes ANSI/ASHRAE 135‑2012 et ISO 16484‑5:2012
    • Supporte BACnet MS/TP, BACnet/IP ou BACnet/SC
    • Fonction client BACnet (Write Property, Read Property, COV Subscription)
    • Fonctionnalité B-BC (BACnet Building Controller), certifié BTL Alarming, Scheduling et Trending (AST™) en local ou embarqué dans L‑WEB (logiciel complet de GTB)
    • Support Node.js pour une intégration IoT facile (ex : Calendrier Google, Alexa & ses amis, équipement multimédia,…)
    • Envoi de courriels suite à détections de fautes
    • Supporte les connexions locales et globales
    • Serveur OPC XML‑DA et OPC UA intégré
    • Héberge des pages Web graphiques customisées
    • Visualisation des pages graphiques customisées avec LWEB‑900 (GTB), LWEB‑803 (Supervision et Contrôle), ou LWEB‑802 (pour navigateur Web)
    • Stocke la documentation customisée du projet
    • Double Interface Ethernet/IP
    • Supporte SMI (Standard Motor Interface) grâce à l’interface LSMI‑804
    • Connexion aux équipements EnOcean sans fil via l’interface LENO‑80x
    • Supporte WLAN grâce à l’interface LWLAN‑800
    • Supporte LTE avec l’interface LTE‑800
    • Configuration des balises Bluetooth et des services fournis par les multi-capteurs LOYTEC (LDALI-MS2-BT/MS3-BT/MS4-BT) : navigation intérieure, suivi des actifs (nécessite une licence LIC-ASSET) et accès à la solution multi-métiers LWEB-900

Tutoriels

Light Library Tutoriel

La vidéo montre les étapes de base sur la création d'une application dans L-STUDIO (LDALI-PLC4)

L-DALI 7.4 Tutoriel - Fonctionnalités de la nouvelle version DALI

Cette vidéo fournit un aperçu détaillé des nouvelles fonctionnalités de la dernière mise à jour logicielle.

Fonctionnalités des L-INX 8.0 Release

Cette vidéo présente certaines nouvelles fonctionnalités.

LDALI-PLC2 / LDALI-PLC4 : Contrôleur Programmable DALI Produits


LDALI-PLC2
LDALI-PLC2DALI Contrôleur Programmable, 2 canaux DALI
Ajouter dans l'offre
Documents et logiciels

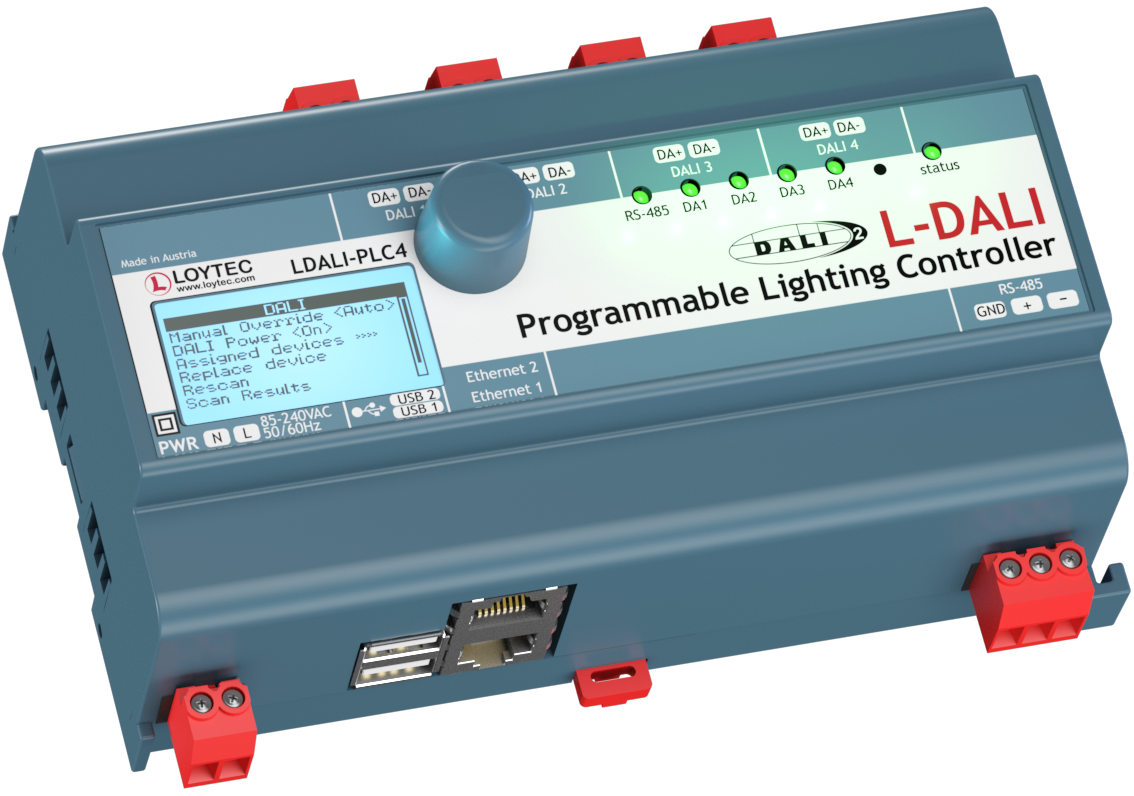

LDALI-PLC4
LDALI-PLC4DALI Contrôleur Programmable, 4 canaux DALI, alimentation intégrée DALI
Ajouter dans l'offre
Documents et logiciels
Vue 3D

L-STUDIO
L-STUDIOPlate-forme de développement et d'intégration ultime
Ajouter dans l'offre
Documents et logiciels

LIC-ASSET
LIC-ASSETLIC-ASSET, Add-on Software License to activate asset tracking (for LDALI-ME20x-U, LDALI-3E10x-U, LDALI-PLCx, LROC-400, LROC-401, LIOB-AIR20, LIOB-591)
Ajouter dans l'offre

LOY-DALI-SBM1
LOY-DALI-SBM1LOY-LDALI-SBM1 Sunblind Module
Ajouter dans l'offre
Documents et logiciels
Vue 3D

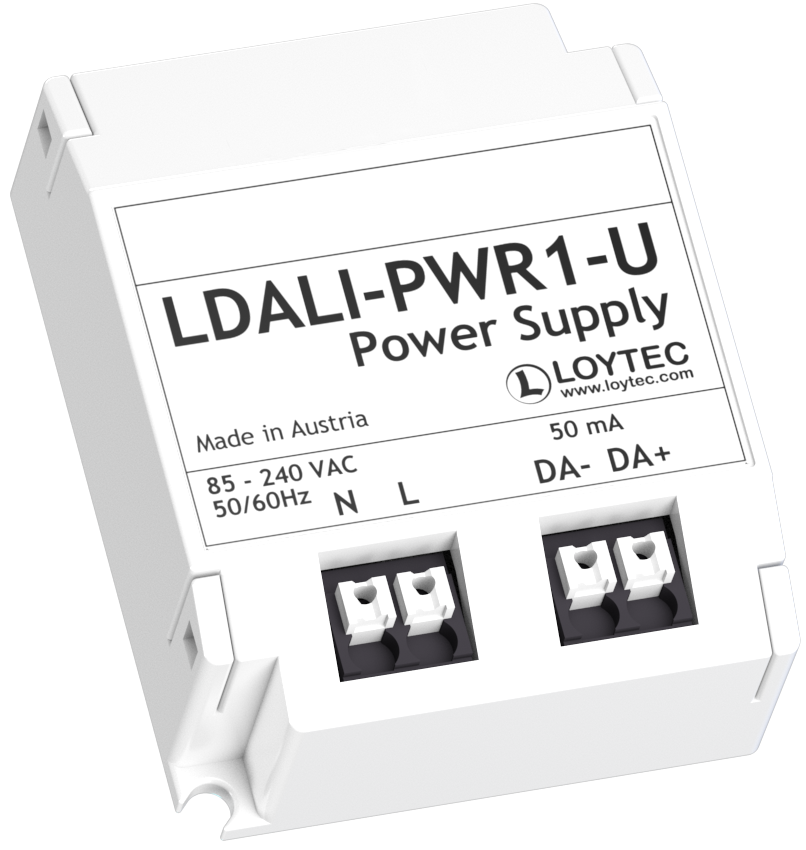

LDALI-PWR1-U
