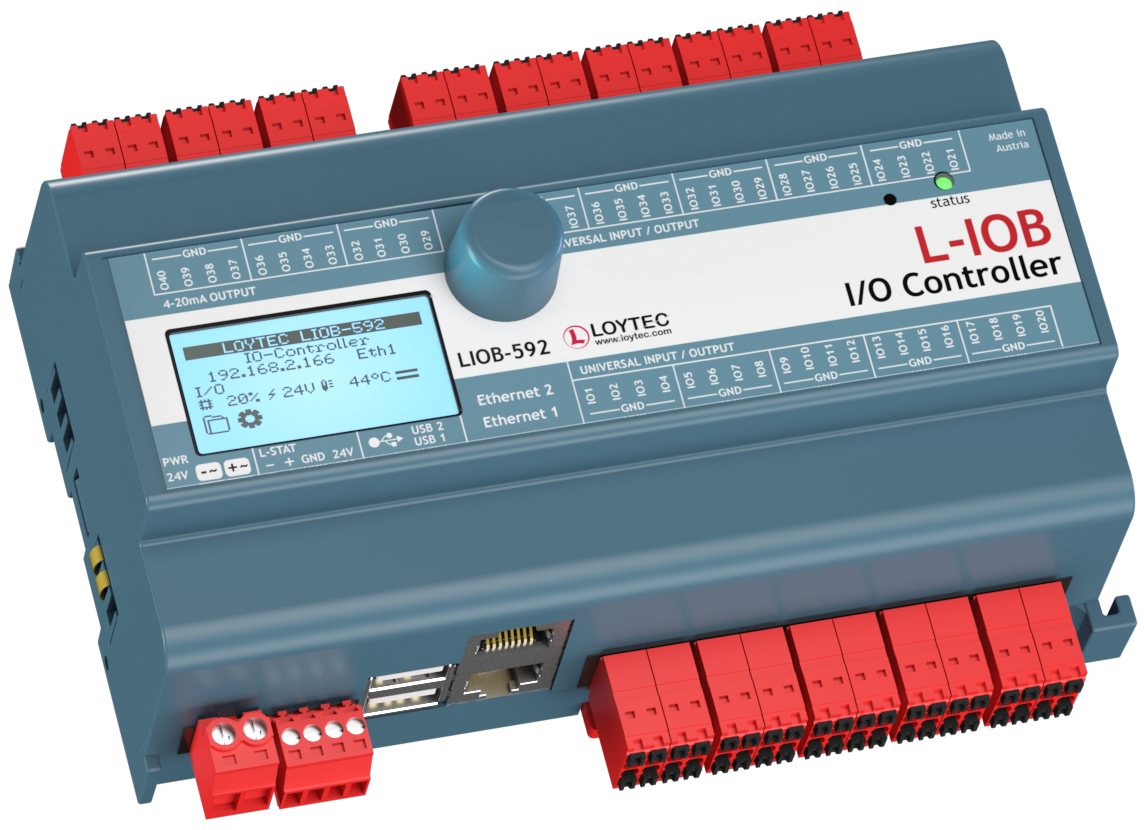

Les automates programmables LIOB-592 avec E/S sont des automates pour bâtiment et communiquant via BACnet (B-BC), compacts et compatibles IP avec des entrées et des sorties physiques et une visualisation graphique customisée intégrée en option.
BACnet/ IP sur Ethernet
Le contrôleur d’entrées / sorties LIOB‑592 possède deux ports Ethernet pouvant fonctionner en switch Ethernet. Ceci permet de construire une topologie en ligne de type daisy chain équipée de 20 équipements, ce qui réduit les coûts d’installation du réseau. Le fait d’avoir deux ports permet également la mise en place d’une installation Ethernet redondante (topologie en anneau), ce qui augmente la fiabilité. Cette possibilité de redondance sur Ethernet est possible grâce au protocole RSTP : Rapid Spanning Tree Protocol, qui est désormais supporté par la plupart des switch.
Tous les data points sont automatiquement exposés en tant que tags OPC destinés aux applications clientes OPC ou au système L‑WEB grâce au serveur OPC intégré fournissant les services Web pouvant être encryptés SSL (OPC XML‑DA) ou sécurisés UA (OPC UA). De plus : les contrôleurs L‑IOB E/S permettent des échanges de données de type ‘connexion globale’ (échange à travers le réseau global), possèdent les fonctions AST™ (Alarming, Scheduling et Trending), héberge des pages graphiques customisées pour une supervision dans LWEB‑802/803, et peut également être naturellement intégrée dans la GTB LWEB‑900. Les contrôleurs d’entrées / sorties LIOB‑592 possèdent le profile BACnet Building Controller (B-BC) et sont testés par le BTL et sont certifiés par le WSPcert.
Intégration IoT
La technologie IoT (Node.js) permet de connecter le système à presque tous les services du cloud, que ce soit pour remonter des données historiques dans des applications d'analyse, Télémétrie en utilisant MQTT, délivrer des messages d'alarme aux services de traitement des alarmes ou aux composants du système de contrôle via un service cloud (Par exemple, des programmes horaires basés sur des calendriers Web ou des systèmes de réservation). Il est également possible de traiter des informations disponibles sur Internet, telles que des données météorologiques dans le cadre d'un contrôle basé sur les prévisions. Enfin, le noyau JavaScript permet également d’implémenter des protocoles série sur des équipements non standards dans le contrôle des installations industrielles ou tertiaires.
Utilisation Locale et forçage
Tous les contrôleurs d'E/S L-IOB sont équipés d'un écran LCD (128x64) avec rétroéclairage et bouton molette pour un usage local manuel et le forçage. Les informations sur l’équipement et les data points sont affichées sous forme de texte et via des symboles graphiques.
Caractéristiques
- Automate avec E/S bidirectionnelles configurables en entrée ou en sortie
- Programmable avec L-STUDIO (IEC 61131-3 ou IEC 61499)
- Contrôleur de zone allant jusqu’à 2 segments
- Support Node.js1 pour une intégration IoT facile (ex : Calendrier Google, MQTT, Alexa & ses amis, équipement multimédia,…)
- Double Interface Ethernet/IP
- Utilisation manuelle à l'aide du bouton molette ou du client VNC
- Écran graphique 128x64 avec rétroéclairage
- Accès local et à distance aux informations sur l'état de l'appareil et les données
- Héberge des pages graphiques customisées
- Visualisation des pages graphiques customisées avec LWEB‑900 (superviseur), LWEB‑803 (Monitoring et Contrôle), ou LWEB‑802 (Navigateur Web)
- Serveur Web intégré pour la configuration des équipements et le monitoring des data points
- Fonctions passerelles incluant Smart Auto-Connect™
- Accède aux statistiques réseaux
- Conforme aux normes CEA‑709, CEA‑852, ISO/IEC 14908 (Système LonMark)
- Conforme aux standards ANSI/ASHRAE 135‑2012 et ISO 16484‑5:2012
- Supporte BACnet MS/TP, BACnet/IP et BACnet/SC
- Fonctionnalité B-BC (BACnet Building Controller), certifié BTL
- Fonction BACnet Client (Write Property, Read Property, COV Subscription)
- Configuration du client BACnet avec l’outil de configuration (scan et import EDE)
- Supporte IP‑852 (Ethernet/ IP)
- Supporte les NVs statiques ou créées dynamiquement
- Supporte les user-defined NVs (UNVTs) et les Configuration Properties (SCPTs, UCPTs)
- Routeur BACnet/IP vers BACnet/SC et MS/TP intégré, y compris BBMD et proxy esclave
- Alarming, Scheduling, et Trending (AST™)
- Envoi d’e-mail et de SMS en fonction des événements (nécessite LTE-800)
- Objets Mathématiques pour manipuler les data points
- 40 x Universal I/O (IO)3
- Serveurs OPC XML DA et OPC UA embarqués
- Connexion aux équipements EnOcean sans fil via l’interface LENO‑80x
- Supporte SMI (Standard Motor Interface) grâce à l’interface LSMI‑804
- Supporte WLAN grâce à l’interface LWLAN‑800
- Supporte MP-Bus grâce à l’interface LMPBUS‑804
- Supporte LTE grâce à l’interface LTE‑800
- Support du boîtier d’ambiance réseau L-STAT
- Héberge la documentation projet utilisateur
- Supporte VPN
1 requiert licence logiciel L-IOT1
3 O29-O40 sont connectées en interne à IO29-IO40 et fournissent des sorties 4-20mA en parallèle des sorties 0-10V sur IO29-IO40.
