LDALI-PLC2/PLC4 控制器乃是強大、可自由編程的照明控制器,且可由 L-STUDIO 加以編程。通過警報、 排程、趨勢以及電郵通知 (AST™), LDALI-PLC2/PLC4 控制器可以針對非可編程 L-DALI 控制器標準應用範圍之 外的那些 DALI 照明系統,提供完美解決方案。

DALI 網路介面

L-DALI 控制器在DALI網路中扮演主控(Master)的角色,可與LDALI-2多感測 器與按鈕在多主控的模式下互動。LDALI-PLC2 / PLC4配備2/4個獨立的DALI 通道。每個 DALI 通道多達 64 個基於 DALI 的燈具,則可以各別或透過 16 個 群組來加以控制。 所有燈具皆可監控燈泡(管)或鎮流器之故障。 此外,每 個DALI通道可以支援最多64個DALI-2輸入設備。每個輸入設備可搭配按壓開 關、滑桿、人員佔用和照度感測器。

內建DALI 電源

LDALI-PLC4 配備內建 DALI 通道電源,可為每個 DALI 通道提供 116 mA 的保LDALI-PLC4 配備內建 DALI 通道電源,可為每個 DALI 通道提供 116 mA 的保證電流。也可添加外部 DALI 通道電源,將供應電流加至 232 mA。外部電源外部電源最多可用於四個 DALI 通道。可以經由網路介面或液晶顯示器介面,開啟或關閉 DALI 通道電源。由於採用交換式電源供應,這些裝置可處理 85-240 VAC,50/60 Hz 的輸入電壓。

本地端操作與手動控制

L‑DALI 控制器具備內建背光顯示螢幕(128×64)及旋鈕,以利本地操作及手動控制。本地端操作以及維護任務(如: DALI 裝置更換,燒機模式等)不需要任何軟體工具即可執行。

可自由編程

LDALI-PLC2/PLC4 可以使用 L-STUDIO 編程工具進行編程。它可使用 IEC 61499 進行編程以整合至 L-ROC 系統,也可使用 IEC 61131 以進行獨立作 業。

提供 IEC 61131 照明控制程序庫

提供包含標準照明控制功能的程式庫。以人員偵測和照度為基礎,支援各種提供包含標準照明控制功能的程式庫。以人員偵測和照度為基礎,支援各種照明控制策略。幾項參數可用於設定應用程式,範圍遍及幾乎所有使用案例。也可運用在用戶特定的程式延伸。

連接

LDALI-PLC2/PLC4 控制器提供的連接功能,得以同時整合 CEA-709 (LonMark 系統)、BACnet、KNX 以及 Modbus 子系統。LonMark 系統可以通過 IP-852(乙太網路/IP)加以整合。BACnet 的整合是透 過 BACnet/IP(乙太網路/IP),或是經由 Ethernet/IP,而以 BACnet MS/TP(RS-485)、KNXnet/IP 及 Modbus TCP 予以達成的。

閘道器功能允許裝置上所有可用通訊技術之間,可進行資料交換。不同技術的資料點,可經由裝置上的本地連線進行匹配。不同技術資料點匹配至分散的裝置上,則可由全域連線支援。

每個 LDALI‑PLC2/PLC4 裝置均配有兩個乙太網埠。它們可被配置為以內部交 換器互連的兩個埠,也可配置為每個埠分別在各自的 IP 網路中。

若雙乙太網路埠配置為兩個各別的 IP 網路,其一可以連接到,例如: WAN(廣域網路),並啟用網路安全(HTTPS),其二則可連接到不安全的網路(LAN ),以提供標準的樓宇自動化協議,如: BACnet/IP、LON/IP 或 Modbus TCP 之用。這些裝置當然也具有防火牆功能,可以針對 特定的協議或服務,在不同連接埠之間予以隔離。

利用內部交換器,可以建立多達 20 個裝置的菊鏈網路拓撲,從而降低網路安裝的成本。該 IP 交換器也容許設立備援乙太網路(環狀拓撲),從而提高網路可靠性。備援乙太網路乃是以快速生成樹協議 (RSTP) 驅動,且為多數網管型交換器所支援。

LDALI-PLC2/PLC4 提供全功能的 AST™ (警報、排程及趨勢),並可以完美 融入 L-WEB 系統。

物聯網整合

物聯網功能(Node.js)可以讓系統連接到幾乎所有的雲端服務,用於將歷史資料上傳到分析性服務,或向警報處理服務發送警報訊息,或經由雲端服務(例如,根據網路日曆或預訂系統所作的排程),操作部分的控制系統。也可處理像是氣象資訊等的預測性控制中的網際網路資訊。最後,JavaScript 核心也允許將串行協定運用在非標準設備上。

透過工具或網頁介面進行裝置配置

裝置之配置,調試及參數設定,或可使用配置工具軟體,或可經由整合式的Web 伺服器完成。

EnOcean, SMI and LIOB/‌IP

無線 EnOcean 感測器和按鈕可經由可選的 L‑ENO EnOcean 介面予以整合。對於遮陽簾,LSMI‑804擴充模組最多得以整合四個 SMI 通道。實體 I/O 可通過LIOB‑IP,而以 L‑IOB I/O 模組整合。

ldali

高階 DALI 功能

  • DALI 感測器

    LDALI-PLC2/PLC4 控制器支援 DALI-2 多感測器之整合,以進行佔用偵 測及照度之確認。除了 LOYTEC DALI-2 多感測器 LDALI-MS2/MS2-BT/MS4-BT 之外,著名廠商所製造的 DALI-2 感測器也可從測試裝置列表中 予以選用。

  • DALI 按鈕

    手動操作的部份,DALI 按鍵藕合器及紅外遙控器均可整合至系統中。按下按鈕時所欲執行的功能,則可在程式邏輯中予以自由編程。

  • DALI 繼電器模組
    電網中的標準負載,可經由使用 DALI 繼電器模組而控制,如電網中的標準負載,可經由使用 DA L I 繼電器模組而控制,如LDALI-RM5, LDALI-RM6 或 LDALI-RM8。
  • DALI 色彩控制
    L-DALI 允許經由色彩控制功能(DT8),控制 DALI 燈具。同時支援可調L-DALI 允許經由色彩控制功能(DT8),控制 DALI 燈具。同時支援可調式白色(Tc)和完整 RGB 顏色控制(RGBWAF 和 xy 坐標)。燈光顏色可自動,手動(例如按鈕)或經由網路自動更改。
  • 螢光燈的自動燒機

    螢光燈調暗之前,必須以100%亮度運行約100小時。這種燒機過程將由L‑DALI 針對每個燈泡進行監測。經過 100 小時燒機時間之後,即可啓用該燈的恆光控制。

  • 緊急照明系統的自動測試

    DALI 緊急照明系統以 IEC 62386-202 為基礎,在此系統中 LDALI 可用於測DALI 緊急照明系統以 IEC 62386-202 為基礎,在此系統中 LDALI 可用於測試系統。測試結果可加以記錄。

  • 重要運行參數的收集

    為了提供照明系統最大的透明度,L‑ DALI 可記錄每個燈的運行時數及能耗 (經計算而得)。

  • DALI 裝置簡易替換

    故障的 DALI 鎮流器可以很容易的直接在 L‑DALI 控制器(LCD 和旋鈕)上或透過網頁介面進行替換。無需使用任何軟體工具。

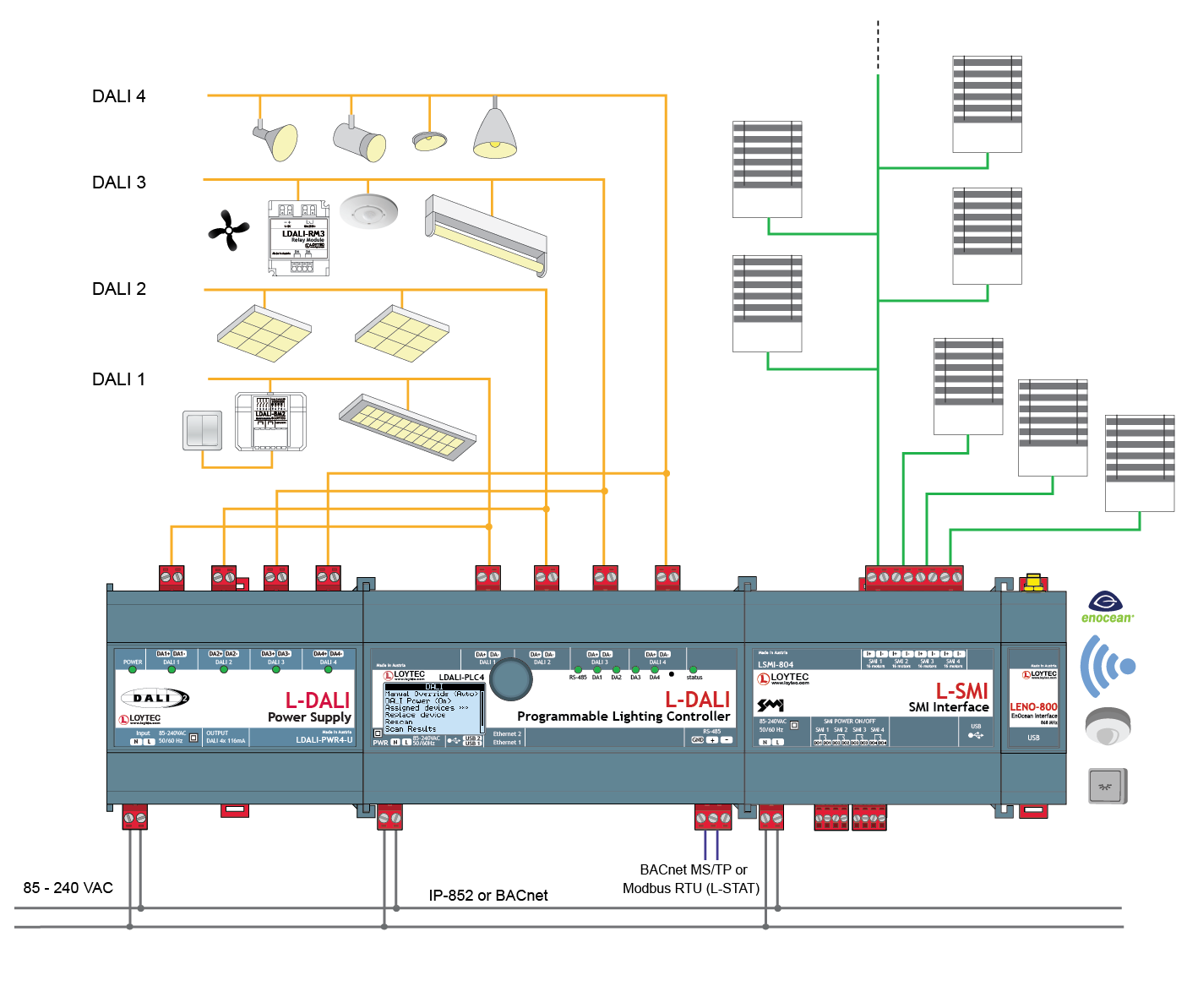

ldali PLC4 plus pwr4 U lsmi804 leno rm3 bm2 01

功能

  • 可以 L-STUDIO 進行 IEC 61131-3 及 IEC 61499 標準編程
  • 每個 DALI 通道最多可支援 64 個 DALI 鎮流器以及 16 個 DALI 群組
  • 每個DALI 通道最多64 個輸入裝置
  • 每個 DALI 通道最多可支援 16 個 DALI 感測器
  • 每個 DALI 通道最多可支援 64 個 DALI 按鈕
  • 整合式 DALI 滙流排供電
  • DALI-2認證
  • 使用旋鈕手動操作,並以明文及符號型式,存取本地端裝置 狀態及資料點資訊。
  • 128×64 背光圖形顯示
  • 內建網頁伺服器以供裝置配置
  • 經由網頁介面測試分配 DALI 裝置
  • 經由 LCD 和旋鈕,無需額外軟體工具即可替換 DALI 裝置
  • 支援電網內的標準負載控制,經由 LDALI-RM5/RM6/RM8 繼電器模組
  • 支援 DALI-2 裝置(驅動和輸入裝置)
  • 支援 DALI 色彩控制(DT8 可調白色與全色控制)
  • 支援燈泡(管)燒機模式
  • 支援定期測試 DALI 緊急照明燈光
  • 內建 DALI 協議分析器
  • 實體輸入輸出由 L-IOB I/O 模組提供。
  • 符合 CEA‑709、CEA852 以及 ISO/ IEC 14908 標準 (LONMARK 系統)
  • 支援動態建立或靜態 NV
  • 支援使用者定義之網路變數 NV (UNVT) 及設定屬性 (SCPT, UCPT)
  • KNXnet/IP
  • 閘道器功能,包括智能自動連線™
  • Modbus TCP 以及 Modbus RTU/ASCII
  • 相容於 ANSI/ASHRAE 135‑2012 以及 ISO 16484‑5:2012 標準
  • 支援 BACnet/IP 或 BACnet MS/TP
  • BACnet 客戶端功能(寫入屬性,讀取屬性,COV 訂閱)
  • B-BC(BACnet 樓宇控制器)功能,BTL 認證
  • 警報、排程及趨勢(AST™)於本地端或嵌入 L-WEB(樓 宇管理)
  • 事件驅動的電子郵件通知
  • 支援本地及全域連線
  • 內建 OPC XML-DA 以及 OPC UA 伺服器
  • 儲存客製圖形頁面
  • 經由 LWEB-900(樓宇管理)、LWEB-803(監控)或 LWEB-802(網頁瀏覽器)即可達成客製圖形頁面之可視化
  • 儲存使用者定義的專案文件
  • 雙交換或分離式乙太網路埠
  • 支援 SMI(標準馬達介面),經由 LSMI-804
  • 藉由 LENO-80x 介面連接到 EnOcean 無線裝置
  • 支援 WLAN,經由 LWLAN-800 介面
  • 支援 LTE,經由 LTE-800 介面
