L-DALI: Contrôleur DALI BACnet

BACnet
DALI-2
Modbus
OPC XML-DA
OPC UA
EnOcean
SMI
Wireless Local Area Network (WLAN)
LTE
Alarmes (Gestion des Alarmes)
Programmes Horaires
Tendances (Historisation des Données)
IoT
Notification par Courriel
Notification par SMS
Ethernet (Switch Ethernet)
Fonction Passerelle
Connexion Globale
Connexion Locale
Opérations Manuelles Locales
Sécurité Réseau
Accès Distant
Serveur Web pour la Configuration des Équipements
VNC (Virtual Network Computing)
Fonctions Mathématiques
Backup / Restore
LWEB-900 Système de Gestion Technique de Bâtiment Intégré
Visualisation dans LWEB‑802/‌803
Produit certifié BTL
Marque UL Reconnue

Les contrôleurs L‑DALI constituent des équipements multifonctions combinant le contrôle d’éclairage constant, et des fonctions de passerelle entre BACnet et les systèmes DALI (Digital Addressable Lighting Interface). Grâce à l’ensemble Alarming, Scheduling, Trending, et l’envoi d’e-mail (AST™) le contrôleur L‑DALI constitue une parfaite solution pour les systèmes d’éclairage DALI et pour l’intégration de DALI dans les systèmes BACnet ou Modbus.

Interface réseau DALI

Les contrôleurs L-DALI agissent comme un maître DALI dans le réseau DALI et peuvent interagir avec les multi-capteurs et les boutons DALI-2 en mode multi-maître. La gamme L‑DALI permet 1, 2 ou 4 canaux DALI indépendants pour les systèmes BACnet. Jusqu'à 64 luminaires DALI ou DALI-2 par canal DALI peuvent être contrôlés individuellement ou bien par 16 groupes. Ils sont surveillés pour les problèmes de LED ou de driver de LED. De plus, jusqu'à 64 périphériques d'entrée DALI-2 sont pris en charge par canal DALI. Chaque périphérique d'entrée peut être équipé de boutons-poussoirs, de curseurs, de détecteurs de présence et de lumière.

Alimentation DALI Intégrée

Les contrôleurs L-DALI sont livrés avec une alimentation DALI intégrée. Le contrôleur LDALI-ME201-U/LDALI-ME202-U peut fournir au canal DALI un courant d’alimentation garanti de 230 mA, alors que le LDALI-ME204-U est limité à 116 mA par canal. Dans le cas du LDALI-ME204-U une alimentation externe DALI peut être rajoutée pour atteindre un courant de 232 mA. Les alimentations externes sont disponibles pour jusqu’à 4 canaux DALI. L’alimentation interne du bus DALI peut être commutée ON et OFF via l’interface Web ou l’écran LCD. Grâce à une alimentation à découpage, ces contrôleurs peuvent accepter des tensions d’entrée entre 85 et 240 V AC, 50/60 Hz.

Connectivité BACnet

Les contrôleurs L‑DALI offrent une connectivité aux réseaux BACnet via BACnet/IP, BACnet/SC ou BACnet MS/TP. Ils permettent aussi des échanges de données à travers des connexions globales et ils supportent la fonctionnalité complète AST™ (Alarming, Scheduling et Trending). Leur intégration dans la solution L‑WEB est évidemment native. De plus, le contrôleur L‑DALI est équipé de deux ports Ethernet comprenant un switch Ethernet intégré.

Intégration IoT

La technologie IoT (Node.js) permet de connecter le système à presque tous les services du cloud, que ce soit pour remonter des données historiques dans des applications d'analyse, délivrer des messages d'alarme aux services de traitement des alarmes ou aux composants du système de contrôle via un service cloud (Par exemple, des programmes horaires basés sur des calendriers Web ou des systèmes de réservation). Il est également possible de traiter des informations disponibles sur Internet, telles que des données météorologiques dans le cadre d'un contrôle basé sur les prévisions. Enfin, le noyau JavaScript permet également d’implémenter des protocoles série sur des équipements non standards.

Possibilités Locale et Forçage

Les contrôleurs L‑DALI ont un écran rétroéclairé intégré (128x64) et un bouton molette pour les forçages et opérations locales. Grâce à ces possibilités locales, les opérations de maintenance (remplacement d’un équipement DALI, mode de fonctionnement, etc.) peuvent être exécutées sans recours à aucun logiciel supplémentaire.

Régulation de l’éclairage

La fonction intégrée de type Constant Light Controller marche avec DALI et les équipements BACnet. Elle supporte diverses stratégies de contrôle de l’éclairage basées sur la présence et le niveau d’éclairement. Plusieurs paramètres peuvent être utilisés pour configurer cette fonction pour n’importe quel cas de figure.

Contrôle de store avec interaction avec la régulation de l’éclairage

L’application intégrée de contrôle des stores permet un contrôle intelligent des stores connectés via SMI (nécessite LSMI-804). Elle permet une protection efficace contre les rayons du soleil et les reflets à travers un contrôle actif de la position des lamelles en fonction de la position du soleil. L’efficacité énergétique est assurée en reliant l’occupation de la pièce avec la protection solaire. Si une pièce est inoccupée, le contrôleur L DALI ouvre ou ferme le store en fonction des besoins thermiques. Cela permet par exemple d’utiliser la chaleur du soleil en hiver pendant qu’en été la chaleur apportée par le soleil est réduite en baissant automatiquement les stores dans le but de réduire le besoin de froid.

En option, les applications de contrôle des stores et de l’éclairagede la pièce ou d’une zone peuvent être liées ensemble. Etant donné que les deux applications contrôlent la lumière disponible dans une pièce, cette approche globale assure un maximum de confort et d’efficacité énergétique.

En complément des fonctions de régulation de l’éclairage et du contrôle des stores, N’importe quel calcul ou fonction mathématique ou opération logique (algèbre de Boole) peut être effectué dans le produit et s’appliquer sur n’importe quel data point.

Configuration des Équipements via des Outils Dédiés ou des Pages Web

La configuration des produits, leur mise en route, ainsi que leur paramétrage peut s’effectuer soit à travers une application de paramétrage dédiée au L‑DALI ou bien par le serveur Web intégré.

EnOcean, OPC et Modbus

Les capteurs et les boutons EnOcean peuvent être intégrés via l’interface EnOcean optionnelle L ENO. Dans le but d’utiliser le L DALI avec un superviseur SCADA existant toutes les valeurs temps réel de même que les paramètres peuvent être accessibles via OPC (XML/DA et UA) et Modbus TCP. 5, 10 ou 15 équipements peuvent être connectés via Modbus RTU (RS-485), le nombre réel d'équipements pris en charge dépend des licences activées (LIC-MOD5, LIC-MOD10 ou les deux).

Fonctions DALI avancées

  • Capteurs DALI
    Les contrôleurs LDALI-ME20x-U supportent l’intégration de multi-capteurs DALI-2 pour la détection de présence et le niveau de luminosité. En plus du multi-capteur DALI-2 LOYTEC LDALI-MS2-BT/MS3-BT/MS4-BT, des capteurs DALI-2 issus de constructeurs tiers bien connus peuvent être choisis. Pour le suivi des actifs dans les immeubles de bureaux, les multi-capteurs LOYTEC (LDALI-MSx-BT) et une licence LIC-ASSET sont
    nécessaires.
  • DALI Boutons
    Pour un fonctionnement manuel, les modules pour boutons-poussoirs DALI-2, comme le LDALI-BM2, les panneaux de commande DALI-2 et les télécommandes IR peuvent être intégrés au système. Leur fonctionnalité peut être configurée individuellement. Outre le contrôle de l'éclairage via DALI (gradation, rappel de scène, etc.) et le contrôle des stores via SMI (montée, descente, etc.), les événements déclenchés par l’appui sur les boutons peuvent être propagés dans l’ensemble du réseau du bâtiment, déclenchant d'autres fonctions d'automatisation non forcément liées à l'éclairage. Prise en charge de la fonction de retour d’état de l’éclairage pour les boutons poussoirs selon la norme IEC 62386-332.
  • Modules Relais DALI
    Les charges standard dans le réseau électrique peuvent être contrôlées via DALI à l'aide de modules relais DALI, tels que LDALI-RM5, LDALI-RM6 et LDALI-RM8.
  • Réglage de la couleur DALI
    Le L-DALI permet de contrôler les luminaires DALI avec une fonctionnalité de contrôle des couleurs (DT8). Le blanc ajustable (Tc) et le contrôle de couleur RVB complet (RGBWAF et coordonnées xy) sont pris en charge. La couleur de la lumière peut être changée automatiquement, via une opération manuelle (par exemple, des boutons) ou via le réseau.
  • Gestion du début de vie des lampes Fluo automatique
    Les lampes fluo doivent être allumées à 100 % pendant 100 heures avant de pouvoir faire varier leur intensité lumineuse. Ce processus de démarrage est pris en compte par le DALI pour chaque lampe. À la fin de la période initiale de 100 heures, la fonction d’éclairage constant de la lampe est validée.
  • Test automatique des boîtiers d’éclairage de secours
    Dans le mode de l’éclairage de secours basé sur IEC 62386-202, L‑DALI peut être utilisé pour tester le système. Les résultats des tests peuvent être sauvegardés.
  • Fourniture de paramètres opérationnels importants
    Pour un maximum de transparence dans le système d’éclairage, L‑DALI mémorise le nombre d’heures d’allumage de chaque lampe ainsi que la consommation énergétique calculée.
  • Remplacement d’un équipement DALI facilité
    Un ballast DALI défectueux peut être facilement échangé directement sur le contrôleur L‑DALI (LCD et bouton molette) ou bien encore par l’interface Web. Aucun logiciel particulier n’est nécessaire.

ldali bacnet website 01

Une intégration DALI aisée dans les réseaux BACnet

Le contrôleur L‑DALI établit une correspondance entre le réseau DALI et les objets BACnet de manière à piloter les ballasts DALI ou afficher les états.

Interface BACnet

Les objets de type serveur BACnet suivants sont supportés :

  • Objets ‘Sortie Analogique’ pour contrôler les ballasts DALI, les groupes, et les canaux
  • Objets ‘Sortie Multi-États’ pour contrôler des scènes de groupes & canaux DALI Objets ‘Entrée Analogique’ fournissant un retour des ballasts & les groupes & canaux DALI
  • Objets ‘Entrée Analogique’ fournissant l’état des groupes DALI et des canaux
  • Objets ‘Accumulateur’ fournissant une consommation d’énergie calculée des groupes et des canaux DALI
  • Objets de type Sortie Multi-Etat pour envoyer des commandes (démarrage/arrêt des tests d’urgence ou d’allumage, changement de la température de couleur, etc.) aux Ballasts DALI, groupes ou canaux
  • Objets de type Entrée Analogique pour fournir l’état de la batterie des blocs d’éclairage de secours, des groupes
  • Objets ‘Entrée Analogique’ fournissant le niveau de luminosité issu de capteurs DALI supportés (LDALI-MS2 : des informations supplémentaires comme l'humidité et la température sont fournies)
  • Objets ‘Entrée binaire’ fournissant la présence issue des capteurs DALI supportés
  • Objets ‘boucle’ fournissant une fonctionnalité de régulation de le luminosité
  • Objets Entrée Binaire fournissant des informations sur les boutons poussoirs des capteurs DALI supportés
  • Divers objets pour contrôler les moteurs de stores

Tous les data points sont disponibles sur le serveur Web intégré sous forme d’un arbre structuré pour être affichés et modifiés dans un navigateur Web.

ldali room new2019

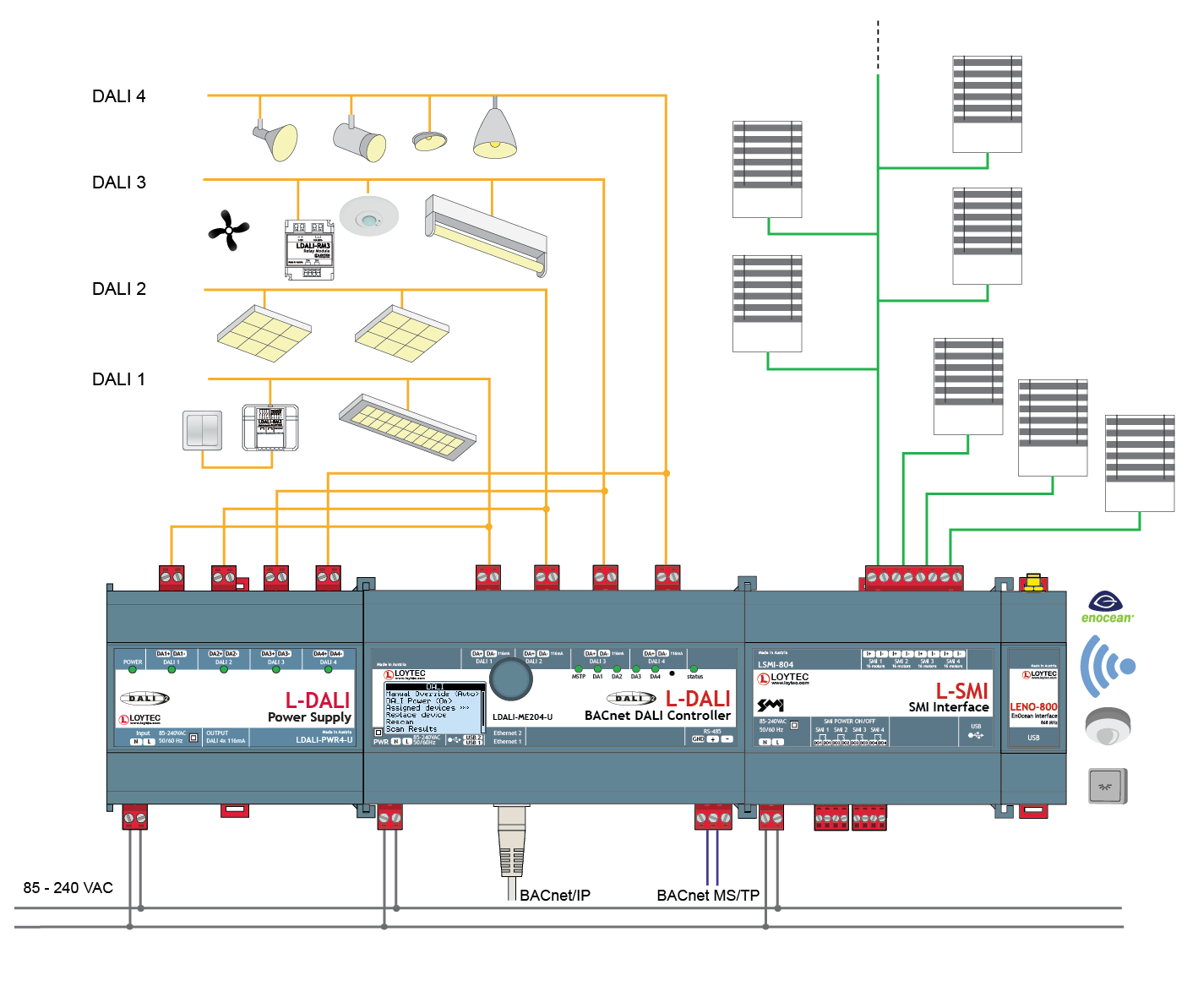

ldali BACNET plus pwr4 U lsmi804 leno rm5 bm2 01

Caractéristiques

  • Intégration DALI dans les systèmes BACnet
  • Supporte jusqu’à 64 Ballasts DALI et 16 groupes DALI par canal DALI
  • Prend en charge jusqu'à 64 périphériques d'entrée au total par canal
  • Jusqu'à 16 capteurs DALI par canal DALI sont pris en charge
  • Jusqu'à 64 modules boutons poussoirs DALI par canal DALI sont pris en charge
  • Alimentation du bus DALI intégrée
  • Opération manuelle via le bouton molette et accès local aux informations sur l’état des équipements et sur les data points via texte et symboles clairs
  • Ecran graphique rétro-éclairé 128x64
  • Serveur web natif pour la configuration des équipements
  • Paramétrage et test des équipements DALI via l’interface Web
  • Remplacement des équipements DALI sans aucun logiciel additionnel via l’écran graphique et le bouton molette si disponible
  • Des charges branchées sur le secteur peuvent être contrôlées via des modules relais LDALI‑RM5/RM6/RM8
  • ‘Constant Light Controller’ intégré
  • Fonction de contrôle des stores intégrée
  • Prend en charge les périphériques DALI-2 (Pilotes LED et périphériques d’entrée)
  • Prise en charge du contrôle de la couleur DALI (température de couleur blanche et de la couleur en RVB via le standard DT8)
  • Mode de gestion des tubes fluo neufs
  • Supporte le test périodique des éclairages de secours DALI
  • Analyseur de protocole DALI intégré
  • Conforme aux normes ANSI/ASHRAE 135‑2012 et ISO 16484‑5:2012
  • Supporte BACnet MS/TP, BACnet/IP ou BACnet/SC
  • Fonction client BACnet (Write Property, Read Property, COV Subscription)
  • Fonctionnalité B-BC (BACnet Building Controller), certifié BTL
  • Alarming, Scheduling et Trending (AST™) en local ou embarqué dans L‑WEB (logiciel complet de GTB)
  • Envoi de courriels suite à détections de pannes
  • Supporte les connexions locales et globales
  • Visualisation des pages graphiques customisées avec LWEB‑900 (GTB), LWEB‑803 (Supervision et Contrôle), ou LWEB‑802 (pour navigateur Web)
  • Stocke la documentation customisée du projet
  • Mini switch Ethernet/IP double port
  • Serveur natif OPC XML‑DA et OPC UA
  • Modbus TCP (Mâitre ou Esclave)
  • Supporte SMI (Standard Motor Interface) grâce à l’interface LSMI‑804
  • Connexion aux équipements EnOcean sans fil via l’interface LENO‑80x
  • Supporte WLAN grâce à l’interface LWLAN‑800
  • Supporte LTE avec l’interface LTE‑800
  • Modbus RTU/ASCII pour 5 équipements (LIC-MOD5 requis), 10 équipements (LIC-MOD10 requis) ou 15 équipements (LIC-MOD5 et LIC-MOD10 requis)
  • Configuration des balises Bluetooth et des services fournis par les multi-capteurs LOYTEC (LDALI-MSx-BT) : navigation intérieure, suivi des actifs (nécessite une licence LIC-ASSET) et accès à la solution multi-métiers LWEB-900

Tutoriels

L-DALI 7.4 Tutoriel - Fonctionnalités de la nouvelle version DALI

Cette vidéo fournit un aperçu détaillé des nouvelles fonctionnalités de la dernière mise à jour logicielle.

L-INX 8.0 Tutoriel - Fonctionnalités de la nouvelle version

Cette vidéo fournit un aperçu détaillé des nouvelles fonctionnalités de la dernière mise à jour logicielle.

Contrôleur DALI BACnet


LDALI-ME201-U
LDALI-ME201-UContrôleur BACnet/DALI, 1 canal DALI, alimentation intégrée DALI
Ajouter dans l'offre
Documents et logiciels
Vue 3D

LDALI-ME202-U
LDALI-ME202-UContrôleur BACnet/DALI, 2 canal DALI, alimentation intégrée DALI
Ajouter dans l'offre
Documents et logiciels
Vue 3D

LDALI-ME204-U
LDALI-ME204-UContrôleur BACnet/DALI, 4 canaux DALI, alimentation intégrée DALI
Ajouter dans l'offre
Documents et logiciels
Vue 3D

LIC-ASSET
LIC-ASSETLIC-ASSET, Add-on Software License to activate asset tracking (for LDALI-ME20x-U, LDALI-3E10x-U, LDALI-PLCx, LROC-400, LROC-401, LIOB-AIR20, LIOB-591)
Ajouter dans l'offre

LIC-MOD5
LIC-MOD5LIC-MOD10 Licence complémentaire pour activer 10 équipements Modbus (pour LDALI-ME201-U, LDALI-ME202-U, LDALI-ME204-U)
Ajouter dans l'offre
Documents et logiciels

LIC-MOD10
LIC-MOD10LIC-MOD10 Licence complémentaire pour activer 10 équipements Modbus (pour LDALI-ME201-U, LDALI-ME202-U, LDALI-ME204-U)
Ajouter dans l'offre
Documents et logiciels

LDALI-PWR1-U
LDALI-PWR1-UAlimentation DALI pour 1 canal DALI, 50mA
Ajouter dans l'offre
Documents et logiciels
Vue 3D

LDALI-PWR2-U
LDALI-PWR2-U

Alimentation DALI-2 pour 2 canaux DALI

Ajouter dans l'offre
Documents et logiciels
Vue 3D

LDALI-PWR4-U
LDALI-PWR4-U

Alimentation DALI-2 pour 4 canaux DALI

Ajouter dans l'offre
Documents et logiciels
Vue 3D

LDALI-MS2-BT
LDALI-MS2-BTMulti-capteur DALI-2 (détection de présence, capteur lux, récepteur IR, capteur de température, capteur d'humidité, 3 entrées numériques, Bluetooth), jusqu'à 12 m de hauteur de montage
Ajouter dans l'offre
Documents et logiciels
Vue 3D

LDALI-MS4-BT
LDALI-MS4-BTMulti-capteur DALI-2 (détection de présence, capteur lux, récepteur IR, capteur de température, capteur d'humidité, 3 entrées numériques, Bluetooth, objectif plat), jusqu'à 5 m de hauteur de montage
Ajouter dans l'offre
Documents et logiciels
Vue 3D

LDALI-PD1
LDALI-PD1Module Gradateur DALI à Coupure de Phase
Ajouter dans l'offre
Documents et logiciels
Vue 3D

L-RC1
L-RC1Télécommande infrarouge pour les applications d'automatisation de zone
Ajouter dans l'offre
Documents et logiciels
Vue 3D

LDALI-BM2
LDALI-BM2

Coupleur pour quatre boutons poussoirs DALI

Ajouter dans l'offre
Documents et logiciels
Vue 3D

LDALI-RM5
LDALI-RM5Module Relais DALI 10 A, Sortie Analogique 1 – 10 V
Ajouter dans l'offre
Documents et logiciels
Vue 3D

LDALI-RM6
LDALI-RM6Module Relais DALI 10 A, Sortie Analogique 1 – 10 V, “spud-mount”
Ajouter dans l'offre
Documents et logiciels
Vue 3D

LDALI-RM8
LDALI-RM8

Module Relais DALI, 8 canaux

Ajouter dans l'offre
Documents et logiciels
Vue 3D

LSMI-804
LSMI-804Standard Motor Interface pour 64 moteurs, 4 canaux SMI via USB
Ajouter dans l'offre
Documents et logiciels
Vue 3D

LWLAN-800
LWLAN-800

Interface LAN sans fil IEEE 802.11bgn

Ajouter dans l'offre
Documents et logiciels
Vue 3D

LENO-800
LENO-800

Interface EnOcean 868 MHz pour l'Europe

Ajouter dans l'offre
Documents et logiciels
Vue 3D

LENO-801
LENO-801Interface EnOcean 868 MHz pour USA/Canada
Ajouter dans l'offre
Documents et logiciels
Vue 3D

LENO-802
LENO-802

Interface EnOcean 868 MHz pour le Japon

Ajouter dans l'offre
Documents et logiciels
Vue 3D

LTE-800
LTE-800

Interface LTE

Ajouter dans l'offre
Documents et logiciels
Vue 3D

LRS232-802
LRS232-802Interface USB vers 2x RS-232
Ajouter dans l'offre
Documents et logiciels
Vue 3D

LDALI-PWM4
LDALI-PWM4PWM module, DALI, 4 x 3 A LED outputs, 24 V DC ext.
Ajouter dans l'offre
Documents et logiciels
Vue 3D

LDALI-PWM4-RGBW
LDALI-PWM4-RGBWPWM module RGBW, DALI, 4 x 3 A LED outputs, 24 V DC ext.
Ajouter dans l'offre
Documents et logiciels
Vue 3D

LDALI-PWM4-TC
LDALI-PWM4-TCPWM module tunable white, DALI, 4 x 3 A LED outputs, 24 V DC ext.
Ajouter dans l'offre
Documents et logiciels
Vue 3D
