Les Automates Serveurs L-INX de référence LINX-153 et LINX-154 sont des contrôleurs programmables puissants et peuvent être programmés avec L-STUDIO. Ils peuvent héberger des pages graphiques customisées et interagir avec des E/S grâce aux modules L‑IOB via LIOB‑Connect, LIOB‑FT, ou LIOB‑IP. Le LINX-154 ne peut être étendu qu’avec des LIOB IP. Des actions locales et des forçages peuvent s’effectuer avec le bouton molette et l’écran rétro-éclairé (128x64 pixels). Les informations sur l’automate et ses data points sont affichées sur l’écran grâce à des symboles et des chaînes de caractères.

Ces automates puissants permettent une connectivité pour intégrer en même temps les technologies CEA‑709 (LonMark), BACnet, KNX, Modbus, et M‑Bus. Les systèmes LonMark peuvent être intégrés via IP‑852 (Ethernet/IP) ou TP/FT‑10. L’intégration BACnet se fait avec BACnet/IP (Ethernet/IP) ou BACnet MS/TP (RS‑485). Les automates LINX‑153 possèdent une interface native de type Remote Network Interface (RNI) pour accéder au canal TP/FT‑10 sur le boitier via Ethernet/IP. Les automates LINX‑153 possèdent deux routeurs intégrés, dont un routeur IP‑852 et un routeur BACnet/IP vers MS/TP incluant les fonctionnalités BBMD de même que Slave-Proxy pour permettre les mêmes fonctionnalités que les L-IP correspondants.

Les LINX‑153 et LINX‑154 possèdent le profil BACnet Building Controller (B-BC) et sont certifiés BTL. De plus, les serveurs d’automation L‑INX permettent également une connectivité KNXnet/IP (LINX-153 uniquement) et Modbus TCP via Ethernet/IP et une connectivité Modbus RTU/ASCII via RS‑485. L’intégration des équipements M‑Bus et KNX TP1 (LINX-153 uniquement) se fait avec des interfaces optionnelles.

La fonctionnalité de passerelle permet en même temps des échanges de données entre toutes les technologies de communication disponibles dans le produit. Des data points de différentes technologies peuvent être reliés à travers des connexions locales à l’automate. Les liens entre des data points de différentes technologies distribués derrière des automates différents sont qualifiés de connexions globales. Les serveurs d’automation L‑INX supportent la notion de Smart Auto- Connect™ – qui consiste en une génération automatique des connexions dans le but de réduire les temps de conception et de mise en route. Tous les data points, quelque soit leur provenance et leur technologie, sont automatiquement transposés en data points au format OPC XML-DA et OPC UA.

Chaque Automate Serveur L‑INX possède deux ports Ethernet. Il peut être soit configuré pour utiliser le switch interne dans le but d’interconnecter les deux ports soit il peut être configuré pour opérer sur deux réseaux IP séparés.

Dans le cas d’une configuration pour deux réseaux IP séparés, un des ports peut être connecté à un WAN (Wide Area Network) avec la sécurité (HTTPS) validée pendant que le second port pourra être connecté à un port non sécurisé (LAN) où les protocoles standards comme BACnet/IP, LON/IP, ou Modbus TCP seront présents. Ces produits possèdent également un pare-feu pour isoler certains protocoles ou services sur chacun des deux réseaux. La fonction VPN intégrée permet une configuration VPN simple et un accès sécurisé aux sites distants. L’interface LTE-800 permet un accès sans fil à des sites distants via un opérateur mobile.

Par l’utilisation du switch interne, il est possible de construire une topologie en ligne de type daisy chain possédant jusqu’à 20 équipements, ce qui réduit forcément les coûts d’installation. Le fait d’avoir un switch permet également la mise en place d’une installation Ethernet redondante (topologie en anneau), ce qui augmente la fiabilité. Cette possibilité de redondance sur Ethernet est rendue possible grâce au protocole RSTP : Rapid Spanning Tree Protocol, qui est désormais supporté par la plupart des switch.

Les produits L‑INX possèdent les fonctions AST™(Alarming, Scheduling et Trending) et peuvent être intégrés parfaitement dans le système L‑WEB.

Intégration IoT

La technologie IoT (Node.js) permet de connecter le système à presque tous les services du cloud, que ce soit pour remonter des données historiques dans des applications d'analyse, délivrer des messages d'alarme aux services de traitement des alarmes ou aux composants du système de contrôle via un service cloud (Par exemple, des programmes horaires basés sur des calendriers Web ou des systèmes de réservation). Il est également possible de traiter des informations disponibles sur Internet, telles que des données météorologiques dans le cadre d'un contrôle basé sur les prévisions. Enfin, le noyau JavaScript permet également d’implémenter des protocoles série sur des équipements non standards dans le contrôle des installations industrielles ou tertiaires.



L-INX Installation Picture

Caractéristiques

  • Programmable avec L‑STUDIO IEC 61131‑3 et IEC 61499
  • Programmable avec L‑LOGICAD
  • Contrôleur de zone allant jusqu’à 8 segments
  • Entrées et sorties physiques avec les modules d’E/S L‑IOB (LIOB‑11x, LIOB‑15x, et LIOB‑45x/55x pour LINX-153) (LIOB‑45x/55x pour LINX-154)
  • Ecran graphique rétro-éclairé 128x64
  • Accès local et à distance aux informations sur l’état de l’automate et sur ses data points
  • Opérations manuelles via le bouton molette ou le client VNC
  • Alarming, Scheduling et Trending (AST™)
  • Support Node.js pour une intégration IoT facile (ex : Calendrier
    Google, Alexa & ses amis, équipement multimédia,…)
  • Envoi de courriels en fonction des événements
  • Objets mathématiques pour lancer des calculs sur les data points
  • Héberge des pages graphiques customisées
  • Visualisation des pages graphiques customisées avec LWEB‑900 (GTB), LWEB‑803 (Supervision et Contrôle), ou LWEB‑802 (pour navigateur Web)
  • Serveur natif OPC XML-DA et OPC UA
  • Switch deux ports ou ports Ethernet séparés
  • Accès aux statistiques réseaux
  • Conforme aux normes ANSI/ASHRAE–135‑2012 et ISO 16484‑5:2012
  • Supporte BACnet MS/‌TP ou BACnet/IP
  • Fonction client BACnet (Write Property, Read Property, COV Subscription)
  • Configuration du client BACnet avec l’outil de configuration (scan et import EDE)
  • Fonctionnalité B-BC (BACnet Building Controller), certifié BTL
  • Conforme avec les normes CEA‑709, CEA‑852, et ISO/‌IEC 14908 (Système LonMark)
  • Supporte TP/FT‑10 (LINX-153 uniquement)
  • Supporte les NVs statiques ou créées dynamiquement
  • Supporte les user-defined NVs (UNVTs) et les Configuration Properties (SCPTs, UCPTs)
  • Remote Network Interface (RNI) avec 2 interfaces réseaux multiplexées MNI (LINX-153 uniquement)
  • Routeur BACnet/IP vers BACnet MS/TP comprenant BBMD et la fonction Slave-Proxy (LINX‑153 uniquement)
  • Routeur IP‑852 vers TP/FT‑10 intégré (LINX-153 uniquement)
  • KNXnet/IP, connexion vers KNX TP1 avec une interface LKNX‑300 (LINX-153 uniquement)
  • M‑Bus Maître conforme à EN 13757-3, connexion via un convertisseur M‑Bus optionnel (L‑MBUS20 ou L‑MBUS80)
  • Fonctions passerelles incluant Smart Auto-Connect™
  • Modbus TCP et Modbus RTU/ASCII (Maître ou Esclave)
  • Serveur Web intégré pour la configuration des équipements et le monitoring des data points
  • Configurable via TP/FT‑10 (LINX-153 uniquement), ou Ethernet/IP
  • Connexion aux équipements EnOcean sans fil via l’interface LENO‑80x (LINX-153 uniquement)
  • Supporte SMI (Standard Motor Interface) grâce à l’interface LSMI‑80x (LINX-153 uniquement)
  • Supporte MP-Bus grâce à l’interface LMPBUS‑804 (LINX-153 uniquement)
  • Supporte WLAN grâce à l’interface LWLAN‑800
  • Supporte LTE grâce à l’interface LTE‑800
  • Stocke la documentation projet utilisateur

Tutoriels



Features of L-INX 7.6 Release [LINX 7.6]

This video presents some new features of the L-INX 7.6 Release.

How to create schedulers (CEA-709) [A001]

How to create schedulers (CEA-709) [A001]

This tutorial describes how to create schedulers on an L-VIS Touch Panel with the configuration tool L-VIS Configurator.

How to create a calendar including exception days (CEA-709) [A002]

This tutorial describes how to create a calendar including exception days on an L-VIS Touch Panel with the configuration tool L-VIS Configurator.

How to operate a scheduler on the web interface of a L-INX Automation Server [A004]

This tutorial describes how to use the Web UI of the L-INX Automation Server.

How to create a remote scheduler (CEA-709) [A005]

This tutorial describes how to create a remote scheduler on the L-INX Automation Server with the configuration tool NL220 LonWorks© Manager.

How to create alarms (CEA-709) [A006]

This tutorial describes how to create alarms on the L-INX Automation Server with the configuration tool L-INX Configurator.

How to use e-mail configuration [A007]

This tutorial describes how to configure the L-INX Automation Server with the configuration tool L-INX Configurator.

How to create trend objects [A008]

This tutorial describes how to create trend objects on the L-INX Automation Server with the configuration tool L-INX Configurator.

How to create schedulers on BACnet devices [A201]

This tutorial describes how to create schedulers on BACnet devices on the L-INX Automation Server with the configuration tool L-INX Configurator.

How to create a calendar on BACnet devices [A202]

This tutorial describes how to create a calendar on the L-INX Automation Server with the configuration tool L-INX Configurator.

How to create a remote scheduler on BACnet devices [A205]

This tutorial describes how to create a remote scheduler on the L-INX Automation Server with the configuration tool L-INX Configurator.

How to create alarms on BACnet devices [A206]

This tutorial describes how to create alarms on the L-INX Automation Server with the configuration tool L-INX Configurator.

How to create static network variables [B001]

This tutorial describes how to create static network variables on the L-INX Automation Server with the configuration tool L-INX Configurator.

How to create dynamic network variables [B002]

This tutorial describes how to create dynamic network variables on the L-INX Automation Server with the configuration tool NL220 LonWorks© Manager.

How to create network variables by using LNS scan [B003]

This tutorial describes how to create network variables by using LNX scan on the L-INX Automation Server with the configuration tool L-INX Configurator.

How to create network variables by using network scan [B004]

This tutorial describes how to create network variables by using network scan on the L-INX Automation Server with the configuration tool L-INX Configurator.

How to import network variables by using CSV file import [B005]

This tutorial describes how to import network variables by using CSV file import on the L-INX Automation Server with the configuration tool L-INX Configurator.

How to import extern network variables (LNS scan or network scan) [B006]

This tutorial describes how to import extern network variables on the L-INX Automation Server with the configuration tool L-INX Configurator.

How to create network variables by using Filter Templates [B007]

This tutorial describes how to create network variables by using Filter Templates on the L-INX Automation Server with the configuration tool L-INX Configurator.

Manual creation of BACnet Server Objects [B201]

This tutorial describes how to create BACnet Server Objects manually on the L-INX Automation Server with the configuration tool L-INX Configurator.

How to create client mappings using network scan [B202]

This tutorial describes how to create client mappings using network scan on the L-INX Automation Server with the configuration tool L-INX Configurator.

How to create client mappings using EDE file import [B203]

This tutorial describes how to configure the L-INX Automation Server with the configuration tool L-INX Configurator.

Quick start scenario creating an L-WEB project [W001]

This tutorial describes how to create an L-WEB project and configure the L-INX Automation Server with the configuration tool L-INX Configurator.

A quick start scenario creating an L-WEB database [W002]

This tutorial describes how to create a database with the LWEB Server and the configuration tool L-INX Configurator on the example of configuring the L-INX Automation Server.

How to create data points using M-Bus Network Scan [L001]

This tutorial describes how to create data points using M-Bus Network Scan on the L-INX Automation Server with the configuration tool L-INX Configurator.

How to create and use M-Bus device templates [L002]

This tutorial describes how to create and use M-Bus device templates on the L-INX Automation Server with the configuration tool L-INX Configurator.

LINX-153/154 Automate Serveur Produits


LINX-153
LINX-153Automate Serveur BACnet & CEA-709 avec LIOB-Connect et programmation 61131-3 dans L-STUDIO
Ajouter dans l'offre
Documents et logiciels
Vue 3D

LINX-154
LINX-154BACnet Automation Server avec 4 RS-485 canaux
Ajouter dans l'offre
Documents et logiciels
Vue 3D

L-LOGICAD-LINX
L-LOGICAD-LINXLicence unique pour activer un runtime L-LOGICAD sur un LINX (uniquement pour les équipements LINX-215)
Ajouter dans l'offre
Documents et logiciels

LIOB-A2
LIOB-A2

Adaptateur L-IOB 2 pour séparer le bus LIOB-Connect en utilisant des câbles 4-fils

Ajouter dans l'offre
Documents et logiciels
Vue 3D

LIOB-A4
LIOB-A4

Adaptateur L-IOB 4 pour séparer le bus LIOB-Connect en utilisant des câbles réseau RJ45

Ajouter dans l'offre
Documents et logiciels
Vue 3D

LIOB-A5
LIOB-A5

Adaptateur L-IOB 5 pour terminer le bus LIOB-Connect

Ajouter dans l'offre
Documents et logiciels
Vue 3D

LIOB-100
LIOB-100

Module d'E/S LIOB-Connect: 8 UI, 2 DI, 2 AO, 9 DO (5 x Relais 6 A, 4 x Triac 0,5 A)

Ajouter dans l'offre
Documents et logiciels
Vue 3D

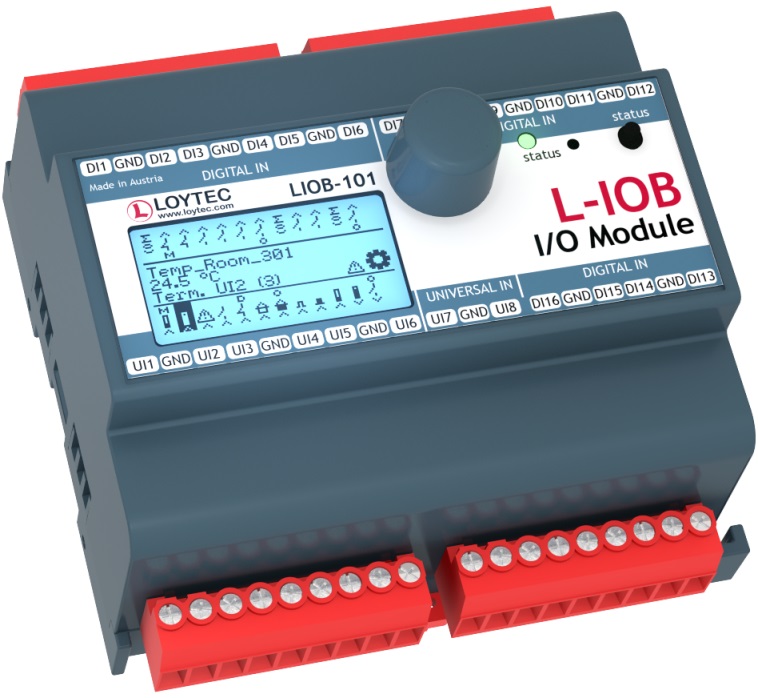

LIOB-101
LIOB-101

Module d'E/S LIOB-Connect: 8 UI, 16 DI

Ajouter dans l'offre
Documents et logiciels
Vue 3D

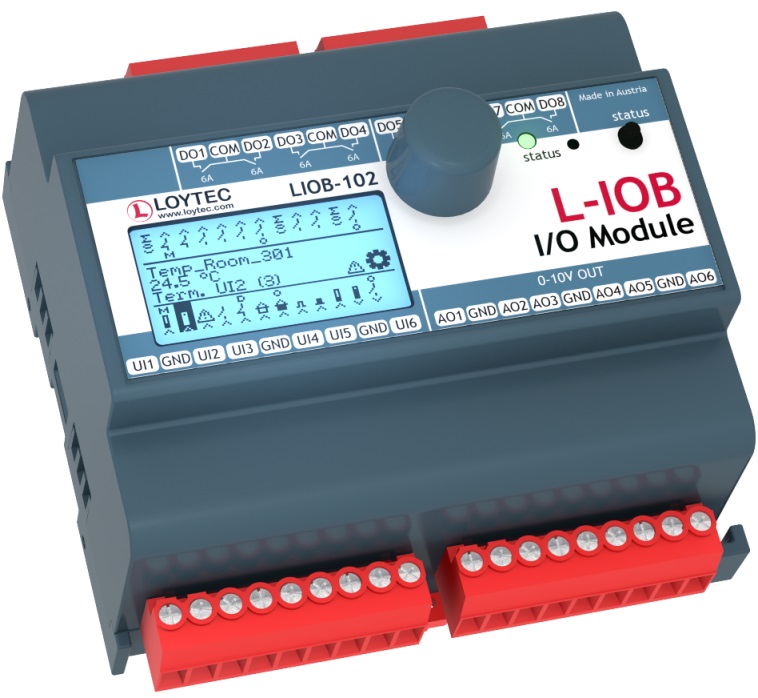

LIOB-102
LIOB-102

Module d'E/S LIOB-Connect: 6 UI, 6 AO, 8 DO (8 x Relais 6A)

Ajouter dans l'offre
Documents et logiciels
Vue 3D

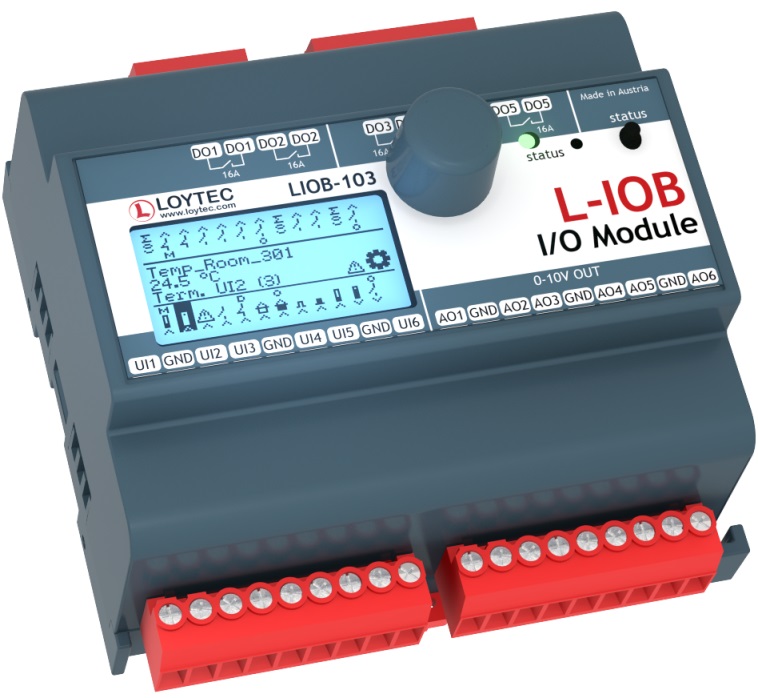

LIOB-103
LIOB-103Module d'E/S LIOB-Connect: 6 UI, 6 AO, 5 DO (5 x Relais 16A)
Ajouter dans l'offre
Documents et logiciels
Vue 3D

LIOB-110
LIOB-110LIOB-Connect I/O Module: 20 Universal I/O (IO)
Ajouter dans l'offre
Documents et logiciels
Vue 3D

LIOB-112
LIOB-112LIOB‑Connect I/O Module: 40 Universal I/O (12 optionally with 4-20 mA Current Output)
Ajouter dans l'offre
Documents et logiciels
Vue 3D

LIOB-150
LIOB-150

Module d'E/S LIOB-FT: 8 UI, 2 DI, 2 AO, 8 DO (4 x Relais 6A, 4 x Triac 1A)

Ajouter dans l'offre
Documents et logiciels
Vue 3D

LIOB-151
LIOB-151

Module d'E/S LIOB-FT: 8 UI, 12 DI

Ajouter dans l'offre
Documents et logiciels
Vue 3D

LIOB-152
LIOB-152

Module d'E/S LIOB-FT: 6 UI, 6 AO, 8 DO (8 x Relais 6A)

Ajouter dans l'offre
Documents et logiciels
Vue 3D

LIOB-153
LIOB-153

Module d'E/S LIOB-FT: 6 UI, 6 AO, 5 DO (4 x Relais 16A, 1 x Relais 6A)

Ajouter dans l'offre
Documents et logiciels
Vue 3D

LIOB-154
LIOB-154

Module d'E/S LIOB-FT: 7 UI, 4 AO, 7 DO (5 x Relais 6A, 2 x Triac 1A), 1 capteur de pression

Ajouter dans l'offre
Documents et logiciels
Vue 3D

LIOB-450
LIOB-450

Module d'E/S LIOB-IP852: 8 UI, 2 DI, 2 AO, 8 DO (4 x Relais 6A, 4 x Triac 1A)

Ajouter dans l'offre
Documents et logiciels
Vue 3D

LIOB-451
LIOB-451

Module d'E/S LIOB-IP852: 8 UI, 12 DI

Ajouter dans l'offre
Documents et logiciels
Vue 3D

LIOB-452
LIOB-452

Module d'E/S LIOB-IP852: 6 UI, 6 AO, 8 DO (8 x Relais 6A)

Ajouter dans l'offre
Documents et logiciels
Vue 3D

LIOB-453
LIOB-453

Module d'E/S LIOB-IP852: 6 UI, 6 AO, 5 DO (4 x Relais 16A, 1 x Relais 6A)

Ajouter dans l'offre
Documents et logiciels
Vue 3D

LIOB-454
LIOB-454

Module d'E/S LIOB-IP852: 7 UI, 4 AO, 7 DO (5 x Relais 6A, 2 x Triac 1A), 1 capteur de pression

Ajouter dans l'offre
Documents et logiciels
Vue 3D

LIOB-550
LIOB-550

Module d'E/S LIOB-BIP: 8 UI, 2 DI, 2 AO, 8 DO (4 x Relais 6A, 4 x Triac 1A)

Ajouter dans l'offre
Documents et logiciels
Vue 3D

LIOB-551
LIOB-551

Module d'E/S LIOB-BIP: 8 UI, 12 DI

Ajouter dans l'offre
Documents et logiciels
Vue 3D

LIOB-552
LIOB-552

Module d'E/S LIOB-BIP: 6 UI, 6 AO, 8 DO (8 x Relais 6A)

Ajouter dans l'offre
Documents et logiciels
Vue 3D

LIOB-553
LIOB-553

Module d'E/S LIOB-BIP: 6 UI, 6 AO, 5 DO (4 x Relais 16A, 1 x Relais 6A)

Ajouter dans l'offre
Documents et logiciels
Vue 3D

LIOB-554
LIOB-554

Module d'E/S LIOB-BIP: 7 UI, 4 AO, 7 DO (5 x Relais 6A, 2 x Triac 1A), 1 capteur de pression

Ajouter dans l'offre
Documents et logiciels
Vue 3D

LPOW-2415A
LPOW-2415A

Alimentation LIOB‑Connect, 24 V DC, 15 W

Ajouter dans l'offre
Documents et logiciels
Vue 3D

LPOW-2415B
LPOW-2415B

Alimentation avec connecteur 24 V DC, 15 W

Ajouter dans l'offre
Documents et logiciels
Vue 3D

LPOW-2460B
LPOW-2460BAlimentation avec connecteur 24 V DC, 60W
Ajouter dans l'offre
Documents et logiciels
Vue 3D

L-MBUS20
L-MBUS20

Convertisseur de signal M-Bus pour 20 produits M-Bus

Ajouter dans l'offre
Documents et logiciels
Vue 3D

L-MBUS80
L-MBUS80

Convertisseur de signal M-Bus pour 80 produits M-Bus

Ajouter dans l'offre
Documents et logiciels
Vue 3D

LKNX-300
LKNX-300

Interface KNX pour connecter des produits KNX-TP1

Ajouter dans l'offre
Documents et logiciels
Vue 3D

LENO-800
LENO-800

Interface EnOcean 868 MHz pour l'Europe

Ajouter dans l'offre
Documents et logiciels
Vue 3D

LENO-801
LENO-801Interface EnOcean 868 MHz pour USA/Canada
Ajouter dans l'offre
Documents et logiciels
Vue 3D

LENO-802
LENO-802

Interface EnOcean 868 MHz pour le Japon

Ajouter dans l'offre
Documents et logiciels
Vue 3D

LWLAN-800
LWLAN-800

Interface LAN sans fil IEEE 802.11bgn

Ajouter dans l'offre
Documents et logiciels
Vue 3D

LMPBUS-804
LMPBUS-804MP-Bus interface pour 16 équipements par canal, jusqu’à 4 canaux
Ajouter dans l'offre
Documents et logiciels
Vue 3D

LSMI-800
LSMI-800Standard Motor Interface pour 16 moteurs via EXT port
Ajouter dans l'offre
Documents et logiciels
Vue 3D

LSMI-804
LSMI-804Standard Motor Interface pour 64 moteurs, 4 canaux SMI via USB
Ajouter dans l'offre
Documents et logiciels
Vue 3D

LRS232-802
LRS232-802Interface USB vers 2x RS-232
Ajouter dans l'offre
Documents et logiciels
Vue 3D
