L‑DALI控制器是多功能裝置,結合燈光控制、遮陽簾控制與BACnet 和DALI(Digital Addressable Lighting Interface)系統的閘道器功能。搭配AST功能(警報、排程、趨勢紀錄)與e-mail通知,讓L‑DALI控制器成為DALI燈光系統的完美解決方案並且平順的整合到BACnet網路。

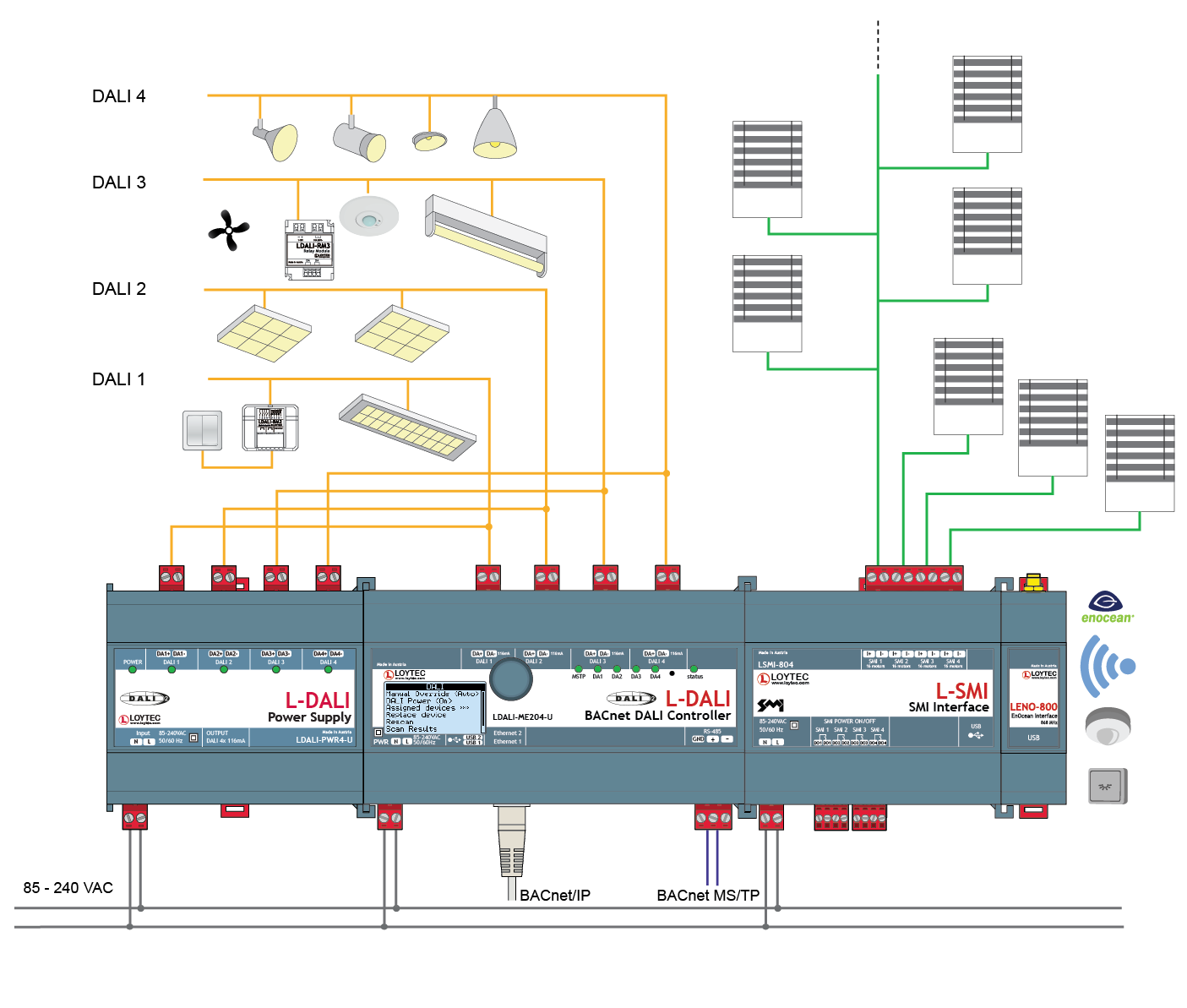

DALI 網路介面
L-DALI 控制器在DALI網路中扮演主控(Master)的角色,可與LDALI-2多感測器與按鈕在多主控的模式下互動。針對 BACnet系統的 L-DALI 產品系列具備 1、2或 4 個獨立的 DALI 通道。每個 DALI 通道多達 64 個基於 DALI 的燈具,則可以各別或透過 16 個群組來加以控制。所有燈具皆可監控燈泡(管)或鎮流器之故障。此外,每個DALI通道可以支援最多64個DALI-2輸入設備。每個輸入設備可搭配按壓開關、滑桿、人員佔用和照度感測器。
內建DALI通道電源
所有 L-DALI 型號都配備內建 DALI 通道電源。LDALI-ME201-U/LDALI-ME202-U 可為其 DALI所有 L-DALI 型號都配備內建 DALI 通道電源。LDALI-ME201-U 可為其 DALI通道,提供 230 mA 的保證電流,LDALI-ME204-U 則可為每一通道提供 116mA電流。對於 LDALI-ME204-U 而言,可添加外部 DALI 通道電源,將電流加至 232 mA。外部電源最多可用於四個 DALI 通道。內建DALI匯流排電源可以透過網頁或LCD開關。由於採用交換式電源供應,這些裝置可處理 85-240V AC,50/60 Hz 的輸入電壓。
BACnet/IP連線能力
L‑DALI控制器功能可以使用BACnet/IP, BACnet/SC 或BACnet MS/TP(L‑DALI ME204)連接BACnet網路。也具備透過全域連線執行資料交換、AST(警報、排程、趨勢紀錄)、e-mail通知與完整的L‑WEB整合功能。
此外,L‑DALI控制器具備2個Ethernet 連接埠,並內建Ethernet Switch 功能。
物聯網整合
物聯網功能(Node.js)可以讓系統連接到幾乎所有的雲端服務,用於將歷史資料上傳到分析性服務,或向警報處理服務發送警報訊息,或經由雲端服務(例如,根據網路日曆或預訂系統所作的排程),操作部分的控制系統。也可處理像是氣象資訊等的預測性控制中的網際網路資訊。最後,JavaScript 核心也允許將串行協定運用在非標準設備上。
本機端操作與覆寫
L-DALI控制器內建背光顯示器(128 x 64)與旋鈕可提供本機端操作。使用本機端操作時,維護工作(DALI裝置更換、燒機模式…等)可以不使用其它軟體工具,直接進行。
恆光控制
內建的恆光控制器功能可以與DALI及BACnet裝置搭配。可依據是否在場(Presence)及亮度(Lux)條件,設定多種燈光控制策略。幾個參數就可以執行幾乎所有狀況下的恆光控制。
遮陽簾控制與恆光控制之互動
整合式的遮陽簾控制器應用,可對經由 SMI 介面連接的遮陽簾,進行智慧控整合式的遮陽簾控制器應用,可對經由 SMI 介面連接的遮陽簾,進行智慧控制 (需 LSMI-804)。根據太陽位置,可利用主動式板條控制及板條調整,提供有效的遮陽及防眩保護。能源效率之確保乃是藉由佔用偵測連動遮陽來達成的。若房間未被佔用,則 L-DALI 控制器會依據温度要求而打開或關閉遮陽簾。這樣便得以在冬季時使用太陽熱能以加熱,而在夏季時關閉遮陽簾以遮蔽太陽,降低冷卻負荷。
房間或區域的遮陽簾及照明控制應用,是可以有選擇性的進行連接的。由房間或區域的遮陽簾及照明控制應用,是可以有選擇性的進行連接的。由於兩種應用均得以控制房間照明,使得此一完備做法足可確保最大之舒適及能效。除了恆光和遮陽控制,任何數學計算和函式或邏輯運算(布林代數)可以在裝置上建立並處理所有可用資料點。
使用網頁介面設定裝置
設定、使用、參數化已連接的DALI裝置,可透過內建的網頁伺服器完成。
EnOcean, OPC 以及 Modbus
EnOcean 感測器和按鈕可以經由可選的L-ENO EnOcean 介面來予EnOcean 感測器和按鈕可以經由可選的L-ENO EnOcean 介面來予以整合。L-DALI 若與既有的 SCADA 解决方案併用,則所有的執行時值 (run-time values) 及參數均可經由 BACnet, OPC(XML/DA以及 UA)及 Modbus TCP 進行存取。LIC-MOD5授權可以最多連接5個 Modbus RTU(RS-485) 設備。Modbus RTU (RS-485) 可連接 5、10 或 15 個設備,可支援的設備數量取決於啟用的授權數量(LIC-MOD5、LIC-MOD10 或兩者)。

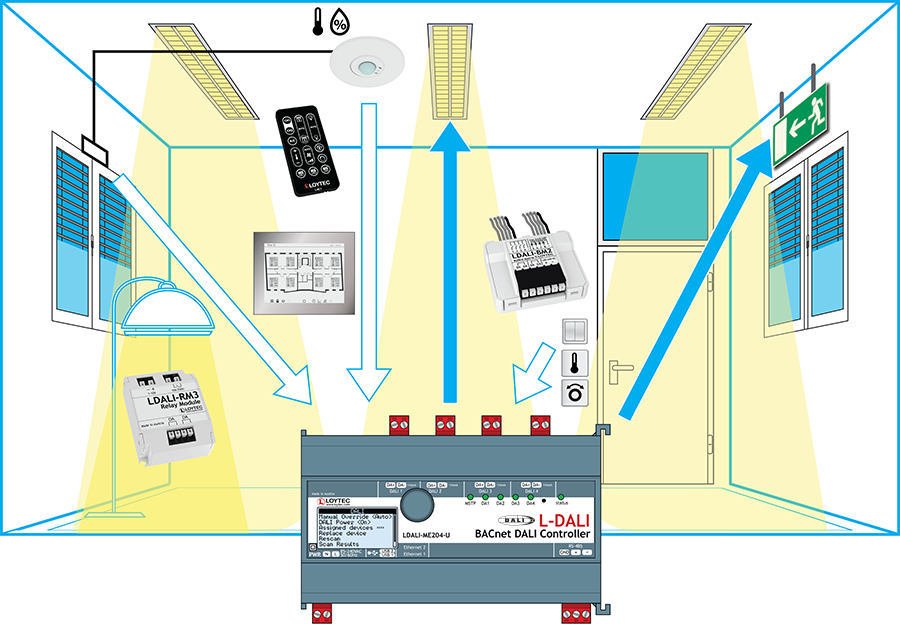

進階DALI功能
- DALI感測器
L‑DALI支援DALI多重感測器,用於人員偵測(Presence Detection)與亮度偵測。除了DALI多重感測器LDALI‑MS2,其他製造商的DALI感測器可以從已測試清單中選擇。 - DALI按鈕
對於手動操作,可以將 DALI-2 按鈕耦合器(如 LDALI-BM2,DALI-2 操對於手動操作,可以將 DALI-2 按鈕耦合器(如 LDALI-BM2,DALI-2 操作面板和 IR 遙控器)整合到系統中。它們的功能可單獨設定。除了通過DALI 控制照明(調光、場景調用...等),與通過 SMI(上、下...等)控制遮陽外,按鈕觸動後所引發的事件,也可以在建築物網路中傳播,並觸發其他非照明的大樓自動化功能。依據IEC62386-332,支援按鈕的回饋功能。 - DALI繼電器模組
電網中的標準負載,可經由使用 DA L I 繼電器模組而控制,如電網中的標準負載,可經由使用 DA L I 繼電器模組而控制,如LDALI-RM5, LDALI-RM6 或 LDALI-RM8。 - DALI色彩控制
L-DALI 允許經由色彩控制功能(DT8),控制 DALI 燈具。同時支援可調L-DALI 允許經由色彩控制功能(DT8),控制 DALI 燈具。同時支援可調式白色(Tc)和完整 RGB 顏色控制(RGBWAF 和 xy 坐標)。燈光顏色可自動,手動(例如按鈕)或經由網路自動更改。 - 自動日光燈燒機運作(Auto Burn-In for Fluorescent Lamps)
日光燈必需能夠以100%的亮度運作100小時之後,才能夠減低亮度(Dimmed)。這個燒機流程由L‑DALI監控每一個燈具。經過100小時的燒機時間之後,燈具的恆光控制才能啟動。 - 自動緊急燈光系統測試(Automatic Test of Emergency Lighting Systems)
DALI 緊急照明系統以 IEC 62386-202 為基礎,在此系統中 LDALI 可用於測DALI 緊急照明系統以 IEC 62386-202 為基礎,在此系統中 LDALI 可用於測試系統。測試結果可加以記錄。 - 提供重要運作參數(Provision of Important Operational Parameters)
為了燈光系統的最佳系統透明度需要,L‑DALI可以紀錄每盞燈的運作時間(小時),並對應到能源使用資料。 - 使DALI裝置替換更簡單(DALI Device Replacement made Easy)
故障的DALI安定器,可以透過L‑DALI控制器(LCD與旋鈕)或網頁介面替換。不需其他軟體工具。
平順整合BACnet與DALI系統
L‑DALI控制器將DALI資訊對應到BACnet 物件進行DALI安定器的控制與狀態顯示L‑DALI在DALI網路中,扮演DALI-Master的角色在多重Master的模式下,與選取的DALI多重感測器互動。
BACnet介面
支援下列BACnet伺服器物件:
• 類比輸出物件可控制 DALI 鎮流器,群組以及通道。
• 多態輸出物件可進行 DALI 群組及通道的場景控制
• 類比輸入物件可自 DALI 鎮流器,群組以及通道提供反饋。
• 類比輸入物件可自 DALI 鎮流器,群組以及通道提供狀態資訊。
• 累加器物件提供 DALI 群組及通道之預估能源消耗
• 多態輸出物件向 DALI 鎮流器,群組及通道發出命令(啟動/停止緊急測 試或燒機,更改色溫,等等)。
• 類比輸入物件,提供緊急鎮流器及群組的電池狀態。
• 模擬輸入物件提供源自所支援 DALI 感測器之照度資訊 (LDALI-MS2:提供額外的溼度與溫度資訊。)
• 二進制輸入對象提供來自支持的DALI傳感器的佔用信息
• 迴圈物件提供恆光控制器之功能
• 數位輸入物件則可藉由所支援的 DALI 按鈕提供按鍵資訊
• 不同的物件可控制遮陽簾
所有資料點可以在網路伺服器的樹狀結構中顯示及變更數值。
功能
- DALI 整合到 BACnet 網路
- 每個 DALI 通道最多可支援 64 個 DALI 鎮流器以及 16 個 DALI 群組
- 每個DALI 通道最多64 個輸入裝置
- 每個DALI通道最多16 個DALI感測器
- 每個DALI 通道最多64個DALI按壓開關
- 整合式 DALI 滙流排供電
- 使用旋鈕手動操作,並以明文及符號型式,存取本地端裝置 狀態及資料點資訊。
- 128×64 背光圖形顯示
- 內建網頁伺服器以供裝置配置
- 經由網頁介面測試分配 DALI 裝置
- 經由 LCD 和旋鈕,無需額外軟體工具即可替換 DALI 裝置
- 支援電網內的標準負載控制,經由 LDALI-RM5/RM6/RM8 繼 電器模組
- 整合式恆光控制器
- 整合式遮陽簾控制器
- 支援 DALI-2 裝置(驅動和輸入裝置)
- DALI‑2 認證 (相容於IEC 62386‑101與IEC 62386‑103)
- 支援 DALI 色彩控制(DT8 可調白色與全色控制)
- 支援燈泡(管)燒機模式
- 支援定期測試 DALI 緊急照明燈光
- 內建 DALI 協議分析器
- 相容於 ANSI/ASHRAE 135‑2012 以及 ISO 16484‑5:2012 標 準
- 支援 BACnet/IP, BACnet/SC 或 BACnet MS/TP
- BACnet 客戶端功能(寫入屬性,讀取屬性,COV 訂閱)
- B-BC(BACnet 樓宇控制器)功能,BTL 認證
- 警報、排程及趨勢(AST™)於本地端或嵌入 L-WEB(樓宇管 理)
- 事件驅動的電子郵件通知
- 支援本地及全域連線
- 內建 OPC XML-DA 以及 OPC UA 伺服器
- 儲存客製圖形頁面
- 經由 LWEB-900(樓宇管理)、LWEB-803(監控)或 LWEB-802 (網頁瀏覽器)即可達成客製圖形頁面之可視化
- 儲存使用者定義的專案文件
- 雙交換或分離式乙太網路埠
- Modbus TCP (主控或從屬)
- 支援 SMI(標準馬達介面),經由 LSMI-804
- 藉由 LENO-80x 介面連接到 EnOcean 無線裝置
- 支援 WLAN,經由 LWLAN-800 介面
- 支援 LTE,經由 LTE-800 介面
- Modbus RTU/ASCII 可連接5 個設備( 需要LIC-MOD5)、10 個設備(需要LIC-MOD10)或 15 個設備(需要LIC-MOD5 和 LIC-MOD10)
- 可配置的藍牙信標和服務:室內導航、資產追蹤(需要 LICASSET 授權)及LWEB-900 房間控制解決方案
教程
L-DALI 7.4 版 教程 – DALI 新版本的功能特色
這個視頻提供最新韌體版本若干新增功能的詳細全覽。
Features of L-INX 8.0 Release
This video presents several features of the new firmware.
L-DALI: BACnet/DALI 控制器 產品 | |
LDALI-ME201-U | |
BACnet/IP的BACnet/DALI控制器, 1個DALI通道, 整合DALI電源供應器 | |
將此產品加入報價清單 LDALI-ME201-U 相關文件與軟體 | |

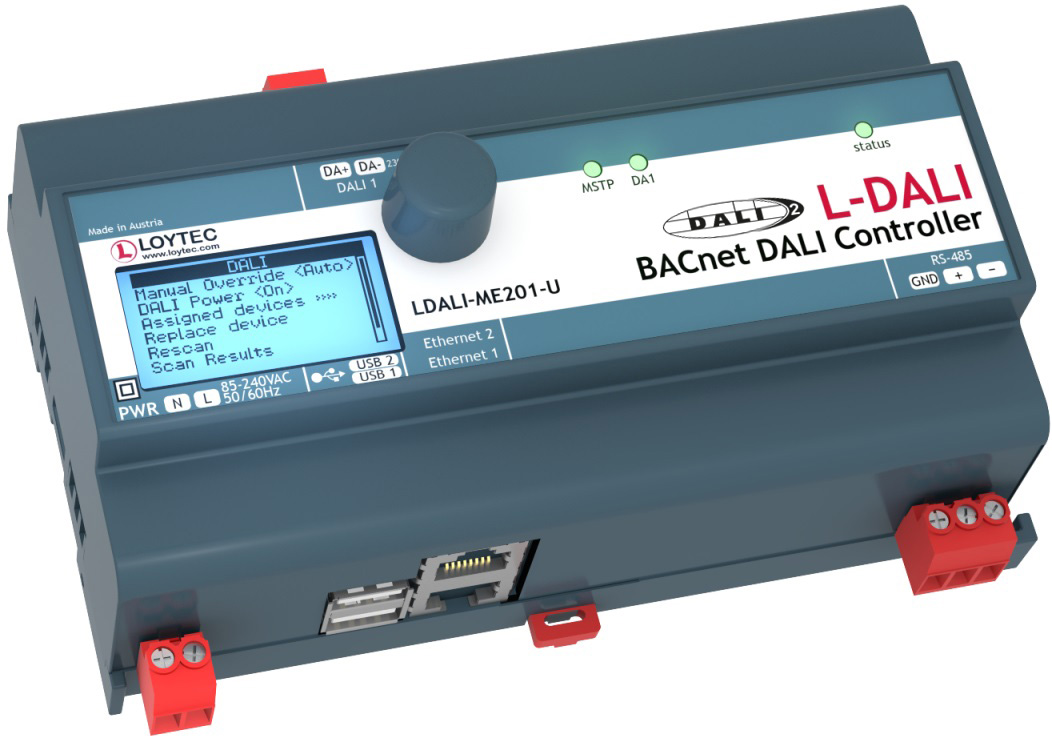

LDALI-ME201-U的3D視圖 | |
69c7fd0035f244968c70dea703249cfa | |
LDALI-ME202-U | |
BACnet/IP的BACnet/DALI控制器, 2個DALI通道, 整合DALI電源供應器 | |
將此產品加入報價清單 LDALI-ME202-U 相關文件與軟體 | |

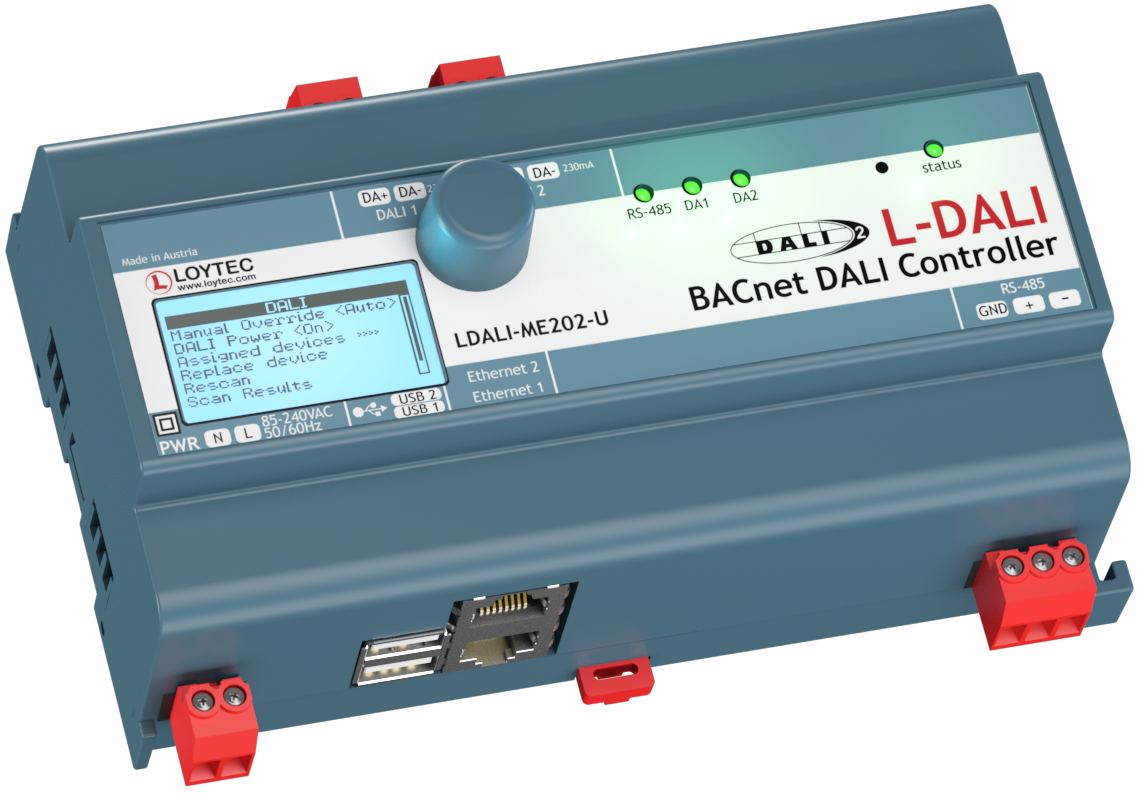

LDALI-ME202-U的3D視圖 | |
