L-IOB Adapter


Inhalt

Die LIOB-A2/A4 Adapter können zur Erweiterung des LIOB-Connect Busses sowie zum Anschluss an eine externe Stromversorgung verwendet werden.

Der LIOB-A5 Adapter ist ein Abschlusswiderstand des LIOB-Connect Busses am Ende des letzten Segments, welcher benötigt wird, wenn die Gesamtlänge des Busses 1 m überschreitet.

24 LIOB-Connect I/O Module können über einen LIOB-Connect Bus verbunden werden. Bis zu 4 LIOB-Connect I/O Module können mittels des eingebauten LIOB-Connect Anschlusses direkt verbunden werden. Wenn mehr als 4 Module verwendet werden, muss die LIOB-Connect Kette in zwei (oder mehr) Segmente mittels LIOB-A2 Adaptern und 4-poligen Kabeln (SEL, GND, A, B), oder mittels LIOB-A4 Adaptern und Standard RJ45 Netzwerkkabeln aufgeteilt werden. Jedes Segment benötigt eine externe Stromversorgung, z.B. LPOW-2415A. Das bedeutet, dass bei einer vollen Konfiguration von 24 LIOB-Connect I/O Modulen 5 zusätzliche Stromversorgungen und 10 LIOB-A2/A4 Adapter erforderlich sind.

Wenn die Länge 1 m überschreitet, muss ein LIOB-A2 oder ein LIOB-A5 Adapter am Ende des letzten Segments als Abschlusswiderstand eingesetzt werden. Bei Verwendung des LIOB-A2 Adapters müssen die Klemmen B und TERM miteinander verbunden werden.

Zusätzlich besitzen die L-IOB Adapter einen Stromausgang, der für externe Geräte verwendet werden kann und auf 100 mA (LIOB-A2) oder 400 mA (LIOB-A4/A5) limitiert ist.

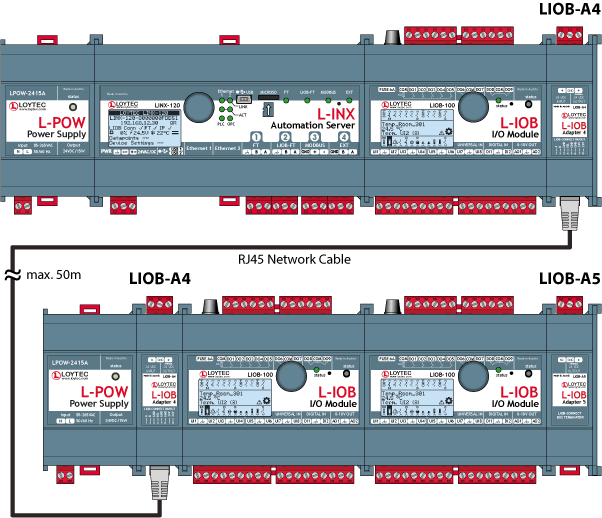

LPOW_LINX-120_LIOB_Connect_LIOB-A4_LIOB-A5

LIOB-A4, LIOB-A5


L-IOB Adapter Produkte

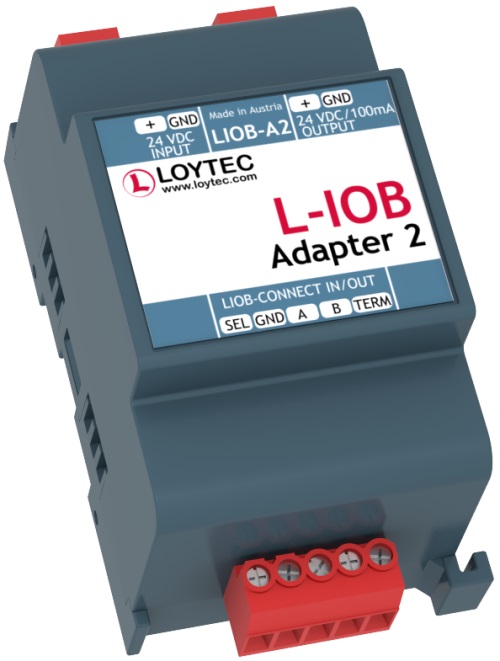

LIOB-A2
LIOB-A2

L‑IOB Adapter 2 zur Aufteilung der LIOB‑Connect Module mittels 4-poligen Kabeln

Füge dieses Produkt zur Preisanfrage hinzu
Dokumente und Software zum Produkt LIOB-A2
3D-Ansicht von LIOB-A2

LIOB-A4
LIOB-A4

L‑IOB Adapter 4 zur Aufteilung der LIOB‑Connect Module mittels RJ45-Netzwerkkabeln

Füge dieses Produkt zur Preisanfrage hinzu
Dokumente und Software zum Produkt LIOB-A4
3D-Ansicht von LIOB-A4

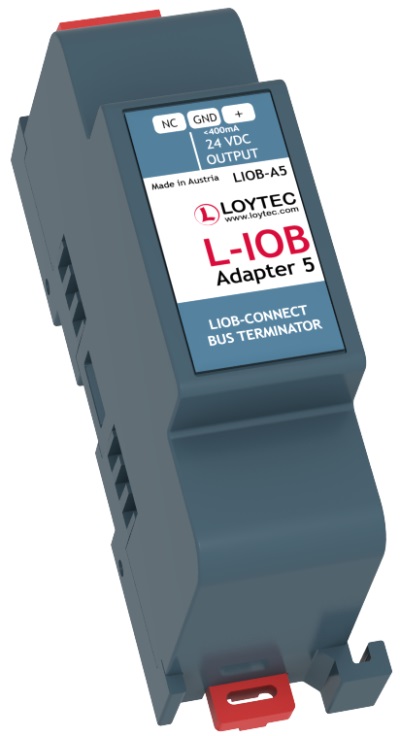

LIOB-A5
LIOB-A5

L‑IOB Adapter 5 als Abschlusswiderstand eines LIOB-Connect Busses

Füge dieses Produkt zur Preisanfrage hinzu
Dokumente und Software zum Produkt LIOB-A5
3D-Ansicht von LIOB-A5
