L-ROC房間控制器是以IP為基礎的革命性房間自動化系統。L-ROC房間控制器,在控制器層級整合BACnet/IP網路與LonMark系統。搭配L-STUDIO軟體,只需花費極少的努力,就能依照所需要的功能修改出極具彈性的房間控制解決方案。L-ROC系統,可以整合以網頁為基礎的LWEB-803/802房間操作儀表(Dashboard),並自動建立適用在裝置上操作的L-VIS觸控面板的圖形。

房間控制器提供多個I/O介面連接L-STAT溫度調節器、KNXnet/IP並可直接連接KNX/TP1。可以透過LonMark IP-852、BACnet/IP以及BACnet MS/TP (內建路由器功能)連接大樓網路,提供多種安全且標準化的整合方式。LROC也可以直接連接MP-Bus以及致動器(VAV 致動器)能力。L-DALI燈光控制也可以透過內建DALI電源供應器的介面整合。透過SMI(Standard Motor Interface)輸出點與正確的介面,可以控制捲簾/捲門、遮陽簾或天蓬。EnOcean介面提供架構上,更進階的房間控制與調節解決方案。實體I/O可連接外部負載與感測器,24個繼電器輸出、8個TRIAC輸出、8個類比輸出(0-10V)、10個泛用輸入與2個數位輸入。

內建OPC伺服器透過SSL加密web services (OPC XML-DA) 或 UA Secure Conversation(OPC UA),將裝置資訊提供給上層OPC使用端程式或L-WEB系統使用。.

房間自動化的彈性房間概念

房間區塊是L-ROC系統設定的基本單位。L-ROC 程式庫能為每個區域提供一系列功能,包括:

  • 燈光控制,含恆光控制器
  • 遮陽簾控制與角度調整
  • 年度遮蔽進程(遮陽)
  • 溫度控制(暖氣、冷氣、通風)
  • 佔用(Occupancy)偵測
  • 窗戶監控

每個LROC-400房間控制器,可以處理8到16個房間區塊,並可以建立不同房間區塊類型。藉由不同的房間區塊類型,組合成階層式的大樓設計模型。區域管理員可組合多個房間控制器,形成一個管理區域(Area)。樓層管理員可組合多個區域,成為一個樓層。依據架構設計,一棟大樓可依照需要區分成數個區域與樓層。

區域/樓層管理員,負責處理通道、樓梯與浴廁燈光或通風。樓層管理員,則處理樓層間的資料交換和其他與樓層相關的功能。利用移動、建立或移除隔間的方式,建立任意大小的房間。L-ROC房間控制器可以自動建立邏輯連結。所有圖形化使用介面與網路連線,也會依照設定自動建立與調整。

l-roc_nomenklatur

提供所有房間區塊的AST功能

LROC-400提供一系列AST功能(警報、排程與趨勢紀錄)於每個房間區塊。每個房間區塊可以完全獨立運作。AST功能可與上層系統,透過BACnet/IP與Web Service (L-WEB系統)整合。分散式排程可以使用LWEB-900管理與修改。

使用備援IP網路或是獨立網路的房間通訊

widget iphone

L-ROC房間控制器使用100Base-T的Ethernet網路相互連接。每個L-ROC裝置配有兩個Ethernet埠,可以設定為內部交換器或獨立的兩個網路埠。

當設定成獨立的兩個IP網路連接埠,其中一個連接埠可以啟動安全連線(HTTPS)連接到WAN(廣域網路),另一個可以設定連接到LAN(區域網路)與標準的大樓自動化通訊協定(例如:BACnet/IP, LON/IP, 或Modbus TCP)連接。裝置內建防火牆功能,可以在兩個IP網路間針對特定通訊協定與服務建立不同的規則。

設定為內部交換器可以連接最多20個裝置的菊鏈,降低網路安裝成本。IP交換器可以設定備援網路(環狀拓樸)增加可靠度。備援網路拓樸需要啟動RSTP功能。搭部份的交換器設備均可支援RSTP協定。

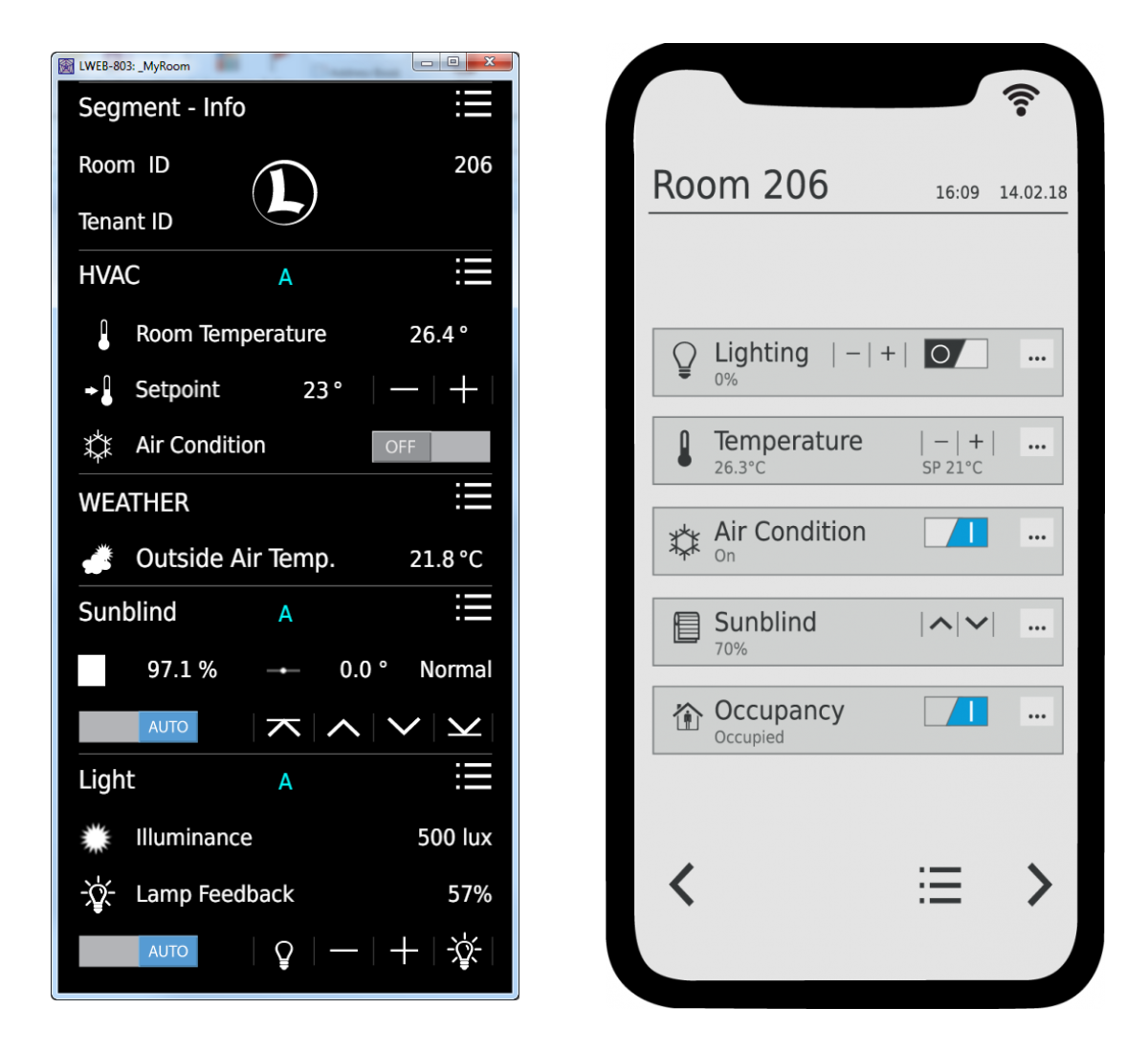

整合L‑WEB房間操作功能

L-ROC控制器不需要額外增加使用IP連線為基礎的Web Server,就能使用圖形化介面直接控制房間運作。圖形化專案分散於L-ROC房間控制器上,並可透過LWEB-803/802從,PC工作站或使用Android或iOS系統的智慧手機或平板電腦存取。

L-STAT

整合L-STAT網路恆溫器

每個L-ROC房間控制器,連接最多16個L-STAT房間控制裝置,並可以使用Modbus RTU/ASCII(RS-485)介面與大樓自動化系統整合。L-STAT除了提供有吸引力、現代設計、直覺性操作之外,還具備一系列獨立並可以提高坊間舒適度的功能。

內部感側器可以量測溫度、溼度、凝結(condensation)、佔用(Occupancy)與空氣中CO2濃度。也可以使用紅外線(IR)遙控器控制。標準的按壓按鈕與外接式的溫度感測器可以連接到額外的輸入點。內建NFC晶片可以與手持試裝置連接以取得房間控制的對應網頁位址。

上層系統連接

上層系統可使用BACnet/IP、LonMark IP-852或Web Service(OPC)整合L-ROC房間控制器。

這些通訊協定可以同時使用。L-ROC房間控制器,一方面可以整合於BACnet的操作工作站(Operator Workstation),也可以同時使用IP-852通道與其他CEA-709裝置通訊。此外,上層SCADA或ERP系統(設施管理,Facility Management),可以直接使用以OPC為基礎的Web Service,取得L-ROC房間控制器的資訊。

L‑WEB全功能支援

L-WEB系統使用Web Service與L-ROC系統通訊。每個L-ROC房間控制器的所有裝置與操作參數,皆經由LWEB-900使用者端或LWEB-900主要裝置管理員,透過LWEB-900的SQL資料庫同步。參數可套用於所有L-WEB使用者端應用程式。

隨插即用的I/O整合

L-ROC房間控制器,可以使用L-IOB I/O模組,自動整合實體I/O。使用LIOB-Connect、LIOB-FT或LIOB-IP,最多可連接24個L-IOB I/O模組。L-ROC應用程式可使用所有的I/O,並可以使用標準網頁瀏覽器,透過L-ROC的網頁介面控制L-IOB的I/O。所有L-IOB模組設定值,皆儲存於L-ROC,並依照需要載入到L-IOB I/O模組。更換I/O模組時,只需要兩個快速的設定步驟即可完成,不需其他設定工作。

年度遮蔽進程(遮陽)

尤其是在密集的城市地區,建築物可以相互投射遮蔽陰影。如果外牆構造被另一棟建築物遮擋,就可以停用遮陽簾,以方便採集到更多日光。高性能 L-ROC 控制器允許以 dxf 格式,計算出建物及其鄰近地區的 3D 模型。該模型可以使用常見的 3D CAD 軟件建構,也可以從建物資訊模型(BIM) 中獲得。如果由於新的建築而改變了景物面貌,則只需要在模型中插入新建物。可以單獨針對每扇窗或每個陰影區域進行計算。

物聯網整合

物聯網功能(Node.js)可以讓系統連接到幾乎所有的雲端服務,用於將歷史資料上傳到分析性服務,或向警報處理服務發送警報訊息,或經由雲端服務(例如,根據網路日曆或預訂系統所作的排程),操作部分的控制系統。對於預測性控制中的網際網路資訊,例如氣象資訊等,也可進行處理。最後,JavaScript 核心也允許將序列化協定運用在非標準設備上。

lroc overview en v3

L-STUDIO

L-STUDIO是全世界第一個以IEC 61499為基礎的房間自動化系統。任何使用於分散式L-ROC系統裝置的功能,皆可透過L-STUDIO實現。這種自動化的運作稱為”雲控制”(Cloud Control)。在一個L-ROC裝置雲裡,可以自動對應任意的功能。物件導向的設計方法,允許有效的重復使用先前開發的功能。在L-STUDIO的圖形化開發環境中,房間區塊物件很簡單就能建立。此外,一般的區域設定建立後,可與樓層相連結,進而完成大樓控制的設定。完成設定之後,整個大樓所需使用的應用程式,將自動配送到L-ROC控制器上,而個別的設定值則載入到裝置內。在房間區塊調整或增加新功能時,可以在初次設定後變更。這些新功能可以簡單的套用到個別裝置上或整個房間區塊。容易理解的除錯及檢視功能,可以用於大樓運作的問題追蹤。擴充程式庫提供暖氣、通風、冷氣、燈光、遮陽簾控制及安全性(Security)等功能。使用圖形化設定工具,可建立L-VIS觸控面板或L-WEB應用程式的圖像。

功能

  • 內建彈性的房間區塊管理功能
  • 房間控制器可管控多達 8 個或 16 個房間區塊
  • 可使用備援IP網路(Redundant IP Network)連結
  • 可使用L-STUDIO開發應用程式(IEC 61499)
  • 使用LIOB I/O模組擴充實體輸入與輸出(LIOB-Connect, LIOB-FT或LIOB-IP852)
  • 128 x 64背光圖形顯示器
  • 螢幕可顯示裝置與資料點資訊
  • 使用旋鈕或VNC使用者端程式手動操作
  • 整合AST功能(警報、排程與趨勢紀錄)於房間區塊(Room Segment)
  • Node.js 可以支援簡易的物聯網整合(例如 Google 日曆、Alexa 與其相關設備,多媒體設備......)
  • 事件驅動的email通知機制
  • 數學物件可以執行資料點運算
  • 儲存客製化圖形頁面
  • 使用LWEB-900(大樓管理)、LWEB-803(監控)或LWEB-802(網頁瀏覽器)呈現客製化圖形頁面
  • 支援L-STAT網路恆溫器
  • 內建OPC XML-DA與OPC UA伺服器
  • 雙Ethernet連接埠,交換器連接或各自獨立IP網路
  • 存取網路統計資料
  • 相容於ANSI/ASHRAE-135-2012與ISO 16484-5:2012標準
  • 支援BACnetMS/TP或BACnet/IP
  • BACnet功能支援(寫入屬性,讀取屬性,COV訂閱)
  • 使用設定工具執行BACnet客戶端設定(掃描與EDE匯入)
  • BACnet/IP相容於B-BC(BACnetBuildingController)功能
  • 相容於CEA-70CEA-852與
  • ISO/IEC 14908標準(LonMark系統)
  • 使用IP-852(Ethernet/IP)通道與CEA-709整合
  • 支援動態或靜態NV
  • 支援使用者自訂NV(UNVT)與設定屬性(Configuration Properties, SCPT, UCPT)
  • 整合BBMD與從屬式代理功能的BACnet/IP轉BACnet MS/TP路由器(僅LINX-121)
  • C直接連接 KNXnet/IP 或者使用LKNX-300 介面連接KNX TP1
  • 使用額外M-Bus Converter(L-MBUS20或L-MBUS80)連結符合EN 13757-3標準的M-Bus Master
  • 含Smart Auto-Connect的閘道器功能
  • 支援Modbus TCP與Modbus RTU/ASCII(Master或Slave)
  • I內建裝置設定功能與資料點監控功能的Web Server
  • 可使用Ethernet/IP設定裝置
  • 使用內建EnOcean介面與外接天線(歐洲標準868MHz)或外接LENO-80x介面, 連接EnOcean無線網路
  • 透過DALI介面最多整合64個DALI裝置與16個DALI群組(依型號不同而異)
  • 內建DALI電源控制器, 16 VDC, 160 mA
  • 使用WEB介面, 測試並指派DALI裝置
  • 更換DALI裝置時, 不需使用額外軟體工具. 可使用圖形顯示器與旋鈕完成
  • 支援最多16個DALI感測器
  • 支援最多64個DALI按壓按鈕
  • 連接LDALI-RM3, 可透過DALI控制電力網的標準負載
  • 支援 DALI-2 裝置(驅動和輸入裝置)
  • 支援 DALI 色彩控制(DT8 可調白色與全色控制
  • 整合式恆光控制器
  • 支援燈泡(管)燒機模式
  • 支援定期測試 DALI 緊急照明燈光
  • 內建 DALI 協議分析器
  • 連接到 EnOcean 無線裝置(內建 EnOcean 介面,配備外部天
    線,適用於歐洲 868 MHz) 或經由 LENO-80x (僅 LROC-402)
  • 支援 WLAN,經由 LWLAN-800 介面
  • 透過 MP-Bus 整合致動器 ( 可使用 LMPBUS-804 擴充)
  • 支援 SMI (Standard Motor Interface): LROC-400, LROC-401: 內建(可使用 LSMI-804 擴充), LROC-402: 需使用 LSMI-804
  • 支援 LTE,經由 LTE-800 介面
  • 儲存使用者定義的專案文件

L-ROC 房間自動化 - 影片

LROC-40x 房間控制器 產品

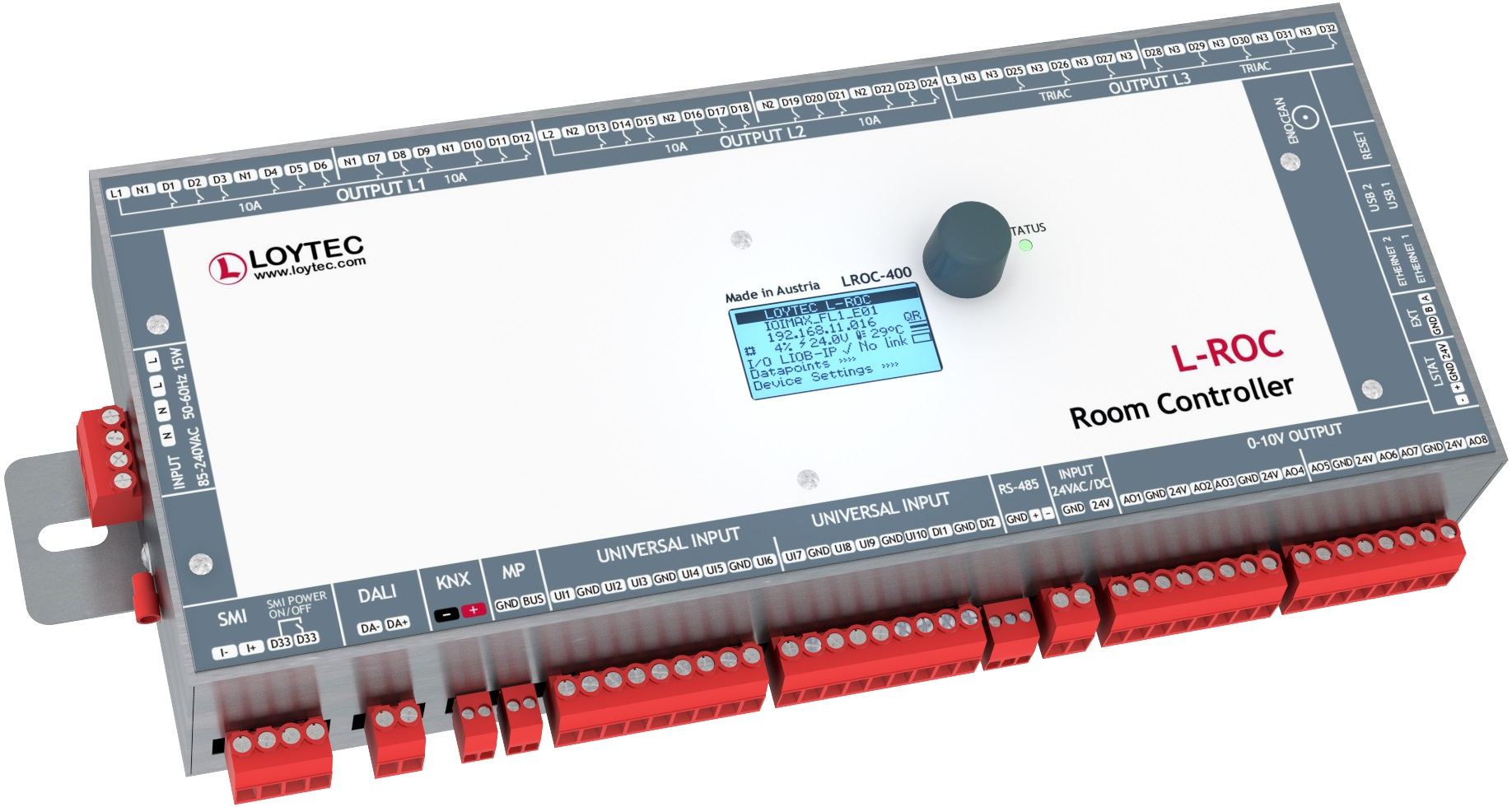

LROC-400
LROC-400

L-ROC適用於房間區塊, 走道, 樓面, 大樓或校園管理的房間控制器

將此產品加入報價清單
LROC-400 相關文件與軟體

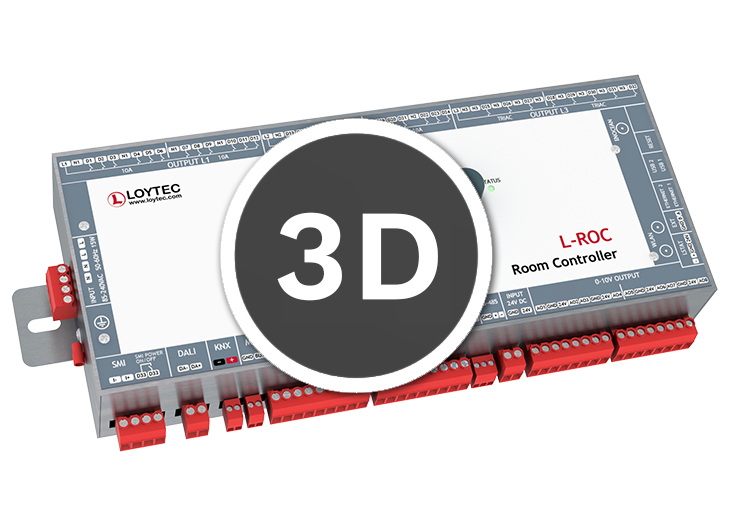

LROC-400的3D視圖

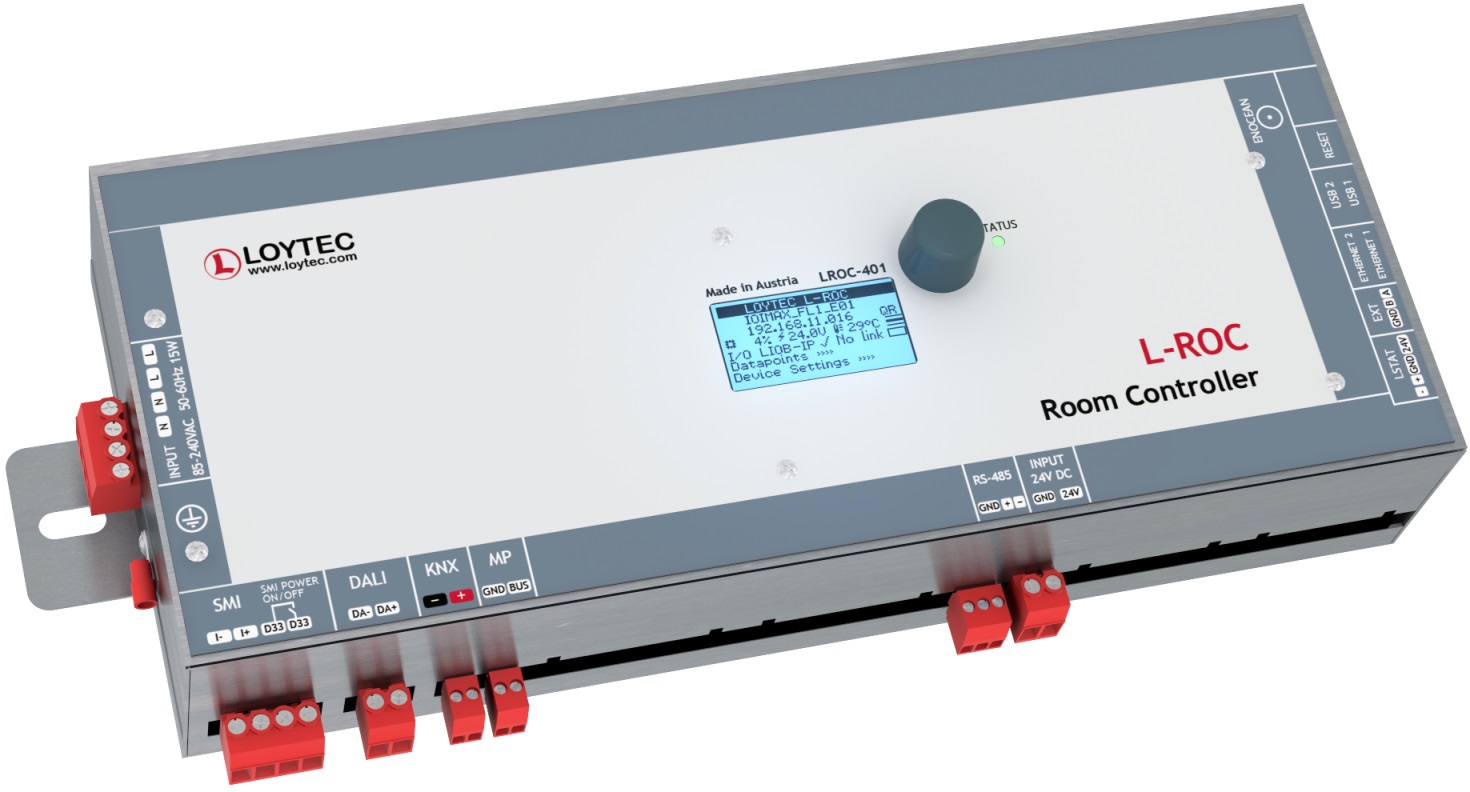

LROC-401
LROC-401L-ROC適用於房間區塊, 走道, 樓面, 大樓或校園管理的房間控制器
將此產品加入報價清單
LROC-401 相關文件與軟體
LROC-401的3D視圖

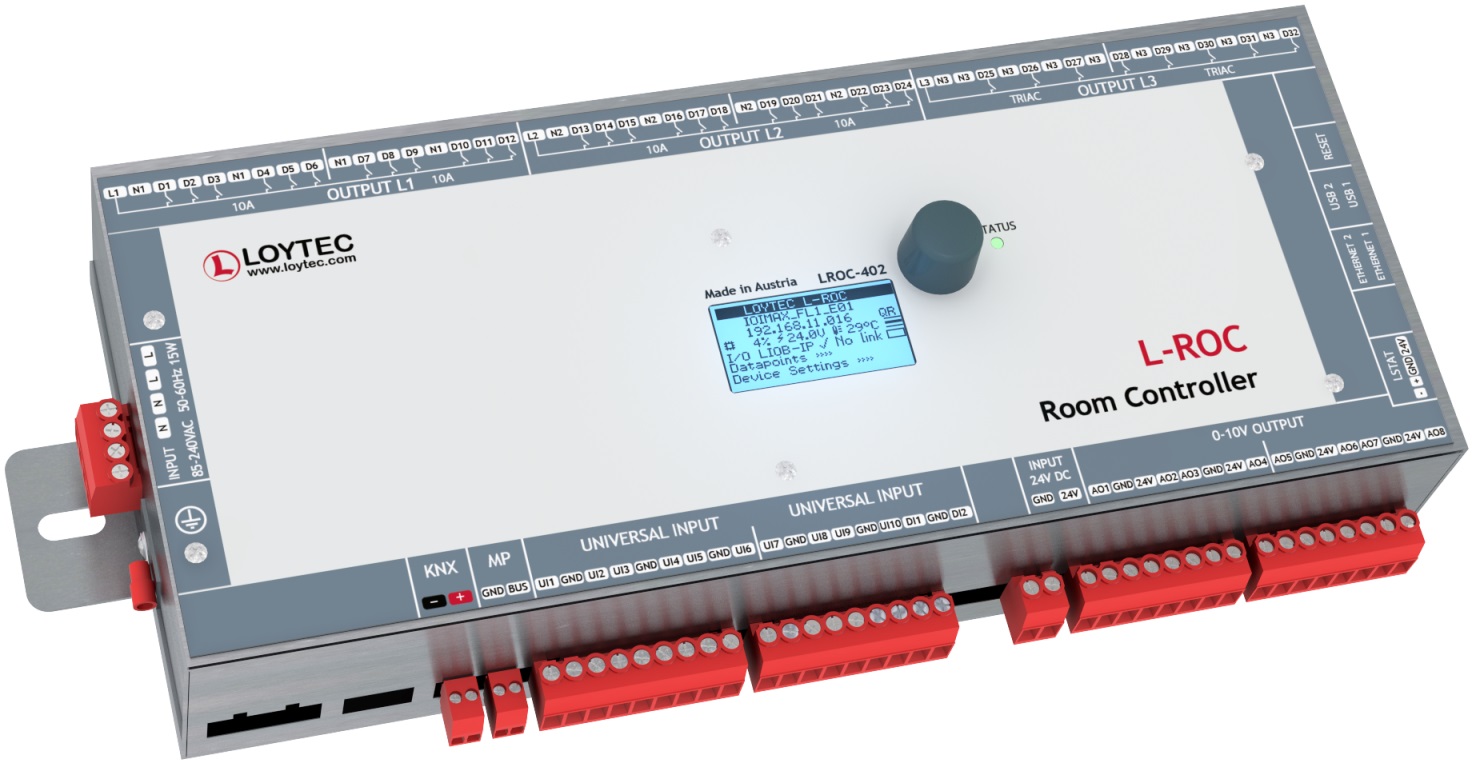

LROC-402
LROC-402L-ROC適用於房間區塊, 走道, 樓面, 大樓或校園管理的房間控制器
將此產品加入報價清單
LROC-402 相關文件與軟體
LROC-402的3D視圖

LROC-SEG8
LROC-SEG8

License to add 8 segments to L-ROC controller

將此產品加入報價清單
LROC-SEG8 相關文件與軟體

LSTAT-80x-CUSTOM
LSTAT-80x-CUSTOM客製化房間控制單元,最少訂購量100個。外框G1:銀色、G2:黑色、G3:白色。可客製按鈕(Lx)。包括兩個樣品,交貨時間十週。
將此產品加入報價清單
LSTAT-80x-CUSTOM 相關文件與軟體

LBOX-ROC1
LBOX-ROC1LROC‑40x房間控制器專用系統安裝盒, 519 x 280 x 71 (長 x 寬 x 高 mm)
將此產品加入報價清單
LBOX-ROC1 相關文件與軟體
LBOX-ROC1的3D視圖

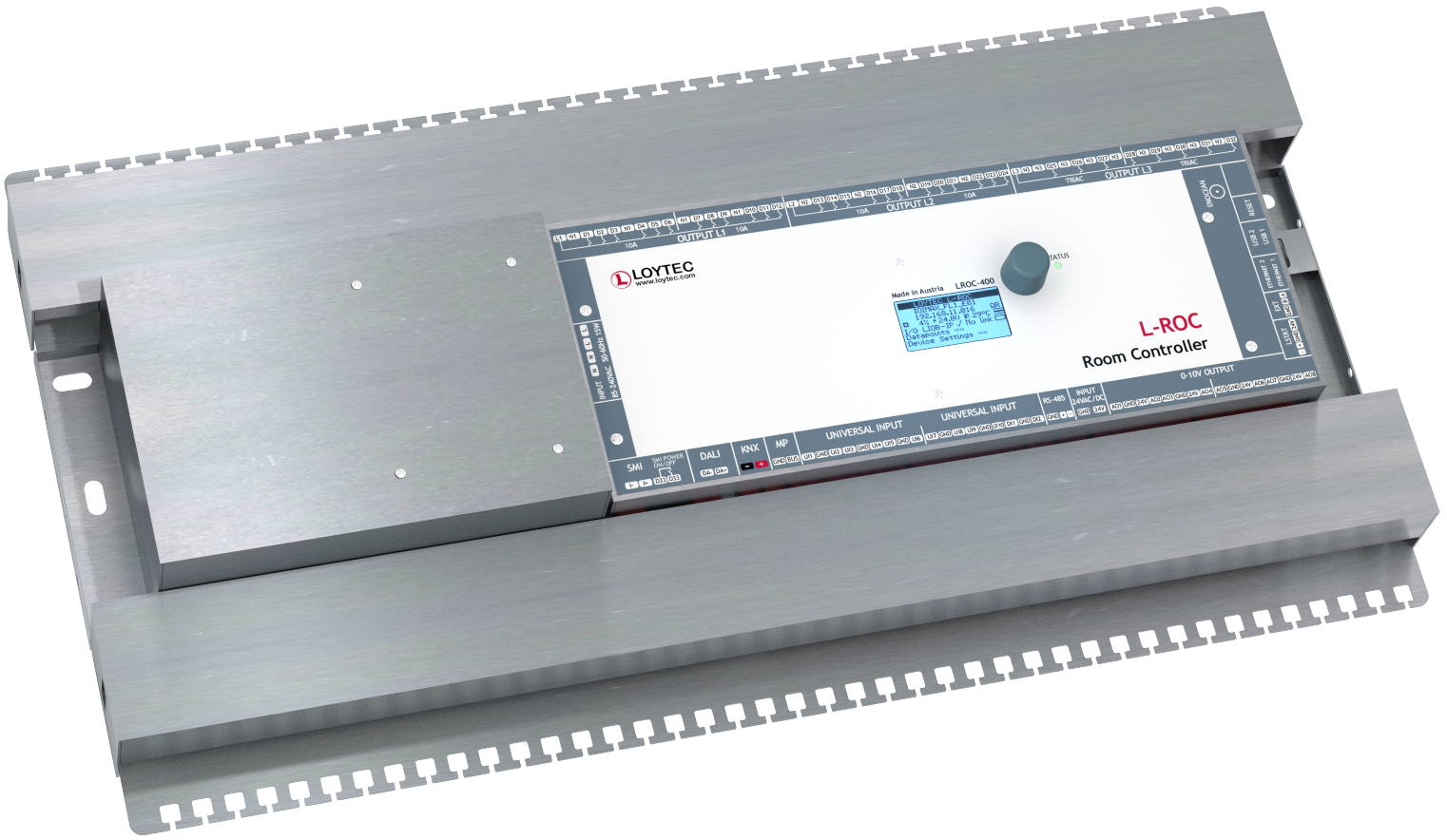

LBOX-ROC2
LBOX-ROC2LROC‑40x房間控制器專用系統安裝盒, 60W, 24 V DC 電源供應
將此產品加入報價清單
LBOX-ROC2 相關文件與軟體
LBOX-ROC2的3D視圖

LENO-800
LENO-800

EnOcean 介面 868 MHz 歐洲

將此產品加入報價清單
LENO-800 相關文件與軟體
LENO-800的3D視圖

LENO-801
LENO-801EnOcean 介面902 MHz 美國/加拿大
將此產品加入報價清單
LENO-801 相關文件與軟體
LENO-801的3D視圖

LENO-802
LENO-802

EnOcean 介面 928 MHz 日本

將此產品加入報價清單
LENO-802 相關文件與軟體
LENO-802的3D視圖

LSTAT-810-G3-L0
LSTAT-810-G3-L0LSTAT-810-G3-L0 遠端EnOcean 天線模組 , Europe, White
將此產品加入報價清單
LSTAT-810-G3-L0 相關文件與軟體
LSTAT-810-G3-L0的3D視圖

LSTAT-820-G3-L0
LSTAT-820-G3-L0LSTAT-820-G3-L0 遠端EnOcean 天線模組 , USA/CA, White
將此產品加入報價清單
LSTAT-820-G3-L0 相關文件與軟體
LSTAT-820-G3-L0的3D視圖

LSTAT-830-G3-L0
LSTAT-830-G3-L0LSTAT-830-G3-L0 遠端EnOcean 天線模組, Japan, White
將此產品加入報價清單
LSTAT-830-G3-L0 相關文件與軟體
LSTAT-830-G3-L0的3D視圖

LWLAN-800
LWLAN-800

無線網路介面,IEEE 802.11b/g/n

將此產品加入報價清單
LWLAN-800 相關文件與軟體
LWLAN-800的3D視圖

LSMI-804
LSMI-804標準馬達介面,經由 USB 埠連接至 4 個 SMI通道,最多 16 個馬達
將此產品加入報價清單
LSMI-804 相關文件與軟體
LSMI-804的3D視圖

LSMI-800
LSMI-800標準馬達介面,經由 EXT 埠連接最多 16 個馬達
將此產品加入報價清單
LSMI-800 相關文件與軟體
LSMI-800的3D視圖

LRS232-802
LRS232-802USB to 2x RS-232 Interface
將此產品加入報價清單
LRS232-802 相關文件與軟體
LRS232-802的3D視圖

L-TRIAC16
L-TRIAC16TRIAC介面, 16 x數位輸出0.5 A TRIAC,16 x數位輸入(0/10 V)
將此產品加入報價清單
L-TRIAC16 相關文件與軟體
L-TRIAC16的3D視圖

LOYCNV-VA8
LOYCNV-VA8電壓/電流轉換器,8 通道,0-10 V 輸入到 4-20 mA 輸出轉換器
將此產品加入報價清單
LOYCNV-VA8 相關文件與軟體
LOYCNV-VA8的3D視圖

LOYREL-816
LOYREL-816繼電器介面,8 x 數位輸出 Relays 16A,8 x 數位輸入 0 - 10 V
將此產品加入報價清單
LOYREL-816 相關文件與軟體
LOYREL-816的3D視圖

L-TEMP2
L-TEMP2

外接溫度感測器(NTC10K), 使用在 L-IOB 泛用輸入點

將此產品加入報價清單
L-TEMP2 相關文件與軟體

LDALI-MS2
LDALI-MS2DALI多重感測器(人員佔用偵測,LUX照度感測器,紅外線接收器,溫度感測器,濕度感測器,3個數字輸入
將此產品加入報價清單
LDALI-MS2 相關文件與軟體
LDALI-MS2的3D視圖

LDALI-MS2-BT
LDALI-MS2-BTDALI-2多重感測器(存在偵測、照度感測器、紅外線接收器、溫度感測器、濕度感測器、3個數位輸入、藍牙),最大安裝高度為12公尺
將此產品加入報價清單
LDALI-MS2-BT 相關文件與軟體
LDALI-MS2-BT的3D視圖

LDALI-MS4-BT
LDALI-MS4-BTDALI-2多重感測器(人員存在偵測、照度感測器、紅外線接收器、溫度感測器、濕度感測器、3個數位輸入、藍牙、平面透鏡),最大安裝高度為 5 公尺
將此產品加入報價清單
LDALI-MS4-BT 相關文件與軟體
LDALI-MS4-BT的3D視圖

LIC-ASSET
LIC-ASSETLIC-ASSET, Add-on Software License to activate asset tracking (for LDALI-ME20x-U, LDALI-3E10x-U, LDALI-PLCx, LROC-400, LROC-401, LIOB-AIR20, LIOB-591)
將此產品加入報價清單

LDALI-BM2
LDALI-BM2

四路DALI按壓開關耦合器

將此產品加入報價清單
LDALI-BM2 相關文件與軟體
LDALI-BM2的3D視圖

LDALI-RM5
LDALI-RM5DALI 繼電模組 10 A,調光介面1 - 10 V
將此產品加入報價清單
LDALI-RM5 相關文件與軟體
LDALI-RM5的3D視圖

LDALI-RM6
LDALI-RM6DALI Relay Module 10 A, Analog Interface 1 – 10 V, “spud-mount”
將此產品加入報價清單
LDALI-RM6 相關文件與軟體
LDALI-RM6的3D視圖

LDALI-RM8
LDALI-RM8

DALI Relay Modul, 8 channel

將此產品加入報價清單
LDALI-RM8 相關文件與軟體
LDALI-RM8的3D視圖

LDALI-PWM4
LDALI-PWM4PWM 模組, DALI, 4 x 3A LED 輸出, 24 V DC 外接電源
將此產品加入報價清單
LDALI-PWM4 相關文件與軟體
LDALI-PWM4的3D視圖

LDALI-PWM4-RGBW
LDALI-PWM4-RGBWPWM module RGBW, DALI, 4 x 3 A LED outputs, 24 V DC ext. (expected availability Q1 2022)
將此產品加入報價清單
LDALI-PWM4-RGBW 相關文件與軟體
LDALI-PWM4-RGBW的3D視圖

LDALI-PWM4-TC
LDALI-PWM4-TCPWM 可調色溫模組, DALI, 4 x 3A LED 輸出, 24 V DC 外接電源(expected availability Q1 2022)
將此產品加入報價清單
LDALI-PWM4-TC 相關文件與軟體
LDALI-PWM4-TC的3D視圖

LDALI-PD1
LDALI-PD1LDALI-PD1 相位切调光模块
將此產品加入報價清單
LDALI-PD1 相關文件與軟體
LDALI-PD1的3D視圖
