LROC-40x 房间控制器

L‑ROC居室控制器是以IP为基础的革命性居室自动化系统。L‑ROC居室控制器，在控制器层级整合BACnet/‌IP网路与LonMark系统。搭配L‑STUDIO软件，只需花费极少的努力，就能依照所需要的功能修改出极具弹性的居室控制解决方案。L‑ROC系统，可以整合以网页为基础的LWEB‑803/802居室操作仪表(Dashboard)，并自动建立适用在装置上操作的L‑VIS触控面板的图形。

居室控制器提供多个I/‌O介面连接L-STAT温度调节器、KNXnet/‌IP并可直接连接KNX TP1。可以透过LonMark IP‑852、BACnet/‌IP以及BACnet MS/‌TP (内建路由器功能)连接楼宇网路，提供多种安全且标准化的整合方式。LROC也可以直接连接MP-Bus以及致动器(VAV 致动器)能力。L‑DALI灯光控制也可以透过内建DALI电源供应器的介面整合。透过SMI(Standard Motor Interface)输出点与正确的介面，可以控制卷帘/卷门、遮阳帘或天蓬。EnOcean介面提供架构上，更进阶的居室控制与调节解决方案。实体I/‌O可连接外部负载与感测器，24个继电器输出、8个TRIAC输出、8个类比输出(0-10V)、10个泛用输入与2个数位输入。内建OPC服务器透过TLS加密web services (OPC XML‑DA) 或 UA Secure Conversation(OPC UA)，将装置资讯提供给上层OPC使用端程序或L‑WEB系统使用

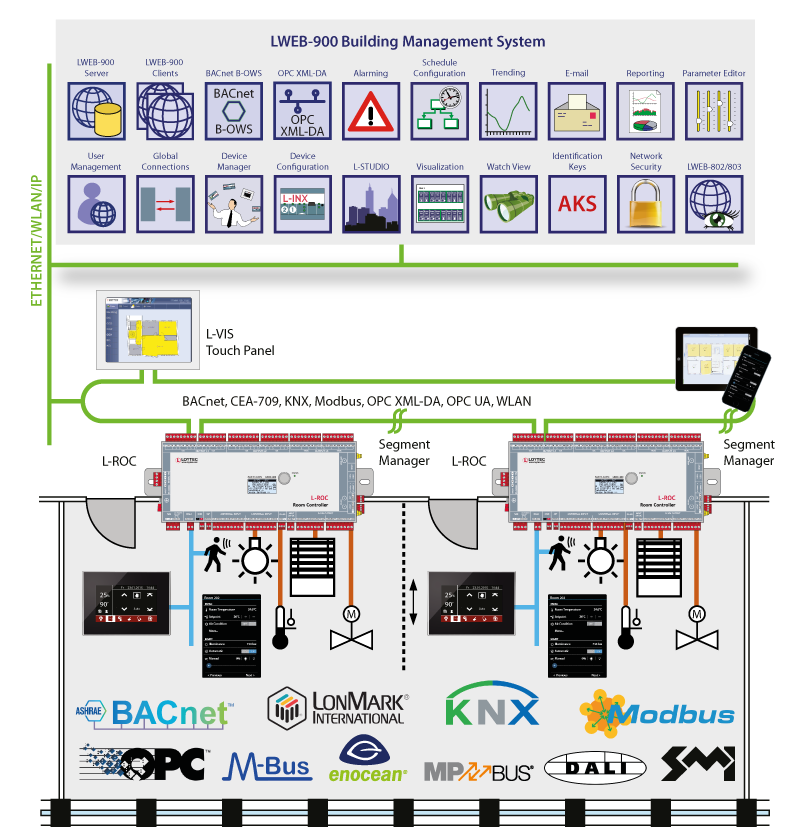

房间自动化的弹性房间概念

房间区块是在 L-ROC 系统配置的基本单元。L-ROC 库能为每个区域提供一系列功能，包括：

• 灯光控制，含恒光控制器
• 遮阳帘控制，可调角度与年度遮蔽进程(遮阳)
• 温度控制(暖气、冷气、通风)
• 占用(Occupancy)侦测
• 窗户监控

每个LROC‑400居室控制器，可以处理8到16个居室区块，并可以建立不同居室区块类型。借由不同的居室区块类型，组合成阶层式的楼宇设计模型。区域管理员可组合多个居室控制器，形成一个管理区域(Area)。楼层管理员可组合多个区域，成为一个楼层。依据架构设计，一栋楼宇可依照需要区分成数个区域与楼层。区域/楼层管理员，负责处理通道、楼梯与浴厕灯光或通风。楼层管理员，则处理楼层间的资料交换和其他与楼层相关的功能。利用移动、建立或移除隔间的方式，建立任意大小的居室。L‑ROC居室控制器可以自动建立逻辑连结。所有图形化使用介面与网路连线，也会依照设置自动建立与调整。

提供所有房间区块的AST功能

LROC‑400提供一系列AST功能(警报、排程与趋势纪录)于每个房间区块。每个房间区块可以完全独立运作。AST功能可与上层系统，透过BACnet/IP与Web Service (L‑WEB系统）集成。分散式排程可以使用LWEB‑900管理与修改。

使用备援IP网络或是独立网络的房间通讯

L‑ROC居室控制器使用100Base-T的Ethernet网路相互连接。每个L‑ROC装置配有两个Ethernet埠，可以设置为内部交换器或独立的两个网路埠

当设置成独立的两个IP网路连接埠，其中一个连接埠可以启动安全连线(HTTPS)连接到WAN(广域网路)，另一个可以设置连接到LAN(局域网)与标准的楼宇自动化通讯协议(例如：BACnet/‌IP, LON/‌IP,或Modbus TCP)连接。LOYTEC装置内建防火墙功能，可以在两个IP网路间针对特定通讯协议与服务建立不同的规则

设置为内部交换器可以连接最多20个装置的菊链，降低网路安装成本。IP交换器可以设置备援网路(环状拓朴)增加可靠度。备援网路拓朴需要启动RSTP功能。搭部份的交换器设备均可支援RSTP协议。

集成L‑WEB房间操作功能

L‑ROC控制器不需要额外增加使用IP连线为基础的Web Server，就能使用图形化介面直接控制房间运作。图形化专案分散于L‑ROC房间控制器上，并可通过LWEB‑803/802从，PC工作站或使用Android或iOS系统的智慧手机或平板计算机存取。

集成L-STAT网络恒温器

每个L‑ROC居室控制器，连接最多16个L-STAT居室控制装置，并可以使用Modbus RTU/ASCII(RS‑485)介面与楼宇自动化系统整合。L-STAT除了提供有吸引力、现代设计、直觉性操作之外，还具备一系列独立并可以提高坊间舒适度的功能。

内部感侧器可以量测温度、湿度、凝结(condensation)、占用(Occupancy)与空气中CO2浓度。也可以使用红外线(IR)遥控器控制。标准的按压按钮与外接式的温度感测器可以连接到额外的输入点。

与上层系统连接

上层系统可使用BACnet/IP、LonMark IP‑852或Web Service(OPC)集成L‑ROC房间控制器。

这些通讯协议可以同时使用。L‑ROC房间控制器，一方面可以集成于BACnet的操作工作站(Operator Workstation)，也可以同时使用IP‑852通道与其他CEA‑709设备通讯。此外，上层SCADA或ERP系统(设施管理，Facility Management)，可以直接使用以OPC为基础的Web Service，取得L‑ROC房间控制器的信息。

L‑WEB全功能支援

L‑WEB系统使用Web Service与L‑ROC系统通讯。每个L‑ROC房间控制器的所有设备与操作参数，皆经由LWEB‑900用户或LWEB‑900主要设备管理员，通过LWEB‑900的SQL数据库同步。参数可应用于所有L‑WEB用户应用程序。

随插即用的I/ O集成

L‑ROC房间控制器，可以使用L‑IOB I/O模块，自动集成实体I/O。使用LIOB‑Connect、LIOB‑FT或LIOB‑IP，最多可连接24个L‑IOB I/O模块。L‑ROC应用程序可使用所有的I/O，并可以使用标准网页浏览器，通过L‑ROC的网页介面控制L‑IOB的I/O。所有L‑IOB模块设置值，皆储存于L‑ROC，并依照需要载入到L‑IOB I/O模块。更换I/O模块时，只需要两个快速的设置步骤即可完成，不需其他设置工作。

年度遮蔽进程(遮阳)

L‑ROC房间控制器，可以尤其是在密集的城市地区，建筑物可以相互投射遮蔽阴影。如果外墙构造被另一栋建筑物遮挡，就可以停用遮阳帘，以方便采集到更多日光。高性能L-ROC 控制器允许以 dxf 格式，计算出建物及其邻近地区的 3D 模型。该模型可以使用常见的 3D CAD 软件建构，也可以从建物信息模型(BIM) 中获得。如果由于新的建筑而改变了景物面貌，则只需要在模型中插入新建物。可以单独针对每扇窗或每个阴影区域进行计算。

物联网集成

L‑ROC房间控制器，可以物联网功能（Node.js）可以让系统连接到几乎所有的云端服务，用于将历史数据上传到分析性服务，或向报警处理服务发送报警讯息，或经由云端服务（例如，根据网络日历或预订系统所作的排程），操作部分的控制系统。对于预测性控制中的因特网信息，例如气象信息等，也可进行处理。最后，JavaScript 核心也允许将串行化协议运用在非标准设备上。

L-STUDIO

L‑STUDIO是全世界第一个以IEC 61499为基础的居室自动化系统。任何使用于分散式L‑ROC系统装置的功能，皆可透过L‑STUDIO实现。这种自动化的运作称为”云控制”(Cloud Control)。在一个L‑ROC装置云里，可以自动对应任意的功能。面向对象的设计方法，允许有效的重复使用先前开发的功能。在
L‑STUDIO的图形化开发环境中，居室区块对象很简单就能建立。此外，一般的区域设置建立后，可与楼层相连结，进而完成楼宇控制的设置。完成设置之后，整个楼宇所需使用的应用程序，将自动配送到L‑ROC控制器上，而个别的设置值则载入到装置内。
在居室区块调整或增加新功能时，可以在初次设置后变更。这些新功能可以简单的应用到个别装置上或整个居室区块。容易理解的除错及检视功能，可以用于楼宇运作的问题追踪。扩充程序库提供暖气、通风、冷气、灯光、遮阳帘控制及安全性(Security)等功能。使用图形化设置工具，可建立L‑VIS触控面板或L‑WEB应用程序的图像。

功能

• 房间区块的灵活内置管理
• 房间控制器可管控多达 8 个或 16 个房间区块
• 通过备援 IP 网络进行连网
• L-STUDIO 可编程
• 使用 L-IOB I/O 模块（LIOB-45x 或 LIOB-55x）扩充实体输入输出
• 128×64 背光图形显示，以供装置配置及维护
• 装置及数据点讯息的本地显示
• 使用旋钮或 VNC 客户端进行手动操作
• 集成 AST™ 功能（报警、排程及趋势）可使用于每个房间区段
• Node.js 可以支持简易的物联网集成（例如 Google 日历、Alexa 与其朋友，多媒体设备......）
• 事件驱动的电子邮件通知
• 包含用户定义公式的数学对象，可以在数据点上执行数学函数。
• 储存客制图形页面
• 通过 LWEB-900（楼宇管理）、LWEB-803（监控）或 LWEB-802（网页浏览器）即可达成客制图形页面之可视化
• 支持 L-STAT 网络恒温器
• 内置 OPC XML-DA 以及 OPC UA 服务器
• 通过 SNMP 访问网络统计
• 相容于 ANSI/ASHRAE 135‑2012 以及 ISO 16484‑5:2012 标准
• 支持 BACnet MS/TP, BACnet/IP 以及 BACnet/SC
• BACnet 客户端功能（写入属性，读取属性，COV 订阅）
• BACnet 客户端配置，以配置软件进行(扫瞄以及 EDE 导入)
• BACnet/IP 符合于 B-BC（BACnet 楼宇控制器）功能
• 整合 BACnet/IP, BACnet/SC 至 BACnet MS/TP 路由器，包括 BBMD 以及从属代理功能
• 符合 CEA‑709、CEA852 以及 ISO/IEC 14908 标准 (LONMARK 系统)
• 集成 CEA-709，通过 LonMark IP-852（以太网络/IP）信道
• 支持动态建立或静态 NV
• 支持用户定义之网络变量 NV (UNVT) 及设定属性(SCPT, UCPT)
• 连接至 KNXnet/IP 以及 KNX TP1
• M-Bus 主控装置，符合 EN 13757-3 标准，且可经由可选的 M-Bus 转换器（L-MBUS20 或 L-MBUS80）予以连接
• 网关功能，包括智能自动连线™
• Modbus TCP 以及 Modbus RTU/ASCII (主控或从属)
• 集成式 Web 服务器可供装置配置及数据点监控之用
• DALI 可集成多达 64 个 DALI 灯具（视型号而定）
• 集成式 DALI 电源供应，16 VDC，230 mA 保证供电电流，250 mA 最大供电电流
• 通过网页界面测试分配 DALI 装置
• 通过图形显示和操控旋钮，无需额外软件工具即可替换 DALI 装置
• 支持最多达 16 个 DALI 传感器
• 支持最多达 64 个 DALI 按键
• 支持电网内的标准负载控制，通过 LDALI-RM5/RM6/RM8 继电器模块
• 支持 DALI-2 装置（驱动和输入设备）
• DALI‑2 认证, 相容于IEC 62386‑101与IEC 62386‑103 (仅限LROC-400, LROC-401)
• 支持 DALI 色彩控制（DT8 可调白色与全色控制）
• 集成式恒光控制器
• 支持灯泡（管）烧机模式
• 支持定期测试 DALI 紧急照明灯光
• 内置 DALI 协议分析器
• 连接到 EnOcean 无线装置（内置 EnOcean 界面，配备外部天线，适用于欧洲 868 MHz) 或通过 LENO-80x (僅 LROC-402)
• 支持 WLAN，通过 LWLAN-800 界面
• 透過 MP-Bus 整合致動器 ( 可使用 LMPBUS-804 擴充)
• 支援 SMI (標準馬達介面)³:

  • LROC-400, LROC-401: 内建(可使用 LSMI-804 擴充)
  • LROC-402: 需使用 LSMI-804
• 支持 LTE，通过 LTE-800 界面
• 储存用户定义的项目文档
• 可配置的蓝牙信标和服务：室内导航、资产追踪（需要 LIC-ASSET 授权）及 LWEB-900 房间控制解决方案 （仅限 LROC-400, LROC-401）

³ Note on SMI LoVo: From a technical perspective, the interface is capable of operating SMI LoVo devices. However, according to the SMI logo requirements, an interface used for SMI LoVo applications must be clearly marked and registered as an SMI LoVo interface. In addition, SMI LoVo devices and non-LoVo SMI devices must not be mixed on the same LOYTEC SMI interface device.
