LIP-ME201C (LIP-ME201的後繼型號)、LIP-ME202C與LIP-ME204C(LIP-ME204的後繼型號) BACnet/‌IP路由器可連接BACnet MS/‌TP通道與BACnet/‌IP網路。BACnet路由器符合ASHRAE 135‑2012與ISO 16484‑5:2012標準,並且可以設定成為BACnet Broadcast Management Device (BBMD)裝置。L-IP BACnet/‌IP路由器也支援外來裝置(Foreign Device)。

BACnet路由器可以設定為BACnet Time Master與BACnet MS/‌TP從屬式代理伺服器(Slave Proxy)。並具備擴充性功能,例如,BDT寫入保護、BACnet/‌IP存取控制清單(ACL)與簡單BBMD連線測試功能用於找出網路問題點…等。L-IP BACnet 路由器也具備遠端MS/‌TP資料封包擷取功能。由裝置所擷取的BACnet MS/‌TP資料封包,可以使用Wireshark(免費通訊協定分析器www.wireshark.org)分析。Wireshark可以直接連接上L-IP或是讀取L-IP Web Server所擷取後儲存的檔案,進行離線分析。

可使用內建的網頁伺服器以及HTTPS安全連線方式,執行完整的裝置設定。

BACnet路由器已通過BTL測試及WSPcert的BACnet Application Specific Controller(B-ASC)認證。

每個L-IP BACnet/‌IP路由器配有兩個乙太網路連接埠。並可以設定成兩個連接埠的內部的交換器或者各自設為獨立的IP網路。

設定成獨立的兩個IP網路連接埠之後,再依照實際狀況搭配,例如: 其中一個連接埠可以啟動安全連線(HTTPS)連接到WAN(廣域網路),另一個可以設定連接到LAN(區域網路)與標準的大樓自動化通訊協定(例如:BACnet/‌IP, LON/‌IP或Modbus TCP)連接。裝置內建防火牆,可以在兩個IP網路間針對特定通訊協定與服務建立不同的規則。

設定為內部交換器,最多可以連接20個裝置的菊鏈(daisy chain),降低網路安裝成本。IP交換器可以設定備援網路(環狀拓樸)增加可靠度。備援網路拓樸需要啟動RSTP功能。大部份的交換器設備均可支援RSTP協定。

功能

  • 在BACnet MS/‌TP與BACnet/‌IP間轉送封包
  • 符合ANSI/‌ASHRAE 135‑2012與ISO/‌IEC 16484‑5:2012標準
  • BBMD (BACnet Broadcast Management Device)
  • 支援外來裝置(Foreign Device)
  • 從屬式代理伺服器最多支援32個MS/‌TP從屬裝置(slave device)
  • 經由內建Web Server設定
  • 內建OPC XML‑DA與OPC UA伺服器
  • 雙乙太網路連接埠, 交換器連接或各自獨立IP網路
  • 使用網頁瀏覽器存取網路統計資料
  • BACnet MS/‌TP診斷LED
  • 使用網頁介面j執行BACnet MS/‌TP診斷
  • MS/‌TP遠端資料封包擷取(Wireshark)
  • 乙太網路連線與LED動作顯示
  • 透過HTTPS安全連線連接網頁介面
  • 128 x 64圖形背光顯示器
  • 於本機端顯示裝置資訊
  • 使用旋鈕或VNC使用者端手動操作
  • 使用LWLAN‑800介面連接WLAN
  • 儲存使用者自訂的專案文件

L-IP 路由器 (BACnet) 產品

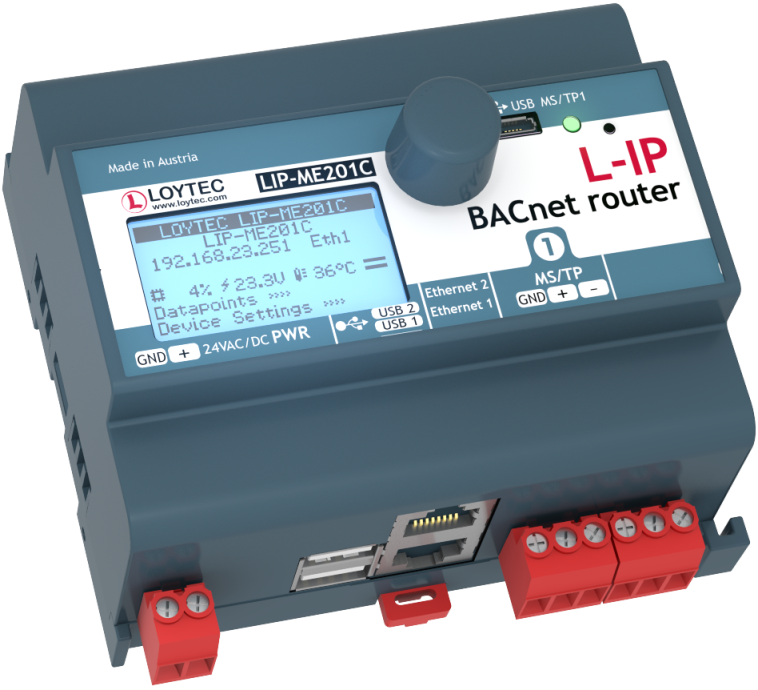

LIP-ME201C
LIP-ME201C

BACnet/IP路由器, 1 x BACnet MS/TP(EIA-485), 2 x 乙太網路埠(BACnet/IP)

將此產品加入報價清單
LIP-ME201C 相關文件與軟體
LIP-ME201C的3D視圖

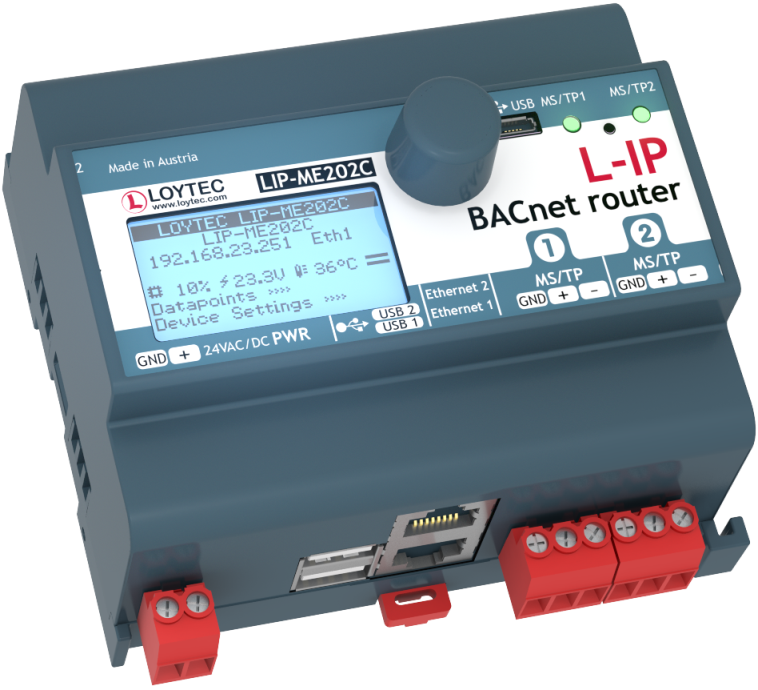

LIP-ME202C
LIP-ME202C

BACnet/IP路由器, 2 x BACnet MS/TP(EIA-485), 2 x 乙太網路埠(BACnet/IP)

將此產品加入報價清單
LIP-ME202C 相關文件與軟體
LIP-ME202C的3D視圖

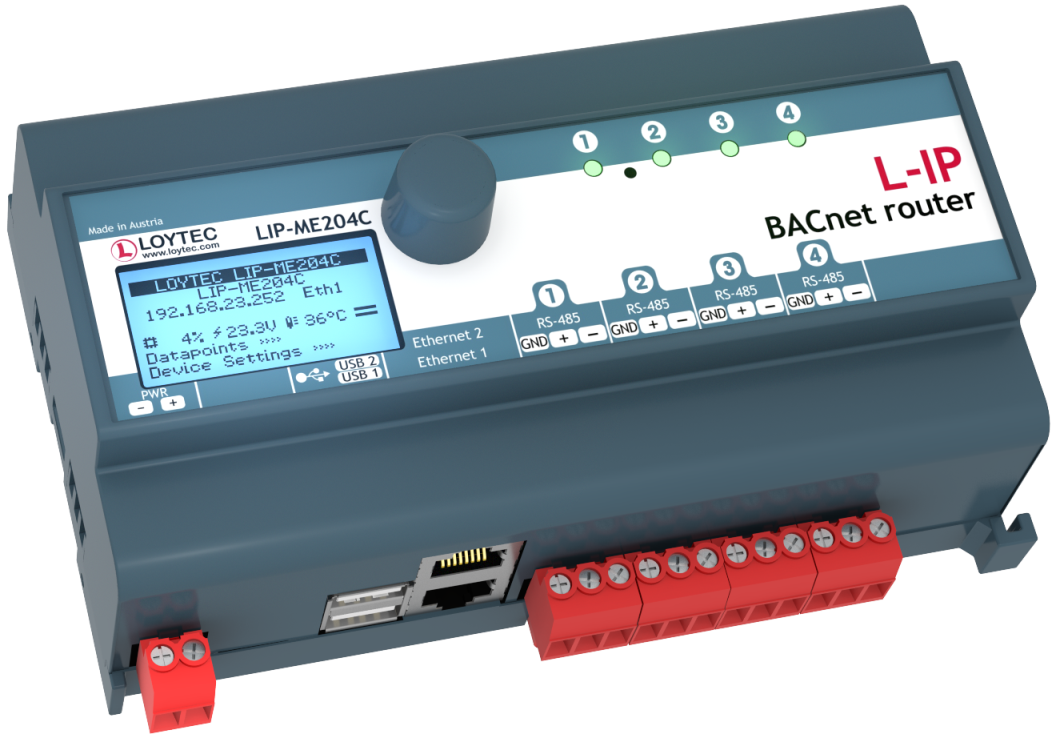

LIP-ME204C
LIP-ME204C

BACnet/IP路由器, 4 x BACnet MS/TP(EIA-485), 2 x 乙太網路埠(BACnet/IP)

將此產品加入報價清單
LIP-ME204C 相關文件與軟體
LIP-ME204C的3D視圖

LPOW-2415B
LPOW-2415B

電源供應器 24 VDC, 15 W

將此產品加入報價清單
LPOW-2415B 相關文件與軟體
LPOW-2415B的3D視圖

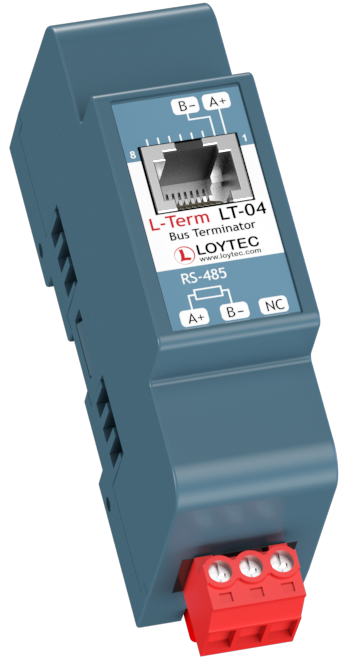

LT-04
LT-04

網路端點接頭, 1 x EIA-485(匯流排拓樸), 1 x RJ45網路存取聯接器

將此產品加入報價清單
LT-04 相關文件與軟體
LT-04的3D視圖

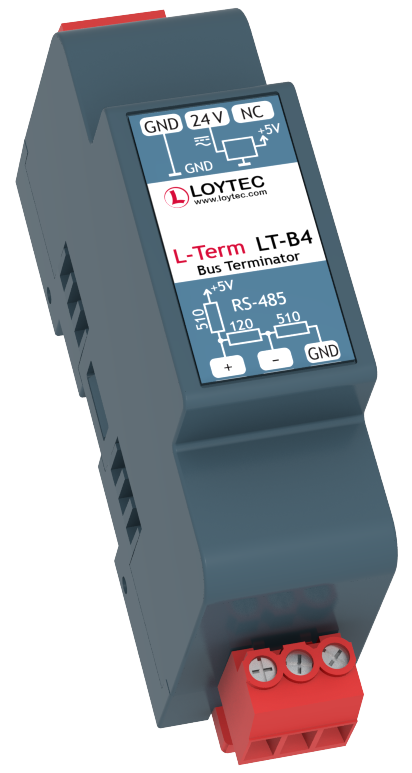

LT-B4
LT-B4

網路端點接頭, 1 x EIA-485(匯流排拓樸)偏壓迴路(保護偏壓)

將此產品加入報價清單
LT-B4 相關文件與軟體
LT-B4的3D視圖
