通風

Ventilation Banner shutterstock 34804201

任務:

在具有許多分行的公司與共同用途的商業建築中,需要能滿足需求、最佳能源效率的通風系統。所有自主操作的設施,都應該在控制中心的外部伺服器上(位於不同城市)自動建立備份。地方的廠務主管應該透過網路連線至該伺服器,以維護系統達到最佳化。倉庫管理主管與分行經理可以透過觸控螢幕監控及控制房間的狀態,例如溫度及濕度。管理人員利用一般辦公用的電腦即可完成這些任務,無需使用專屬的觸控螢幕。廠務主管也應該收到故障與警報的遠端通知。廠務主管將可利用平板電腦存取這類資訊,做出情況的初步評估。IT人員將有權共用網路,以符合通用的IT安全標準。



解決方案:

於屋頂的中央空調箱安裝大型通風系統,為業務與辦公室樓層提供空調。為充分地配送空調而部署變風量控制器(VAV),藉由通風系統功能的最佳化來調整最佳作業情況。L-INX自動化伺服器透過L-IOB I/O模組和多種現場總線,整合致動器與感測器來達成控制。建築的外面架設了氣象站,透過現場總線與L-INX自動化伺服器通訊。

在這三個儲存區域中,分別安裝一個小型的空調箱,同時也供應暖氣。每個系統都由一個L-IOB I/O控制器控制。每個儲存區域都可透過自己的L-VIS觸控螢幕監控與設定房間的狀態(例如溫度及濕度),提供可能的舒適度。

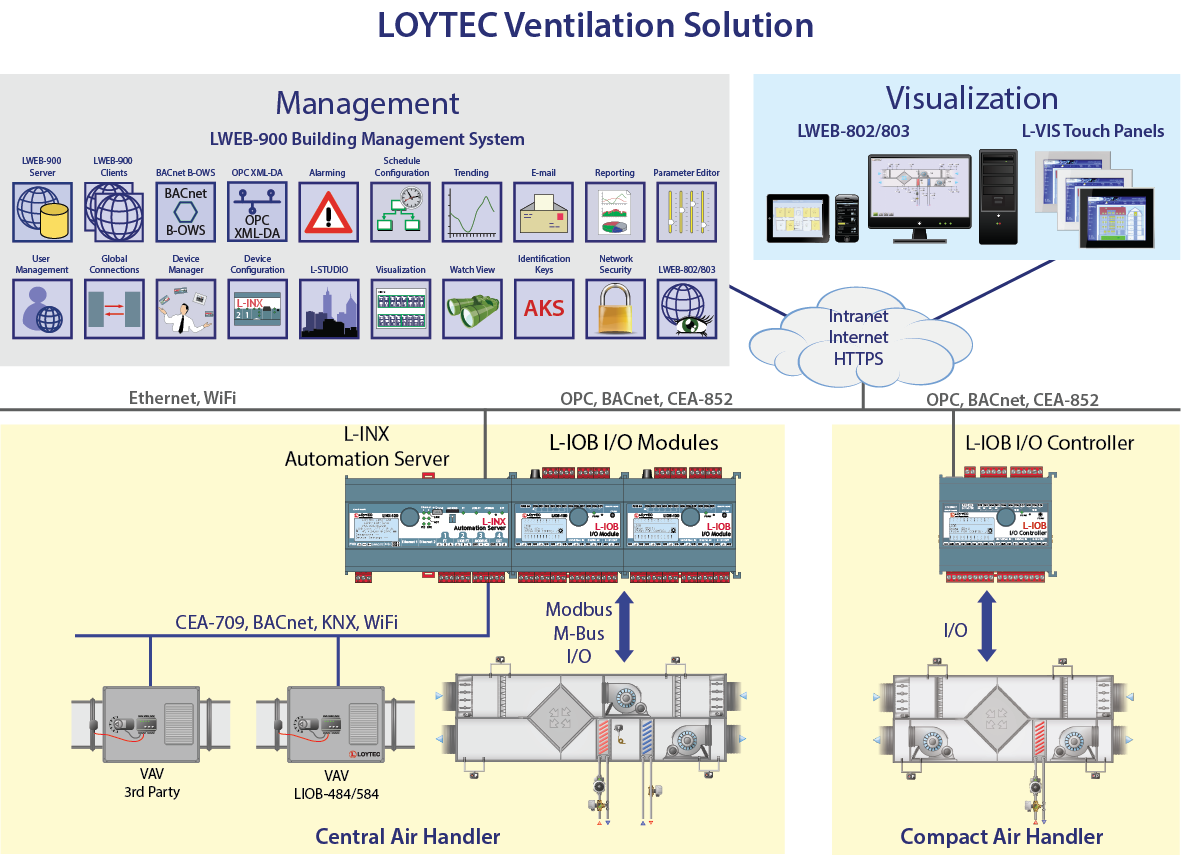

LOYTEC Ventilation Solution

歸功於羅伊特的函數與圖庫,因此可在短時間內完成功能與可視化的設定,並且隨時可以整合自訂功能。大型中央通風系統使用的函數與符號可以重複用於小型通風系統,大幅簡化一般使用者的程式設定與操作需求。

這些控制與可視化元件都透過網路互相連接。透過逐個連接元件的菊鏈方式,佈線需求將降到最低。由於所有的網路成員都經由網頁服務(OPC、SOAP)和HTTPS SSL加密彼此通訊,網路組態得以保持單純,並符合IT部門要求的安全標準。內部網路和網際網路的通訊將透過防火牆和轉址路由器保護安全,允許公司WLAN的整合。

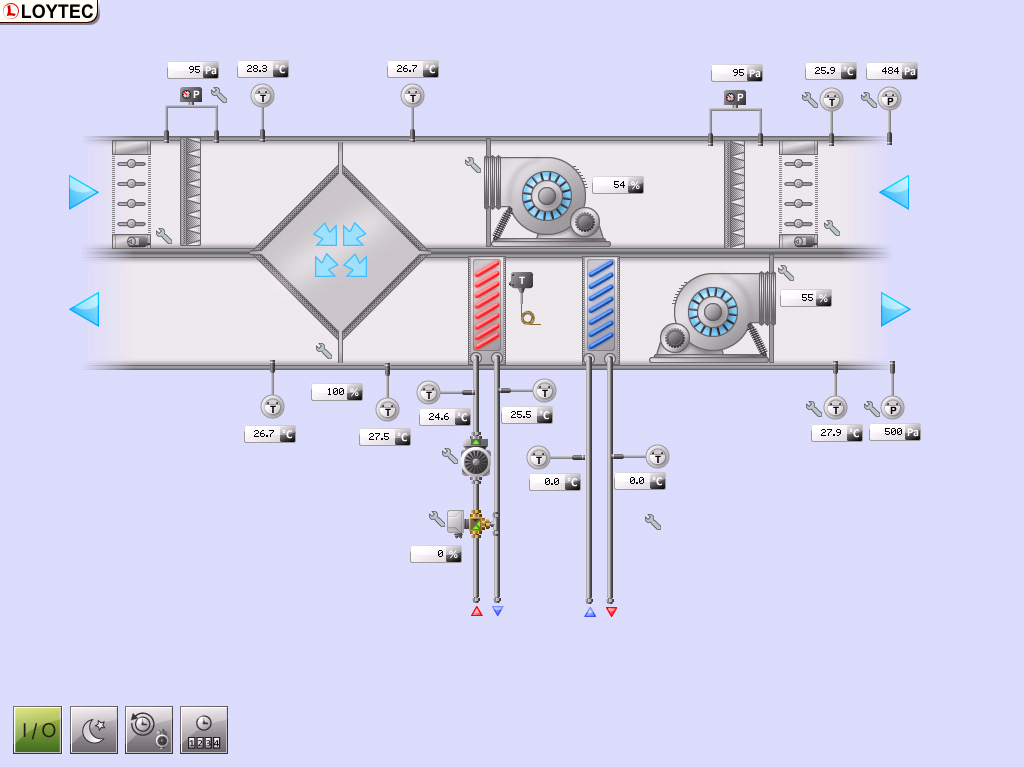

 Air Handler

LWEB-900的伺服器應用程式支援完整的裝置設定、趨勢與警報記錄、行事曆與排程器、參數設定以及定期裝置備份。由於安裝在控制中心的虛擬伺服器上,因此也可納入IT部門的處理程序,例如備份及維護。LWEB-900的用戶端應用程式會安裝在地方設施主管的工作站電腦上,因此可以不受限制地使用管理系統的所有功能。



LWEB-803安裝於所有管理人員的辦公電腦上。透過此應用程式,員工可以使用自己的電腦直接控制房間狀態。

若廠務主管想從遠端存取系統,可以使用網路應用程式LWEB-802。此應用程式可在平板電腦上顯示與LWEB-900用戶端相同的視景。

羅伊特的函數與圖庫提供完整的功能,若要使用所有可能的存取方式,並不需要額外的程式設定。





效益:

一致使用羅伊特產品的優點如下:

  • L-INX 自動化伺服器的多重協議功能: 若使用L-INX自動化伺服器,便不需要額外使用閘道,因為L-INX自動化伺服器已整合此功能。
  • 擴充性: 小型、非集中式的系統可以使用L-IOB I/O控制器。大型的中央站點建議使用L-INX自動化伺服器。無論規模大小,都可以無限使用羅伊特的函數與圖庫的功能。
  • 管理: LWEB-900提供強大的管理系統,具備所有的常見與自訂功能,例如視覺化、警報排程、趨勢記錄等等。另外,它還為執行IT安全功能與報告設立新標準。
  • IT 便利性: 藉由使用網頁服務(OPC、SOAP)和HTTPS SSL加密,完全採用最先進的IT機制,確保IT環境的無縫整合。
  • 隨時隨地,不限裝置: 一旦完成視覺化、趨勢或警報設定等,將可在所有工具使用這些功能,如在L-VIS觸控螢幕上為圖形頁面,在LWEB-900管理系統、LWEB-802網頁瀏覽器或LWEB-803用戶端上為桌面應用程式。



應用範圍:

社區設施:       企業設施:
  • 幼稚園與學校
  • 醫院
  • 公共游泳池
  • 退休與護理之家
  • 運動場館
  • 行政大樓
  • 辦公大樓
  • 購物中心
  • 機場
  • 鐵路車站
  • 生產廠房
  • 倉庫
