L‑STUDIO 3

L-STUDIO 是開發與整合工具,使用於 LOYTEC 控制器的程式開發(如 L-INX 自 動化伺服器,L-ROC 房間控制氣或可編輯程式的視覺化解決方案,如LPAD-7) 。L-STUDIO 結合大樓自動化的主要功能–程式開發,通訊與視覺化介面設計於 單一工具。搭配LWEB-900 大樓管理系統,可將樓宇自動化的各階段–原型設計 階段、程式開發階段、設定與維護階段都納入管理。

為了達到能源使用的有效性與房間舒適度的最高等級,必要將所有慣用的控 制,融合成為單一自動化的程式中。L-STUDIO 可協助在有限的時間與成本效 益下,開發出合適的應用程式,模板化圖形設計,可重複使用的程式庫與測試工 具,能提高專案工程人員的效率。

程式編輯

L-STUDIO 了解你所使用的語言,從經過工業驗證的 PLC 語言 IEC 61131,事件 導向的 IEC 61499,到使用 Node.js 與 Node-RED 的 IoT 程式,L-STUDIO 都能 夠支援。
使用週期性執行的 IEC 61131 經典應用程式,例如鍋爐、空調箱或暖氣/冷氣空 調控制程式,可以在L-STUDIO 中輕鬆地完成。LOYTEC 樓宇自動化程式庫提供 許多應用範例,可做為程式人員開發的出發點。

房間控制的應用程式,可以使用 LOYTEC L-ROC 房間自動化程式庫。該程式庫 提供 HVAC、燈光、窗簾以及現代居住空間需要的整合方案。房間自動化程式庫 使用 IEC 61499 事件導向的開發方式,建立低延遲以及網路化的程式執行環 境,減少傳統網路整合的需要。

通訊

L-STUDIO 邏輯區塊,稱為 CAT,可以包含通訊協議的物件,例如 BACnet 物 件、OPC 標籤等。當 CAT 建立實例時,這些資料點也會自動建立,這個功能讓資 料點與通訊協議資料能夠建立自動產生。CAT 也能包含警報、 排程趨勢紀錄等 物件,這些物件也能夠自動生成並連結到程式邏輯中。L-STUDIO CAT 支援所 有 LINX 自動化伺服器的所有物件: BACnet、OPC XML -DA、Bluetooth、DALI、 EnOcean、SMI、CEA-709、KNX、Modbus、M-Bus 以及其他正在開發中的通訊 協議。

最先進的樓宇需要 IoT 服務,例如,取得大眾運輸系統 (公車) 資訊、辦公室育樂 系統或樓宇資訊系統。這些都能使用 Node.JS 或 Node-RED 整合。這些整合可 以讓傳統 PLC 程式,結合最新的網路技術。

視覺化

L-STUDIO CATs 可以包含圖形操作符號,可以讓資料以圖形方式呈現,並將邏 輯物件以圖示方式檢視。例如,泵圖示、房間概觀,或整個設施的顯示。

這些圖形符號可以整合到圖形專案中,套用到 L-VIS 或 L-PAD 設備。圖形專案 也可以使用 LWEB-802/803,透過電腦或手機的 LWEB-APP 檢視。所有視覺化 功能都可以自由編輯,並支援所有的 LVIS 功能。

管理

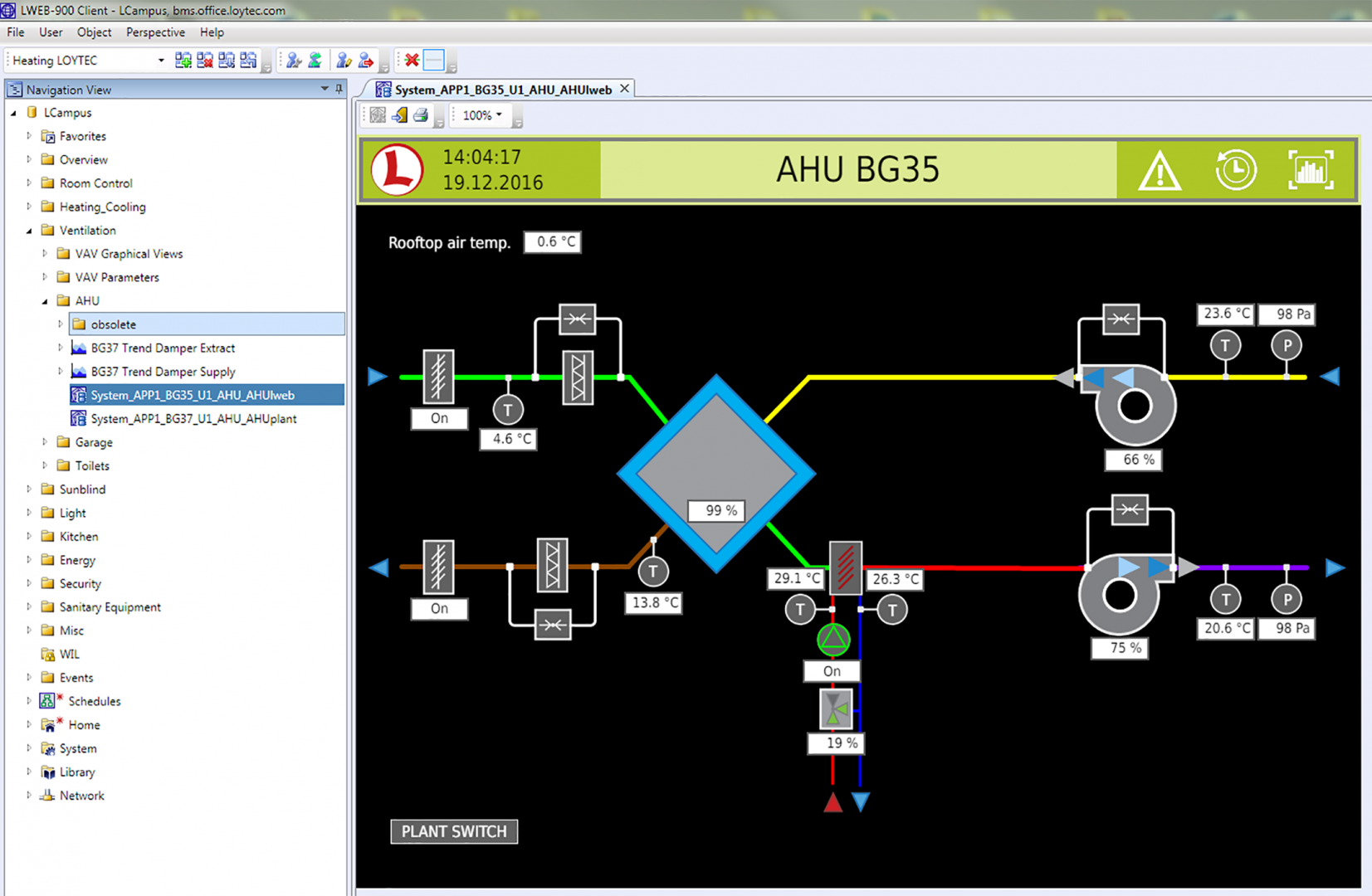

L-STUDIO 專案可以匯入到 LWEB-900,所有設備資料與圖形頁面也會自動 匯入。LWEB-900 的參數視景可以設定與優化由 L-STUDIO 建立的設備設 定。LWEB-900 圖形視景搭配存取控制功能,提供樓宇維護人員與使用者一致 的使用介面。

L-STUDIO 提供專案文件與版本管理功能。所有程式庫功能區塊可以產生 HTML 說明文件。程式庫也有版本管理功能,以二進位格式或程式碼的版本管 理工具追蹤變更。
