LIOB-IP852 Module d’E/S LonMark

CEA-709Ethernet (Switch Ethernet)LIOB-IPOpérations Manuelles LocalesVNC (Virtual Network Computing)Serveur Web pour la Configuration des ÉquipementsBackup / RestoreE/S LocalesLWEB-900 Système de Gestion Technique de Bâtiment IntégréSécurité RéseauProduit certifié LonMarkMarque UL Reconnue

Contenu

Les modules LIOB-45x sont certifiés LonMark et communiquent à travers Ethernet/‌IP‑852 dans un système LonMark. Ils possèdent jusqu’à 512 entrées dans la table d’adresses (en mode ECS) ce qui supprime tout problème éventuel de lien logique.

Canal LonMark IP‑852 sur Ethernet

Les modules LIOB-45x I/O sont équipés de deux ports Ethernet incluant un switch Ethernet intégré. Ceci permet de construire une topologie en ligne de type daisy chain possédant jusqu’à 20 équipements, ce qui réduit forcément les coûts d’installation. Le fait d’avoir deux ports permet également la mise en place d’une installation Ethernet redondante (topologie en anneau), ce qui augmente la fiabilité. Cette possibilité de redondance sur Ethernet est rendue possible grâce au protocole RSTP : Rapid Spanning Tree Protocol, qui est désormais supporté par la plupart des switch.

Les modules LIOB-45x sont équipés d’une interface Web de manière à interroger le statut de l’équipement. L’affichage local peut être obtenu via VNC.

Mode LIOB-IP

Les modules LIOB‑45x peuvent être paramétrés en mode LIOB‑IP par une manipulation manuelle locale. En mode LIOB‑IP, les modules LIOB‑45x étendent simplement les automates serveurs L‑INX, les contrôleurs de zone L‑ROC, les contrôleurs LIOB‑48x E/S et les contrôleurs LIOB-AIR E/S avec des entrées et des sorties en plus via une opération plug and play.

Opération Locale et Forçage

Tous les modules d’E/S L-IOB possèdent un afficheur LCD (128x64) rétro-éclairé et un bouton à molette pour des opérations locales. Les paramètres du contrôleur ainsi que les valeurs des data points sont affichés en mode texte et via des symboles graphiques.

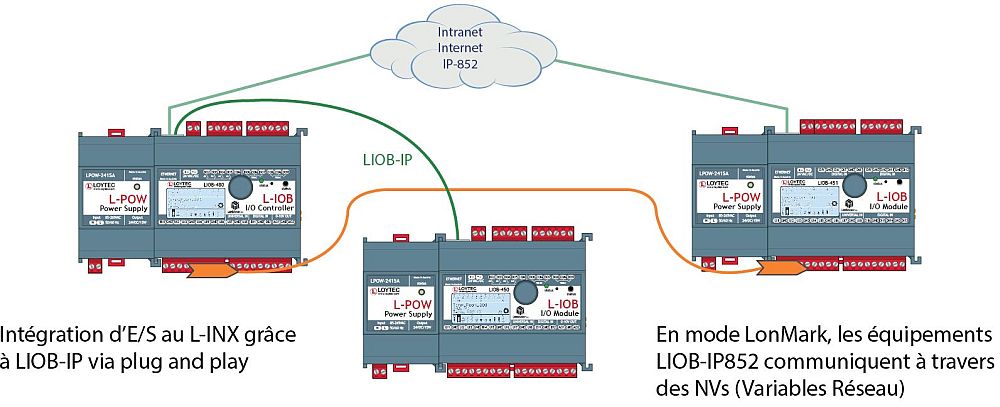

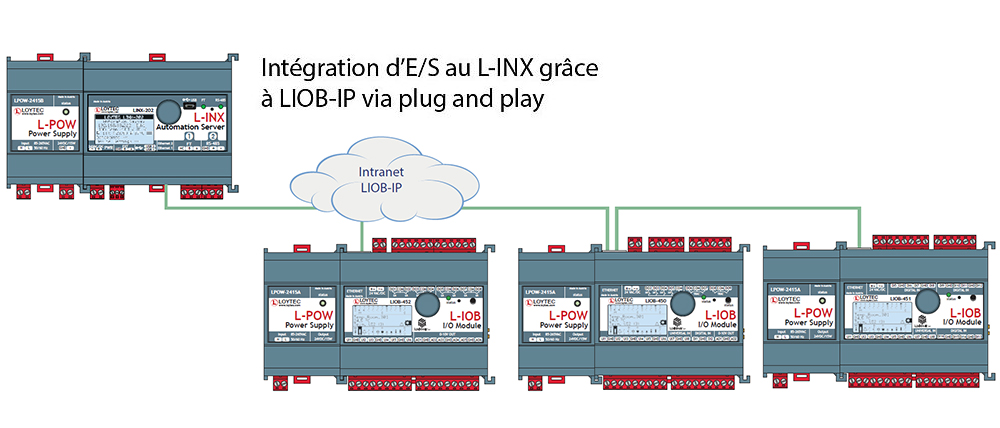

Intégration d'E/S au L-INX grâce à LIOB-IP via plug and play



Intégration d'E/S au L-INX grâce à LIOB-IP via plug and play

Liens connexes

LIOB-IP852 Module d’E/S LonMark Produits

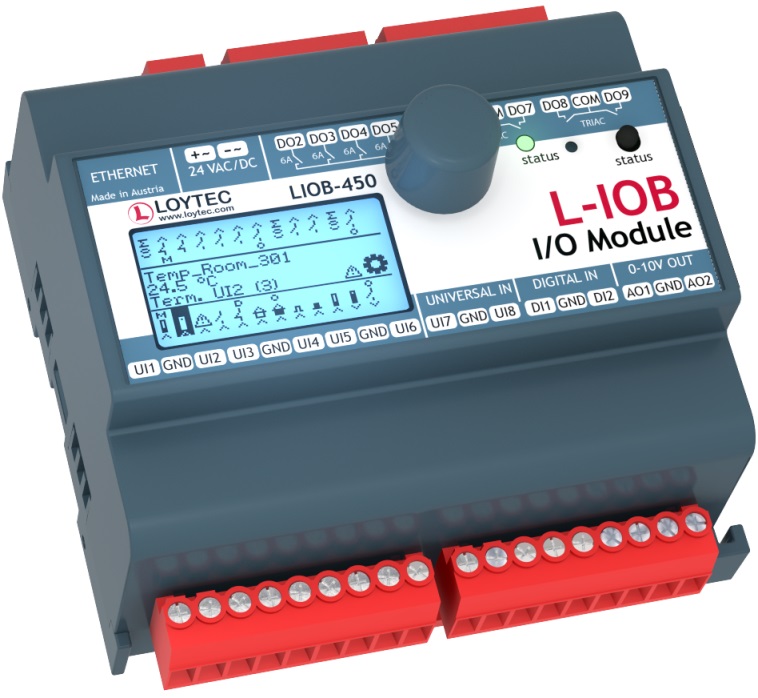

LIOB-450
LIOB-450

Module d'E/S LIOB-IP852: 8 UI, 2 DI, 2 AO, 8 DO (4 x Relais 6A, 4 x Triac 1A)

Ajouter ce produit à la demande de prix
Documents et logiciels liés LIOB-450
Vue 3D du LIOB-450

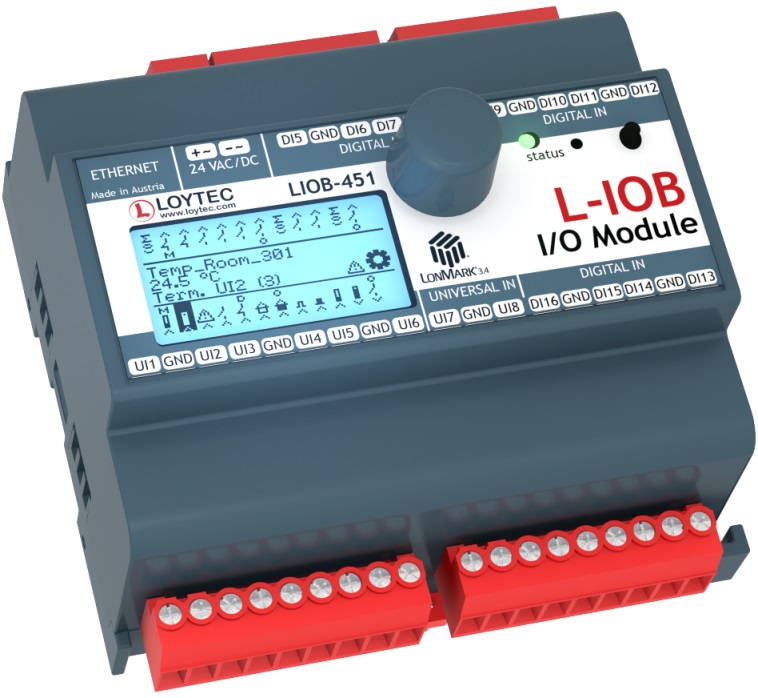

LIOB-451
LIOB-451

Module d'E/S LIOB-IP852: 8 UI, 12 DI

Ajouter ce produit à la demande de prix
Documents et logiciels liés LIOB-451
Vue 3D du LIOB-451

LIOB-452
LIOB-452

Module d'E/S LIOB-IP852: 6 UI, 6 AO, 8 DO (8 x Relais 6A)

Ajouter ce produit à la demande de prix
Documents et logiciels liés LIOB-452
Vue 3D du LIOB-452

LIOB-453
LIOB-453

Module d'E/S LIOB-IP852: 6 UI, 6 AO, 5 DO (4 x Relais 16A, 1 x Relais 6A)

Ajouter ce produit à la demande de prix
Documents et logiciels liés LIOB-453
Vue 3D du LIOB-453

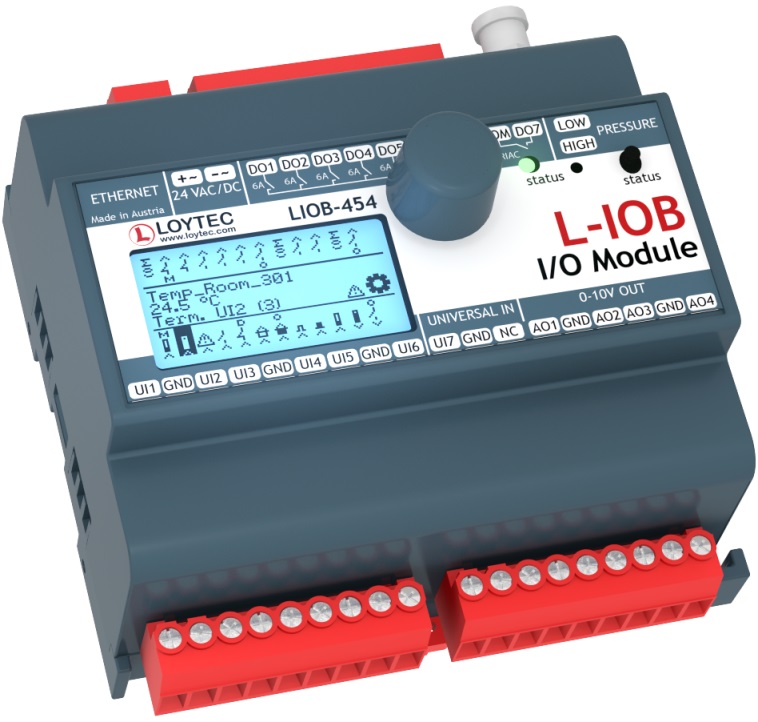

LIOB-454
LIOB-454

Module d'E/S LIOB-IP852: 7 UI, 4 AO, 7 DO (5 x Relais 6A, 2 x Triac 1A), 1 capteur de pression

Ajouter ce produit à la demande de prix
Documents et logiciels liés LIOB-454
Vue 3D du LIOB-454

LPOW-2415A
LPOW-2415A

Alimentation LIOB‑Connect, 24 V DC, 15 W

Ajouter ce produit à la demande de prix
Documents et logiciels liés LPOW-2415A
Vue 3D du LPOW-2415A

LPOW-2415B
LPOW-2415B

Alimentation avec connecteur 24 V DC, 15 W

Ajouter ce produit à la demande de prix
Documents et logiciels liés LPOW-2415B
Vue 3D du LPOW-2415B

L-TEMP2
L-TEMP2

Capteur de température externe (NTC10K) pour utilisation avec entrées universelles L-IOB

Ajouter ce produit à la demande de prix
Documents et logiciels liés L-TEMP2
