整合大樓管理軟體LWEB‑900提供使用者介面,管理與運作LOYTEC大樓管理系統。LWEB‑900是個擁有高度彈性與可擴充性的解決方案,可用於安裝與設定羅伊特裝置(L‑INX自動化伺服器、L‑IOB I/‌O模組與IP連線能力的控制器、L‑ROC房間控制器、L‑GATE閘道器、L‑VIS觸控螢幕)及日常運作。通用的大樓自動化系統使用者介面,適用於專案的每個時期。

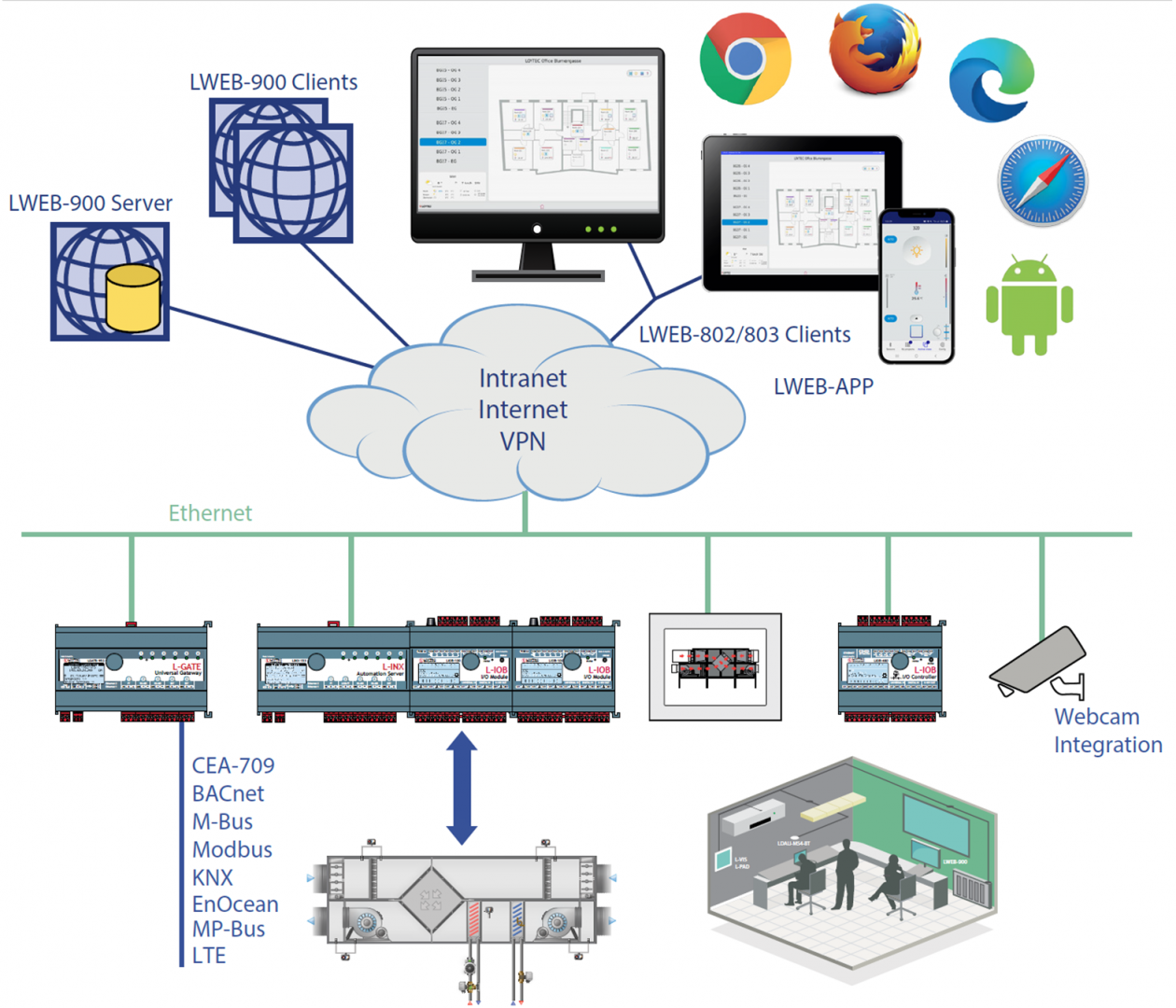

LWEB‑900使用Client-Server架構。包含LWEB‑900伺服器與一個或多個LWEB‑900使用者端程式。LWEB‑900伺服器管理並儲存系統與運作參數、歷史資料、存取權限與裝置設定於SQL資料庫。使用Web Service在分散式的羅伊特裝置間,即時交換資料,並且與底層實際使用的技術互相獨立(CEA‑709, BACnet, DALI, M‑Bus, Modbus, KNX等等)

LWEB‑900使用者端程式是大樓自動化系統的操作介面。使用者端程式可以與LWEB‑900伺服器安裝在相同或不同的PC。透過Web Service在伺服器與使用者端程式間通訊,使得遠端操作可以透過防火牆與NAT路由器完成。內部網路與網際網路的連線方式,能夠建立分散式的自動化系統。另外,不同現場匯流排技術間的差異透過LWEB‑900可取得互補,使用者可以使用統一的介面於不同的通訊系統。

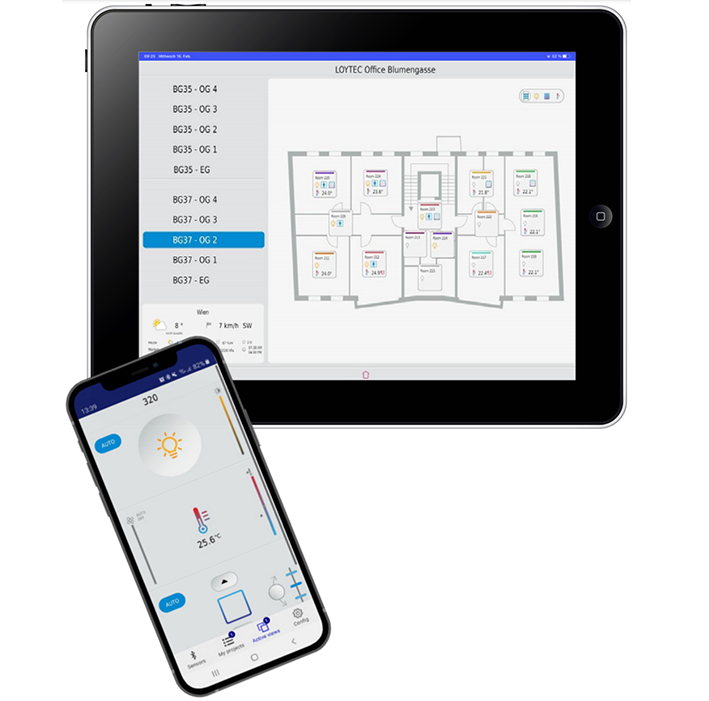

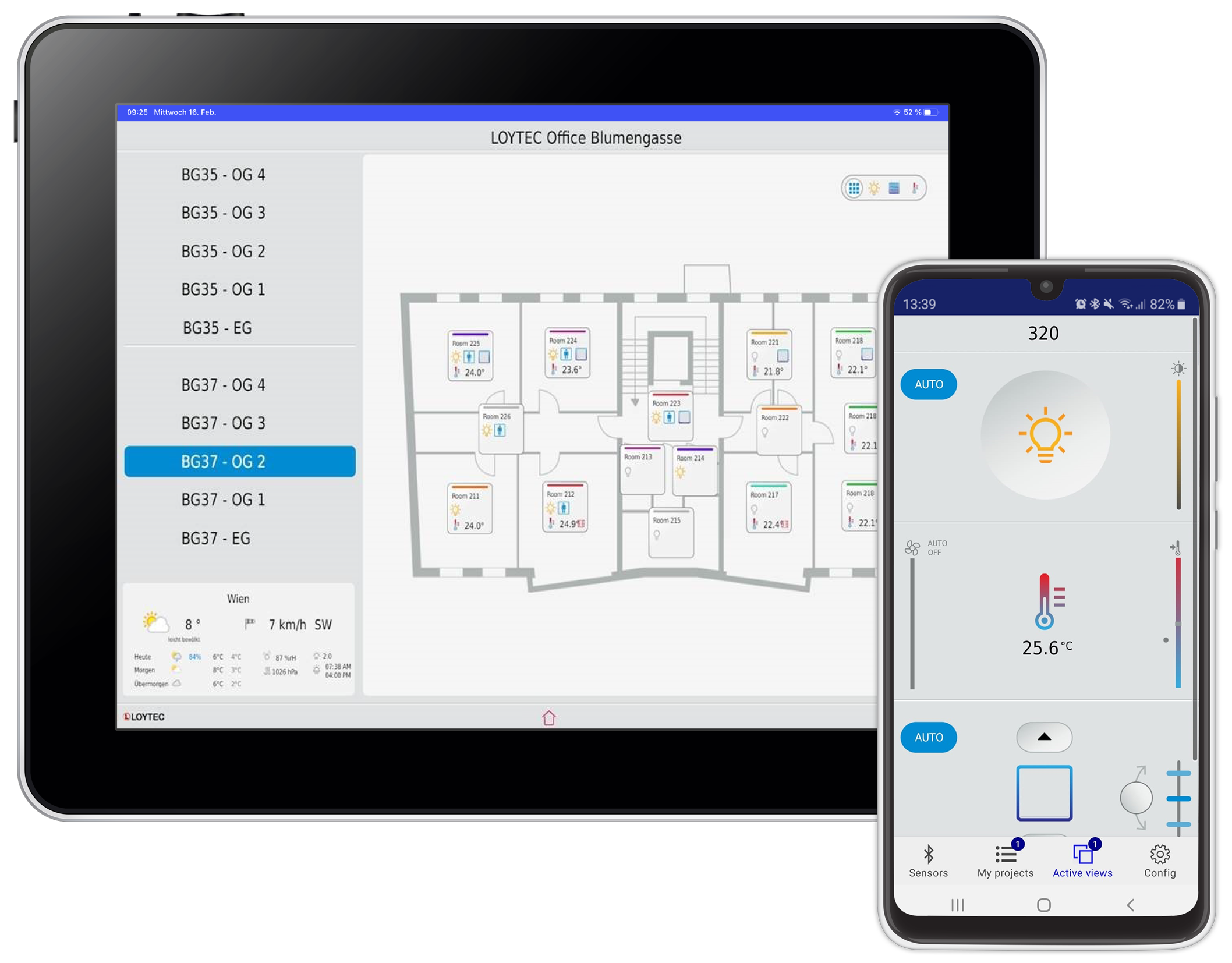

檢查大樓裝置的狀態,可以不需要安裝LWEB‑900使用者端程式。若您可以IP方式連結到LWEB‑900伺服器,只要使用標準的瀏覽器,即可操作與監控大樓自動化系統。可以使用智慧手機、平板電腦或PC達成。

lweb900 system architecture catalog V2018 01

Project_with_trends

iPad_Vector_plus_iPhone視覺化與操作

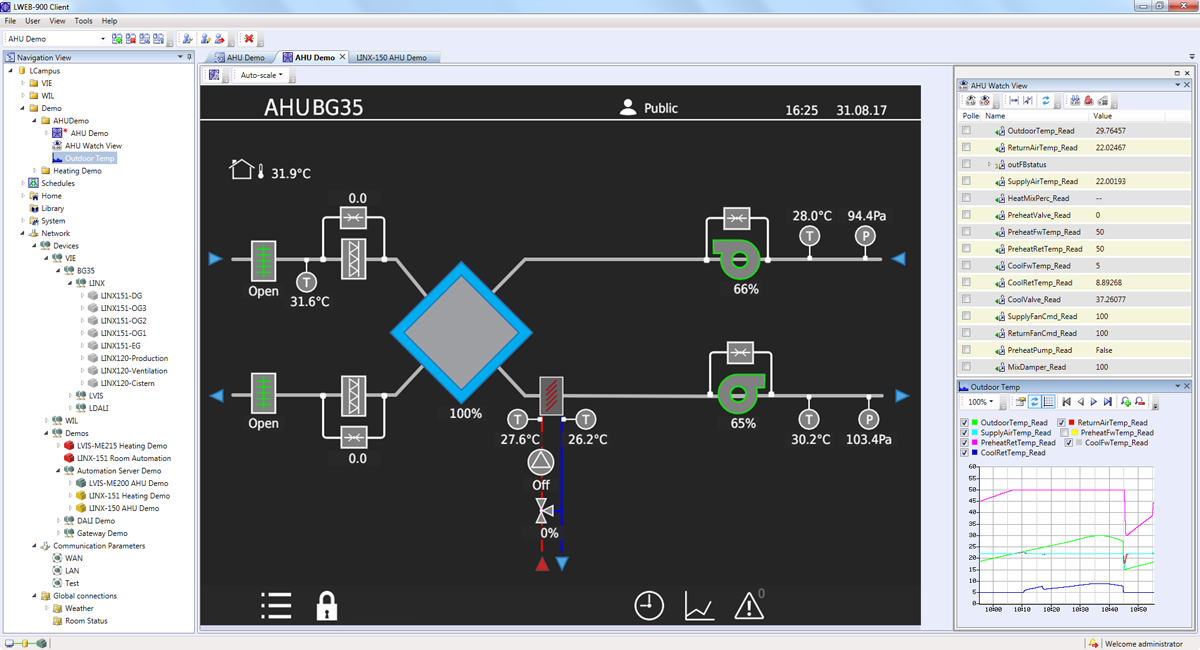

在LWEB‑900,所有大樓區域皆可使用安裝示意圖方式瀏覽與操作。所有示意圖包含大量的動態顯示元素,呈現出所有設備的即時狀態。這些顯示元素也可以包含複雜的元素,像是警報、趨勢紀錄與排程。用來設計視覺化呈現方式的設定軟體,直接內建於LWEB‑900。基本功能及頁面不需要具備HTML、Java等相關知識即可建立。動態資訊可以用數值、文字、圖示、長條圖、趨勢紀錄、警報與事件清單、或排程控制方式呈現。所有常用的像素圖形(PixelGraphic)格式(GIF, JPG, BMP, TIF, PNG)與向量圖形(SVG)都支援。

LWEB‑900使用者端程式為貼近使用者需要,動態圖形可以在另一個視窗顯示或與警報視景、導航視景和資料點的監看視景整合在同一個視野(Perspective)內。

圖形化視景

圖形化視景是協助視覺化與管理的大摟管理區域示意圖。每個圖形化視景可以包含大量的動態顯示元素,呈現即時的設施狀態。LWEB‑900在使用介面內提供圖形化視景,也提供分散式的LWEB‑900使用者端程式利用WEB Service執行相同的功能。

Alarm_View警報

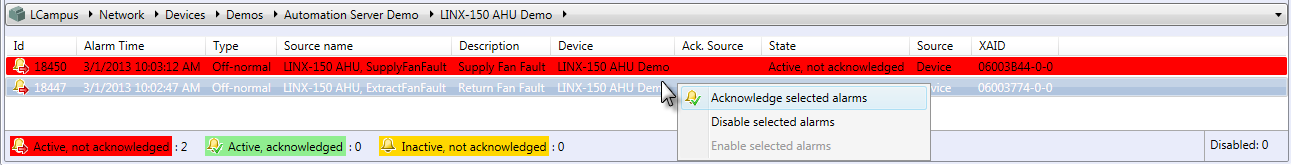

使用LWEB‑900可以將不同來源的警報訊息,以一致性的方式呈現。不論是由L‑INX自動化伺服器發出V-belt斷裂、DALI燈光控制器的緊急燈光測試失敗、或是L‑GATE裝置的第三方系統發佈警報,在LWEB‑900上這些警報以最基本的概觀方式,呈現給使用者。使用者可以回覆或停止警報。當警報發生時,一個或多個接收者可收到e-mail通知。若警報設定成必須在一定時間內回覆,當超過設定時間還未收到回覆時,可啓動另一個設定好的工作。

Schedule_View排程

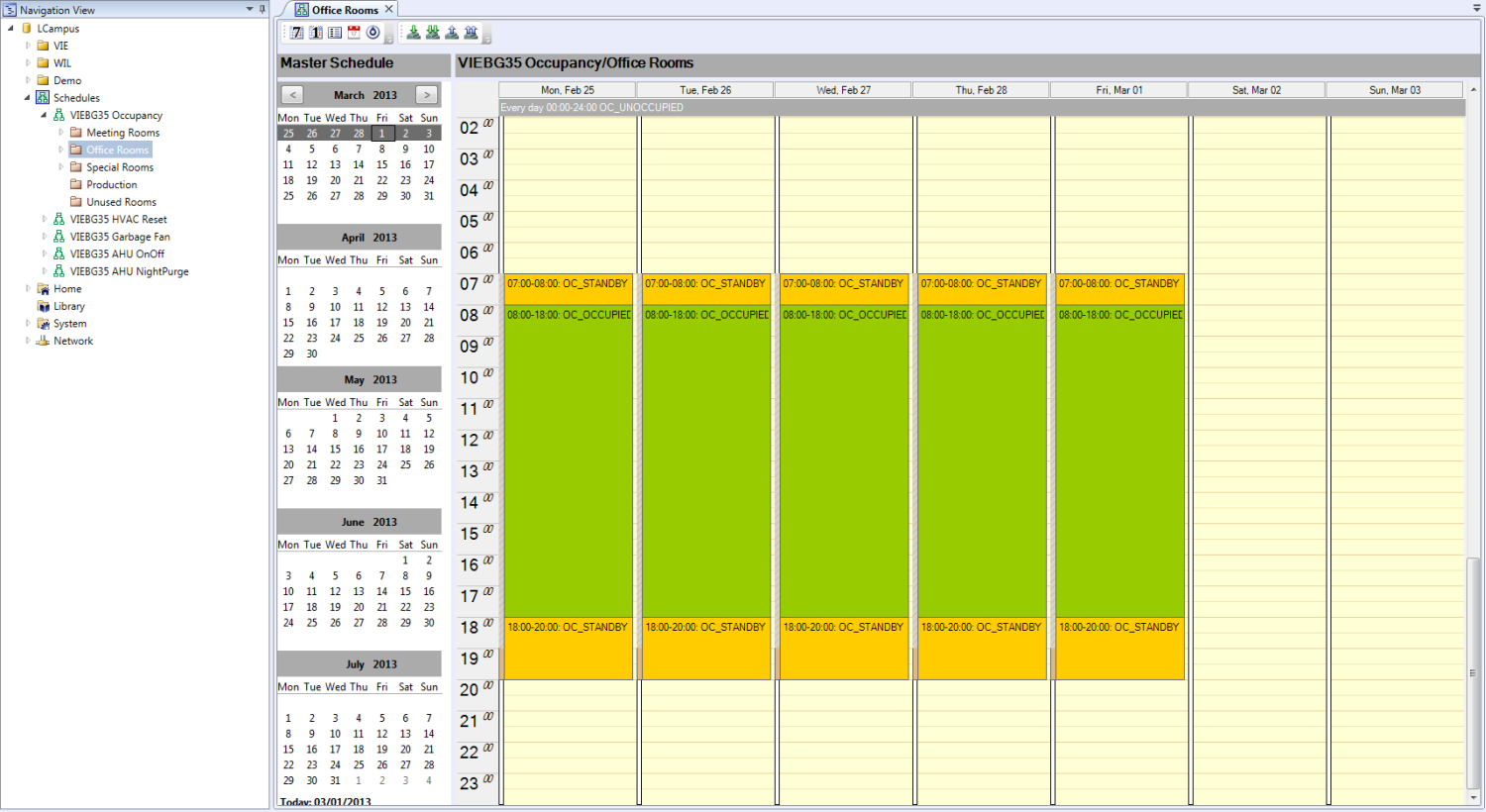

排程工作可以在羅伊特裝置或LWEB‑900伺服器上執行。基於系統最佳化考量,排程應該與對應的控制邏輯放置於相同位置。例如,佔有的排程(Occupancy)應該在主要會運用到此訊息的LINX自動化控制器,而利用排程決定是否需要通知或發佈警報的功能,則需要放置於LWEB‑900伺服器。LWEB‑900提供獨特且有效率的排程設定並使用階層方式,組織不同裝置上的執行排程。使用與一般辦公室行事曆軟體類似的介面,以非技術人員使用上的考量設計的操作介面。排程為樹狀結構,最高階層設定將套用到所有的排程。其餘階層的設定,只會影響到該階層底下的其他階層。系統可以偵測到裝置端的設定變更,並可以選擇接受或拒絕裝置端的修改。排程的階層設定完成後,由LWEB‑900將需要在羅伊特上執行的工作設定,下載到對應的裝置上。

Trend_View趨勢紀錄

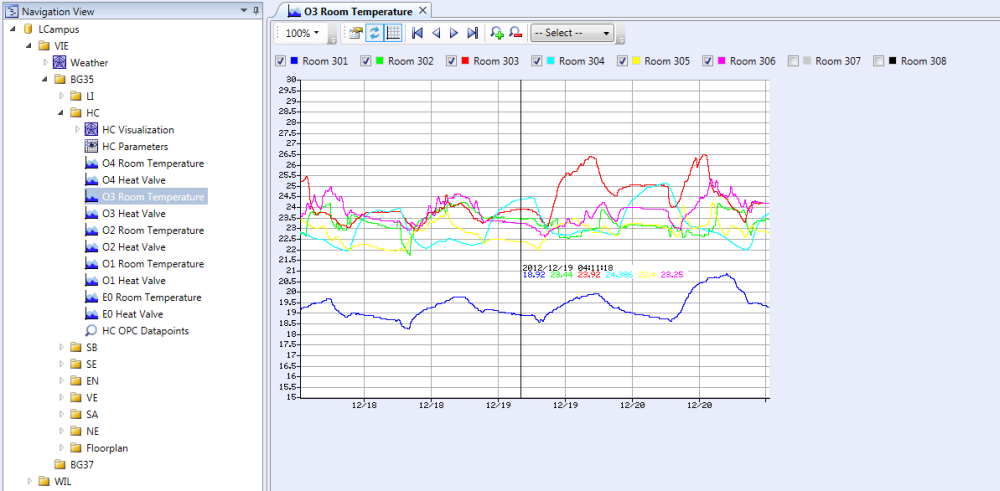

羅伊特裝置可以紀錄各資料點的數值。然而裝置上的記憶體容量是有限的,因此LWEB‑900利用定期讀取趨勢資料,並儲存於資料庫來克服這個限制。最快的趨勢紀錄設定方式,使用者可以在LWEB‑900上,直接建立趨勢紀錄。只要選取紀錄點並使用功能表單,啓動趨勢紀錄,LWEB‑900會定期輪詢裝置上資料點數值,並儲存於資料庫。若LWEB‑900伺服器無法透過IP直接存取羅伊特裝置,可透過各裝置自動將趨勢資料以附檔方式,利用電子郵件傳送給伺服器。趨勢紀錄可以使用表格或圖表方式呈現。而圖表的呈現方式,可以設定多種不同的顯示選項。此外,LWEB‑900可以將趨勢紀錄以CSV檔案格式匯出。

Event_log事件紀錄

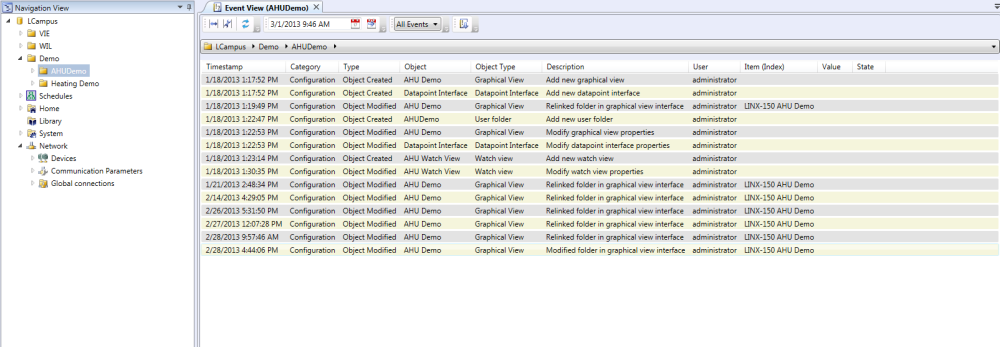

所有事件皆由LWEB‑900紀錄於資料庫。事件包含警報、警報回覆、使用者登入與登出、運作參數修改、裝置設定修改、系統訊息等等。事件紀錄視景提供多種篩選條件,可以有效分析所有LWEB‑900活動與操作紀錄。

lweb-screen參數視景

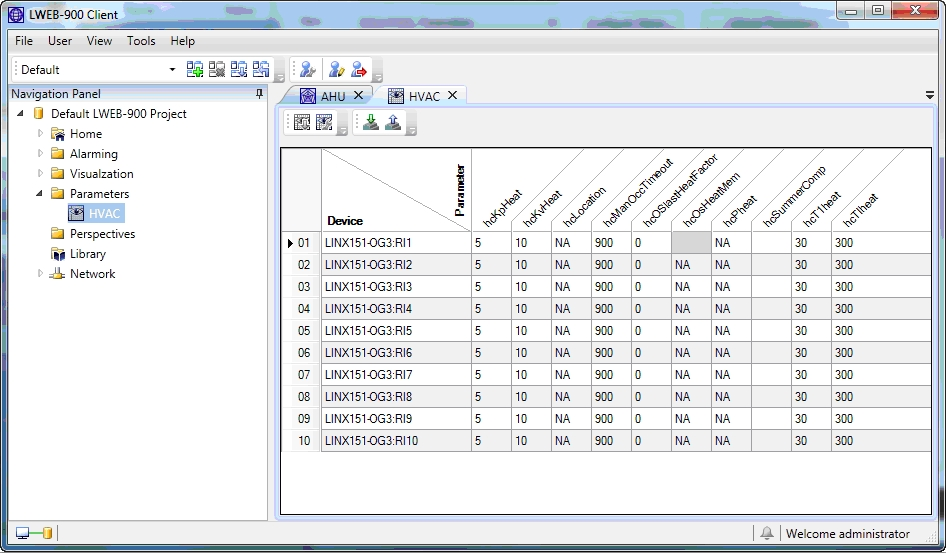

參數視景提供設定多個分散式裝置的參數設定介面。例如,室溫控制、燈光控制或遮陽簾控制的參數,皆可在不同的參數視景設定與調整。參數視景以矩陣方式呈現,每個位置代表一個參數。參數依據排列位置與功能,可以自由地於矩陣內調整。例如:使用滑鼠,只要幾個點擊就能調整數個房間的遮陽簾運作週期區間,並將新數值寫入對應的自動化裝置內。

Global_Connections全域連線

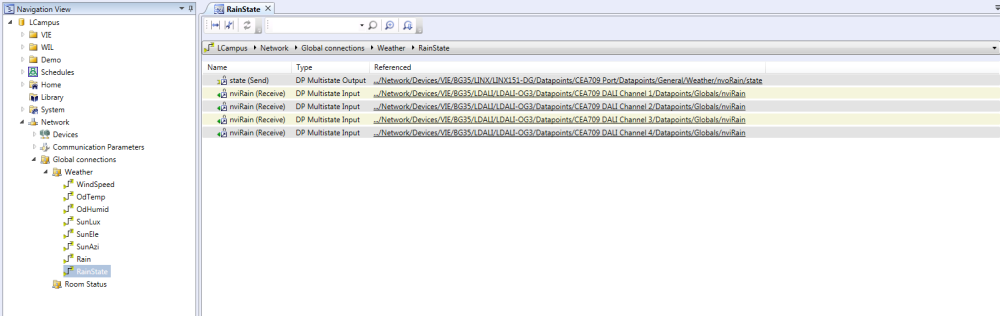

使用LWEB‑900可以透過乙太網路/‌IP,方便地連接不同羅伊特裝置的資料點。全域連線可以簡單的建立,並且能夠使用拖拉的方式增加輸入與輸出的資料點。不論是L‑IOB裝置的實體I/‌O或場域的Bus系統(CEA‑709、BACnet、DALI、M‑Bus、Modbus、KNX等等),對於LWEB‑900來說並無差異。LWEB‑900可設定屬於全域連線的所有裝置。在連線建立完成後,各裝置直接透過IP網路交換資料(不需透過LWEB‑900)。

Configure_Device裝置管理員

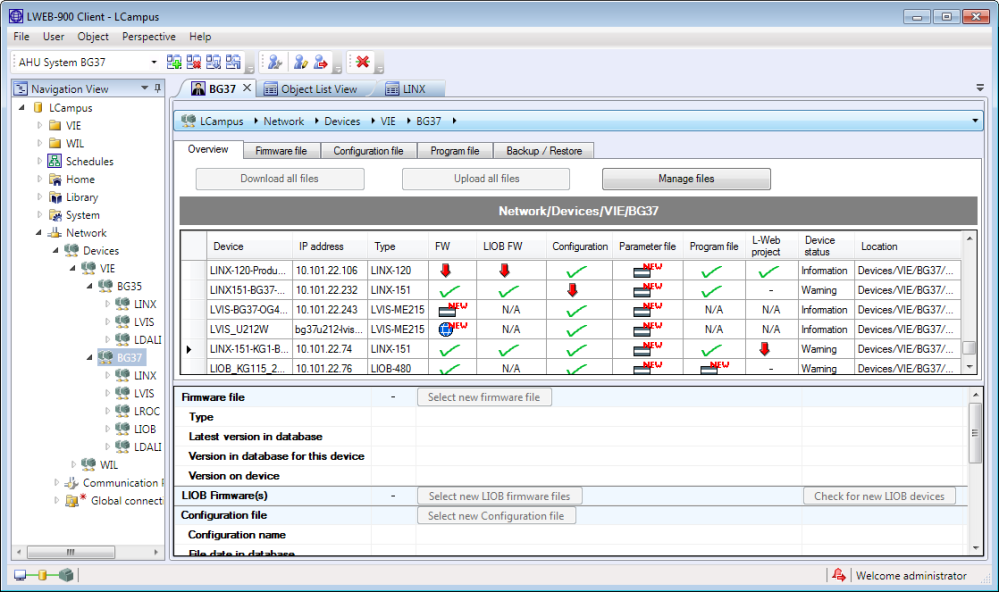

LWEB‑900 提供清晰的概觀呈現所有裝置狀態與每個裝置的詳細資訊(例如,裝置類型、名稱、IP位址、韌體版本、設定檔、程式檔等等)。韌體更新可以在單獨裝置或裝置群組上執行。備份功能確保所有相關的裝置設定,可以定期備份儲存。若裝置由於故障需要更換,設定檔可以簡單的還原。不同的硬體使用不同方式還原,還原方式可以透過裝置上的LCD螢幕或LWEB‑900使用者端程式進行。

User_Management裝置設定

LWEB‑900以集中式的資料庫,管理及設定所有羅伊特裝置。設定所需要的軟體工具,可以在LWEB‑900內直接使用,設定之後的設定檔案儲存於資料庫中。

多使用者系統

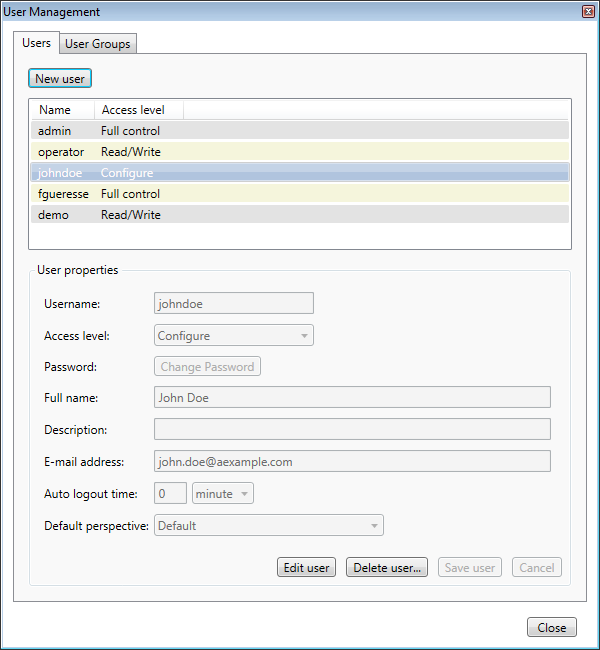

LWEB‑900提供每個使用者不同的工作環境。每個使用者登入後,系統提供每個使用者依照其需要客製的視野(Perspective)。視野(Perspective)定義哪些視窗需要開啓及如何排列於螢幕中。使用者可以定義不同的視野使用於不同工作或任務,並可以在視野間快速切換。

LWEB‑900使用存取控制清單控制使用者可以操作哪些特定功能或物件(例如:資料夾、資料點、圖形視景、參數視景、趨勢表)。存取控制清單允取下層物件直接繼承自上層物件的設定,以加快設定速度。

Reporting報表

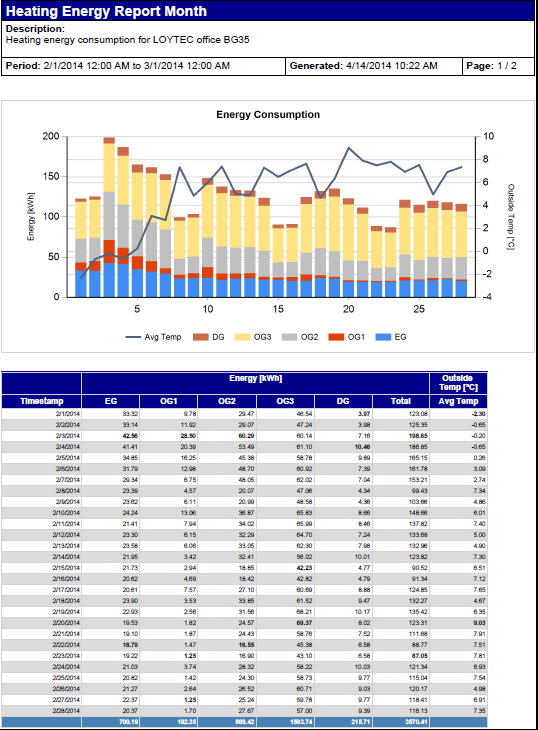

LWEB‑900可以使用趨勢紀錄資料建立報表。例如,用來呈現大樓電力使用狀況的報表。報表的建立可以使用下列方式:

  • 定期: 報表可以每天、每週、每月、或每年產生。
  • 事件: 當資料點數值改變時,建立報表。
  • 手動: 依使用者要求產生。

報表可以使用PDF, Excel或Word格式呈現。也可以自動透過E-mail發送。

Licence_Management授權

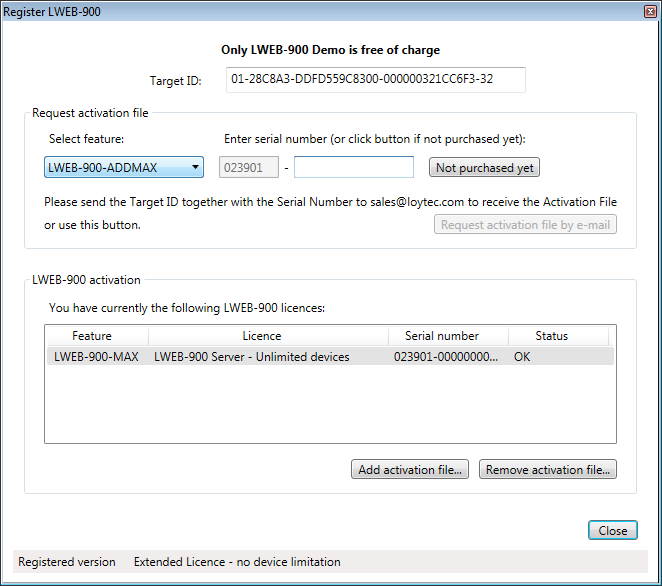

授權方式以連接到LWEB‑900的裝置數量計算。基本授權包含10個羅伊特裝置。為了擴充裝置數量,可以10個裝置數量為單位增加授權。另有無裝置數量上限的授權方式。客戶在購買時就知曉必須使用無上限的授權時,亦可直接提供該種授權方式。LWEB‑900可整合的最大連線裝置數量,依照安裝的PC與資料庫而異。羅伊特 L-IP路由器、L‑IOB模組使用隨插即用(Plug and Play)方式連結於L‑INX自動化伺服器、L‑ROC房間控制器或L‑IOB I/‌O控制器不計算在授權的裝置數量內。LWEB‑900全功能的試用版,包含10個裝置與30天的免費使用時間。

BACnet Operator WorkstationBACnet Operator Workstation (B-OWS) – (LWEB-900 Version 2.0)

BACnet Operator Workstation提供操作員在日常管理系統時,所需要的資訊與相關編輯功能。除了檢視與編輯BACnet物件,Operator Workstation也可用來顯示趨勢紀錄、排程、其他特殊化物件、報表及圖形。當警報發生時,BACnet Operator Workstation可通知操作員進行警報確認、提供警報綜合的資訊及允許調整警報類比物件的域值。

Watch View監控視景

監控視景可以提供即時的資料點數值。依據資料點類型不同,可以在監控視景中修改或編輯數值,也可以看到正在網路中進行的狀態。

AKSAKS-辨識鍵

資料點藉由名稱與路徑的唯一性作為區別的基礎。使用LWEB‑900,您可以定義辨識鍵的設定並為每個資料點設定一個辨識鍵值。辨識鍵的設定可以在LWEB‑900專案間匯出與匯入。

整合網路攝影機

LWEB-900將支援 ONVIF 標準的網路攝影機加以整合。本機的子網掃描功能可自動檢測攝影機,並大幅降低設定的工作量。攝影機的即時影像可新增到圖形視景內。LWEB-900 可以自動檢測攝影機的功能,並將地圖事件(例如:動作偵測、人員計數器資訊)和指令(例如: PTZ 控制)對應到資料點。LWEB-900 本身並不錄製影像,但如果發生警報,可以下達指令給攝影機,開始錄製。

多站點

此功能允許於單一 LWEB-900 客戶端程式存取多個不同站台的LWEB-900 伺服器。也可以建立通用圖形視景,顯示來自不同伺服器的資訊。能夠以跨越站點的方式,管理裝置、警報和用戶。要啟用此功能,需要在每個 LWEB-900 伺服器上安裝 LWEB-900-MS 授權。

結論

羅伊特裝置一起使用時,LWEB‑900提供無縫整合且全面的大樓自動化系統。相對於其他在不同的設備上使用不同工具與專案檔的方式,LWEB‑900提供共用的使用介面來設定與操作整個系統。使用Web Server在資料的溝通,讓LWEB‑900不管有無防火牆與NAT路由器皆可使用遠端控制。使用者與技術人員可以透過標準的IP技術遠端監控、操作與設定大樓裝置與設備。
