可視化

visualization_solution 154593596

任務:

現代建築自動化的運作關鍵,在於圖形可視化,並能取得技術建築系統與元件的目前作業狀況、歷史資料和警報清單。因此,部署精細的樓宇管理軟體不一定是最好的選擇。

很多時候,越簡單越好。尤其是對使用者而言,不需要經過長期訓練就能輕鬆維護系統,將大大提高使用者的接受度。操作簡單,是使用者能否接受樓宇自動化系統的關鍵,也關乎連接系統與設施的操作效率。

無論本機使用者分散各地的物業或中心位置,都可存取經過規劃的可視化系統。可視化系統透過IP連線提供存取。使用者可透過標準桌上型電腦、平板電腦或智慧型手機存取系統。設施與重要功能的所有圖形頁面,內嵌在分散的現場自動化裝置內。

整個系統必須能夠整合多種通訊技術。同時,暖通空調的安裝(通常為BACnet網路)、房間自動化(LonMark系統、KNX)及能源資料採集(M-Bus、Modbus)將互相連接。



解決方案:

此設定需要結合硬體和軟體來達成。在現場環境中,L-INX自動化伺服器將透過整合CEA-709、BACnet、KNX、Modbus及M-Bus介面來接管資訊的擷取。

lweb900_system_architecture

所有提供的圖形與功能(例如排程、趨勢記錄和警報)都將儲存於L-INX自動化伺服器內。此功能與可視化專案,不受所連接的電腦硬體限制。若要在執行LWEB-803可視化,首先在MS Windows作業系統的電腦上進行可視化之前,將會安裝L-WEB系統的元件。LWEB-802可視化介面不受平台限制,採用HTML5為基礎,可顯示在iOS、Android或Windows等作業系統的平板電腦或智慧型手機等可攜式裝置。在本機可視化及本機操作方面,將就近在暖通空調設施,甚至是每個房間內安裝L-VIS觸控螢幕。L-INX自動化伺服器與可視化系統之間的通訊,將透過 IP 連線進行網頁服務使用。

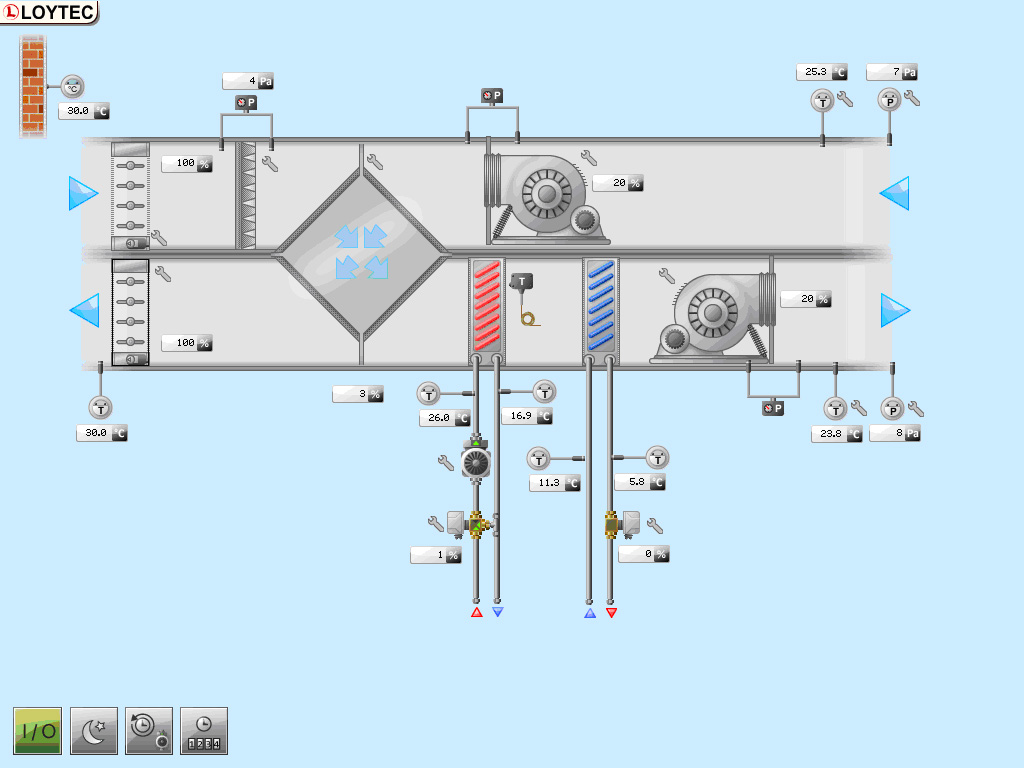

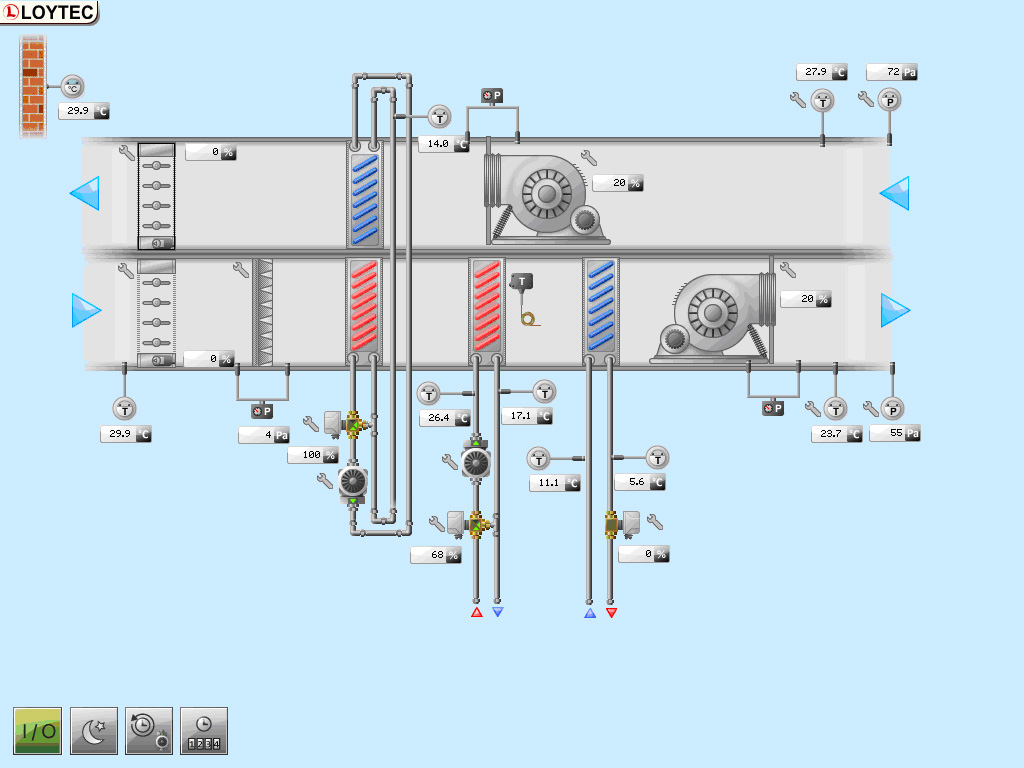

LWEB-803/802 可視化會顯示儲存於L-INX自動化伺服器的動態圖形頁面。分散L-INX自動化伺服器的圖形頁面將連結在一起,產生可一致操作的相關可視化系統。在這些圖形頁面的協助下,使用者將可控制系統、檢視作業情況、編輯排程表,以及查看警報清單與趨勢記錄。











anlage1anlage2

效益:

L-INX自動化伺服器的基本功能,是以合理價格提供可視化系統的可能性。由於同時整合不同的協議,可以透過一致的圖形頁面控制不同的系統,而且不受使用的網路協議影響。使用網頁服務執行L-INX自動化伺服器與LWEB-803/802可視化之間的通訊,可讓IP網路的通訊暢行無阻,且不需要變更防火牆的相關安全設定。不需要HTML、Flash等技術,即可利用L-VIS/L-WEB配置軟體建立圖形頁面。由於分散L-INX自動化伺服器的圖形頁面互相連接和連結,因此能設計一致的使用者介面。這讓單一圖形頁面可以同時對應多個L-INX自動化伺服器的資訊,而不需要選擇取得資訊的特定裝置。



運用LWEB-900進行擴充:

了LWEB-900軟體套件的協助,您可以隨時擴大整個系統的可視化範圍,也可以延伸至完整的樓宇管理系統。除了可視化之外,LWEB-900還提供利用現有硬體,建立所有分散式設施管理系統的必要功能。相關詳細資料請參閱LWEB-900的頁面。



功能:

  • 利用LWEB-803及LWEB-802進行樓宇自動化控制與監測
  • 在相連的分散式建築群中,可透過IP連線擴充可視化系統
  • 系統重疊的設施可視化
  • 存取AST功能:警報、排程與趨勢記錄
  • 整合多種網路協議



應用範圍:

社區設施:

  • 幼稚園與學校
  • 醫院
  • 公共游泳池
  • 退休與護理之家
  • 運動場館
  • 行政大樓

企業設施:

  • 辦公大樓
  • 購物中心
  • 機場
  • 鐵路車站
  • 生產廠房
  • 倉庫
