Lösungen: L-ROC Raumautomation, HLK

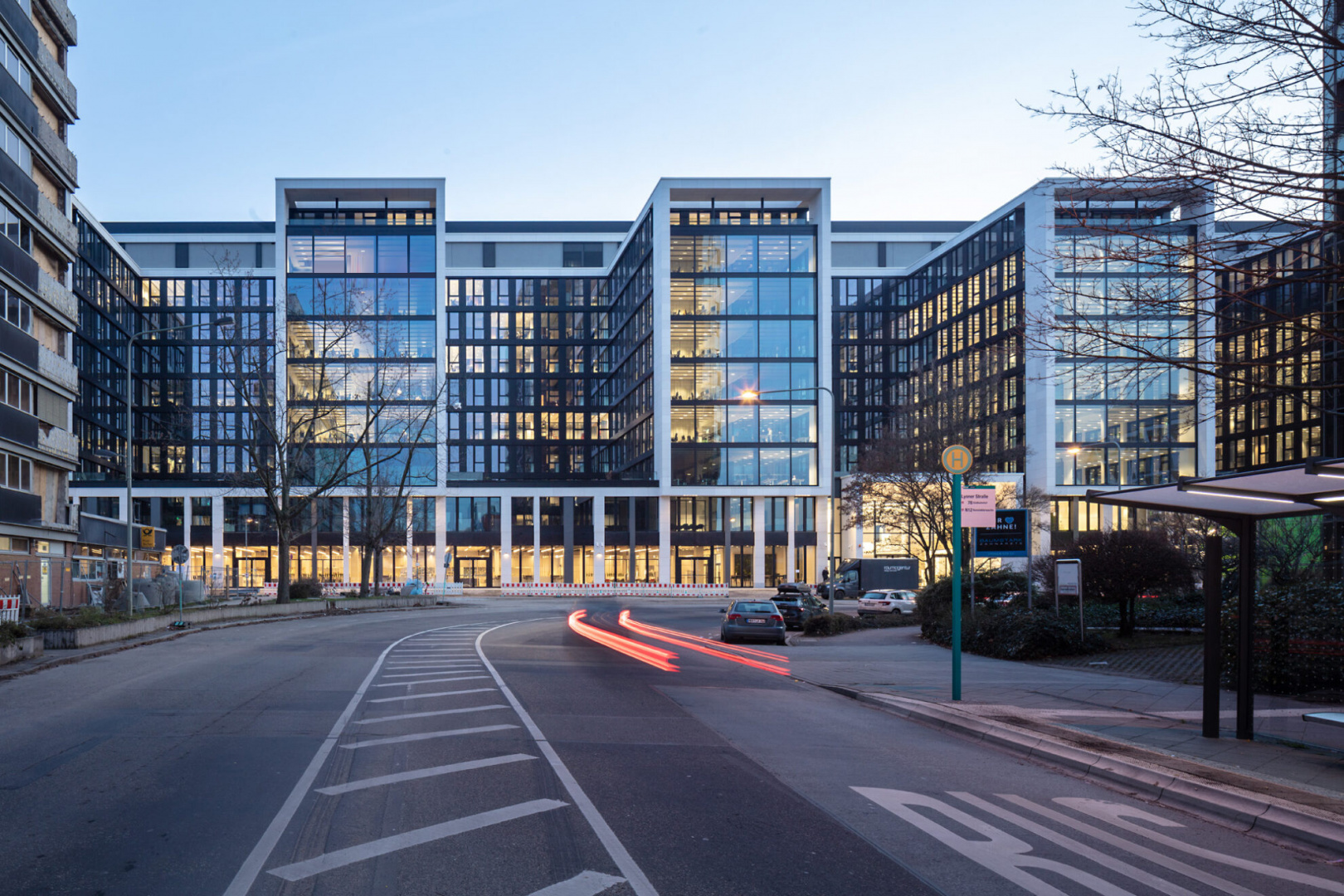

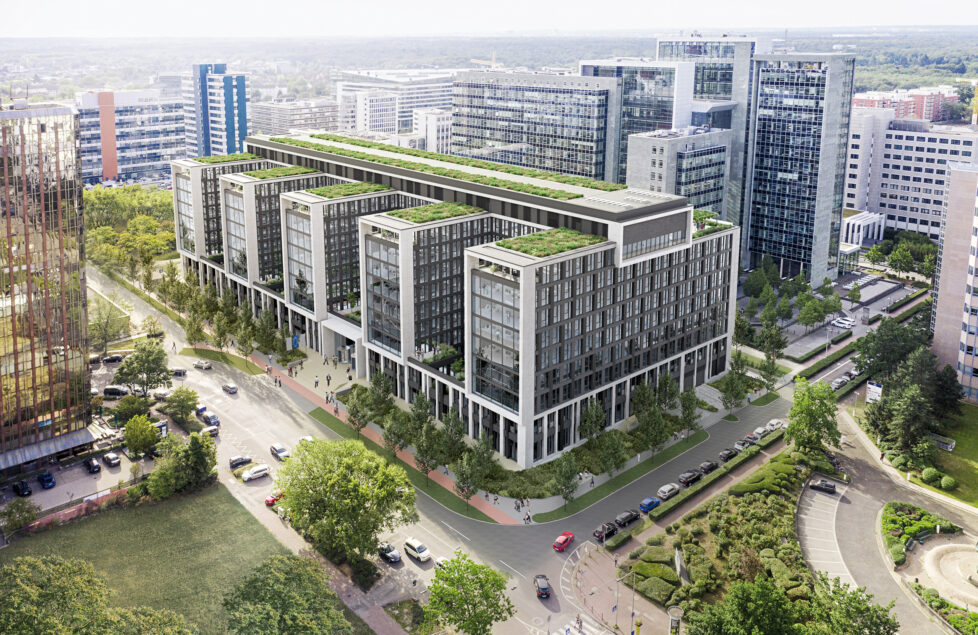

Das Neubauprojekt EWS24 wurde vom Projektentwickler „Lang & Cie. Real Estate AG“ gebaut und komplett an einen Nutzer vermietet. LOYTEC Partner „Otto Building Technologies“ hat die gesamte Gebäudeautomation im Projekt ausgeführt.
Sonnenschutz, Beleuchtung und Raumklimaregelung mit L-ROC

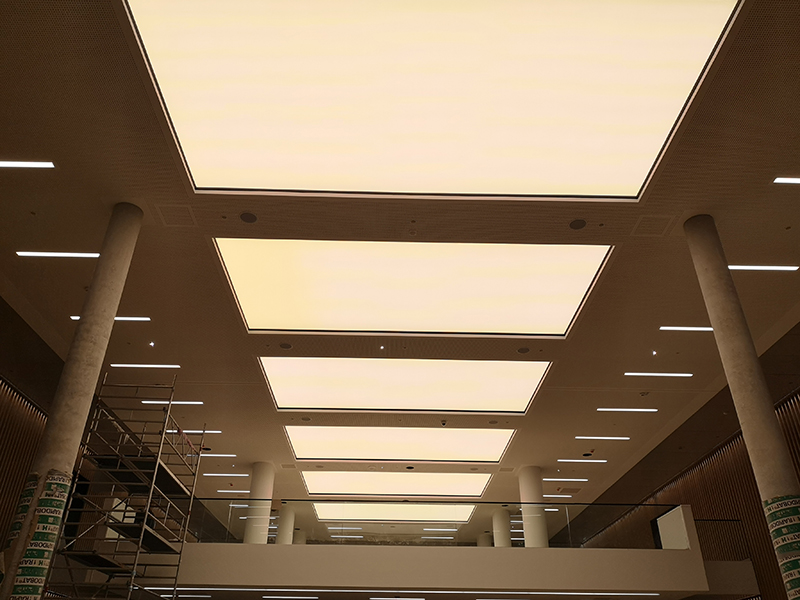

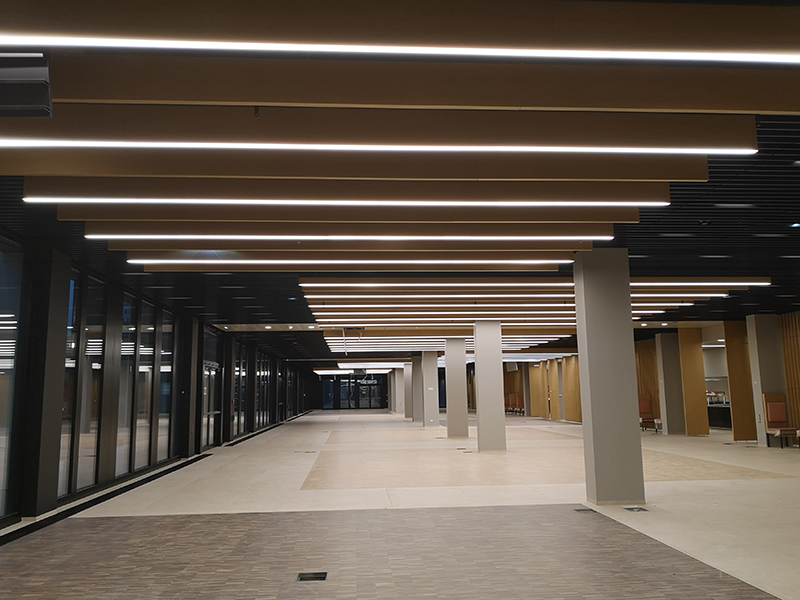

Für die Raumautomation wird der LROC-400 Room Controller verwendet. L-ROC regelt automatisch und intelligent alle Gewerke in den Räumen (bis zu 8 Segmente). Hierzu zählen die Gewerke Sonnenschutz außenliegend für alle Jalousien sowie innenliegend (nur Besprechungsräume im 1. OG) per SMI-Bussystem. Das Gewerk Beleuchtung sowie die Multisensoren wurden über L-ROC per DALI-Bussystem integriert und die Raumklimaregelung über die Heiz-Kühldecken mit 6-Wege-Ventil per Modbus.
Raumbedienung via L-STAT und L-PAD

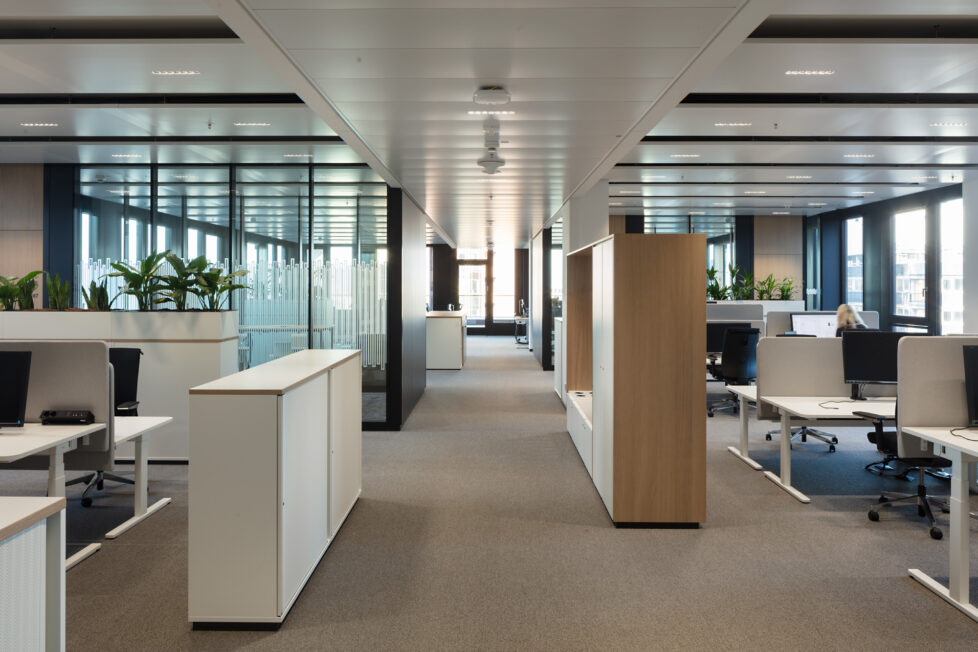

Für die Raumbedienung in den Büroräumlichkeiten wurden L-STAT Raumbediengeräte über Modbus berücksichtigt, welche die Raumautomation integral und individuell bedient. In den Besprechungsräumen stehen LPAD-7 Touch Panels zur Raumbedienung zur Verfügung (betrieben mit einer 24V Versorgung). Das Gebäude wird mindestens mit DGNB Gold zertifiziert.
L-ROC Raumautomationslösung überzeugt
Dirk Thomzik, Projektleiter bei Otto Building Technologies, und Julian Orthues, Bauleiter bei Otto Building Technologies, sind in vielerlei Hinsicht von der L-ROC Raumautomationslösung von LOYTEC überzeugt:
- Vielzahl an Kommunikationsprotokollen sowie Preis-Leistungs-Verhältnis
- Möglichkeit der Achsflexibilität bei Nutzungsänderungen - Mieterwünsche sind per Browser ohne Programmierkosten umsetzbar.
- Einfache Verkabelungskonzepte können umgesetzt werden.
- Gute Gesamtumsetzung mit den Produkten und Durchgängigkeit der Produkte
Fazit
Mit dem EWS24 Bürogebäude ist ein hochmodernes Objekt entstanden, das Eigentümer und Mieter begeistert. Das L-ROC Raumautomationssystem von LOYTEC bietet hierfür TOP-Technologie zu einem ausgezeichneten Preis-Leistungs-Verhältnis. Gemeinsam mit dem hochwertigen LPAD-7 Touch-Raumbediengerät sind wesentliche Weichen für eine erfolgreiche DGNB Zertifizierung gestellt.
Interessante Fakten
Produkte: L-ROC Room Controller, L-PAD Touch Panels, L-STAT Raumbediengerät, LDALI-MS4-BT Multisensor, L-WEB Gebäudemanagement
| Ort | Lyoner Straße 13, Frankfurt am Main, Deutschland |
| Knotenanzahl | 61 200 Datenpunkte für die Raumautomation |
| Topologie | BACnet/IP, OPC, DALI, SMI, Modbus |
| Involvierte Firmen | Bauherr, Projektentwicklung: Lang & Cie. Real Estate AG Partnerunternehmen: Otto Building Technologies GmbH Fabrikat Raumautomation: LOYTEC electronics GmbH |
| LOYTEC Produkte | 306 x LROC-400 Room Controller 306 x LBOX-ROC2 Systemverteiler für LROC-40x 894 x LSTAT-800-G3-L4 Raumbediengeräte 2022 x LDALI-MS4-BT Mulitsensoren 53 x LPAD7-30G2 Touch Panels |
| LOYTEC Tools | LWEB-900 Integriertes Gebäudemanagementsystem L-STUDIO 3.0 Engineering Tool |
